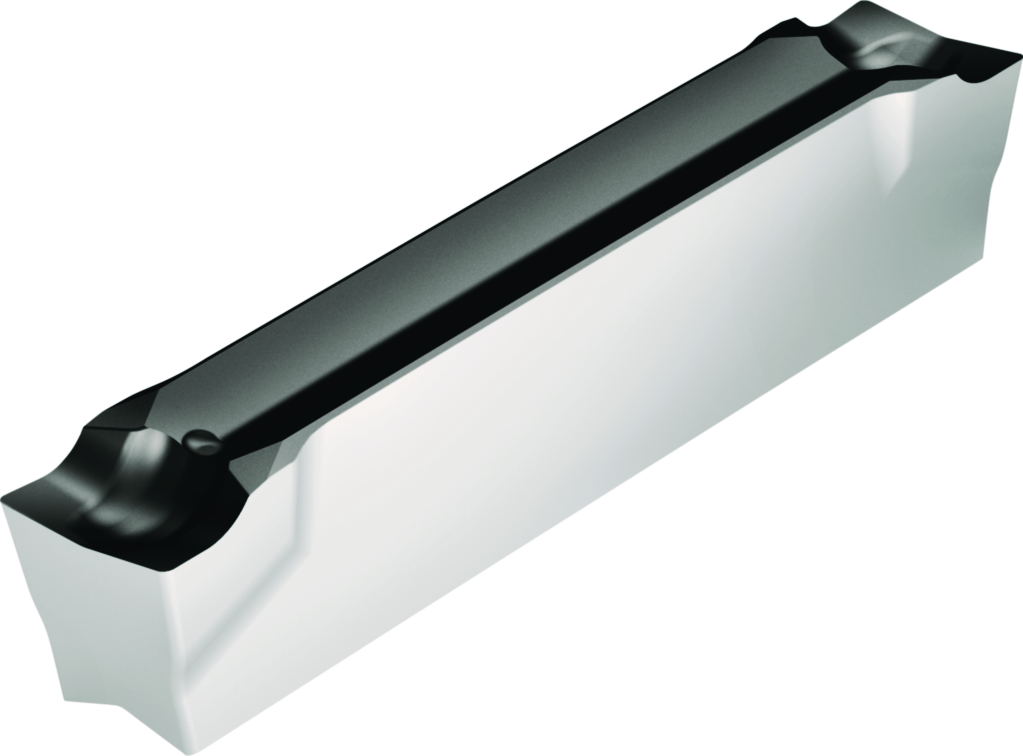

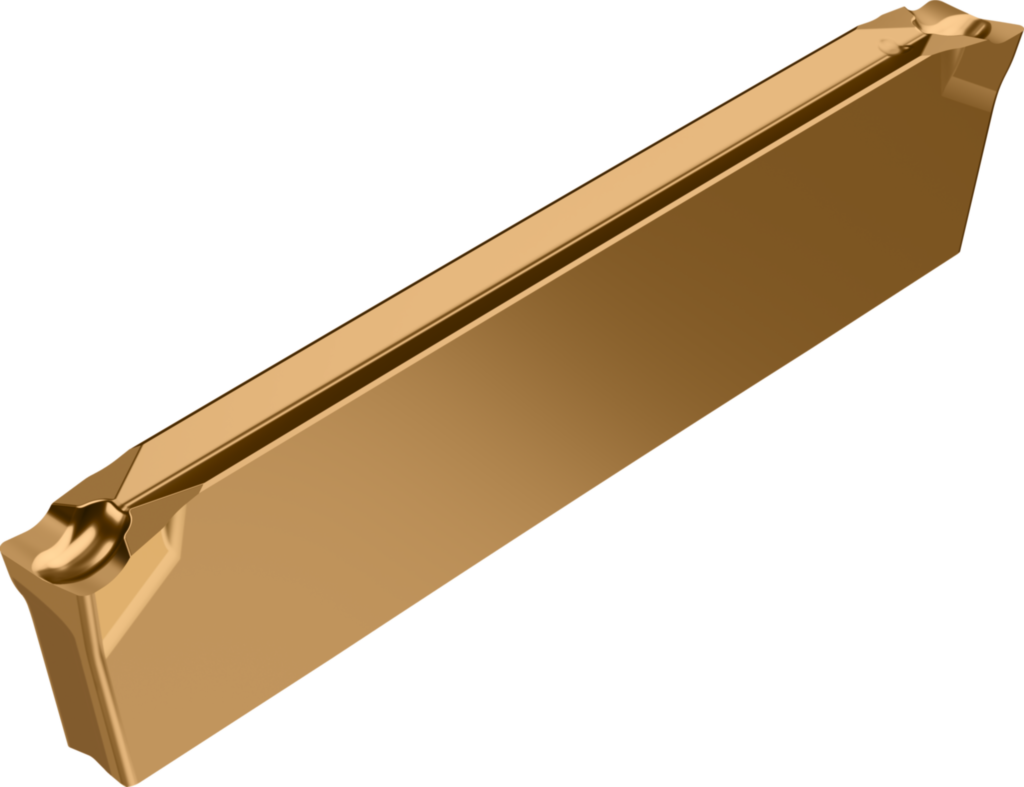

GX24-2E300R6-CF5 WSM43S
Ein- und Abstechen – Schneideinsätze GX24-2E300R6-CF5 WSM43S
Spezifikationen
|
Anzahl Schneidkanten CEDC |
2 |
|
Schneidrichtung HAND |
R |
|
Schneidkantenlänge l (mm) |
24,6 |
|
Eckenradius r (mm) |
0,2 |
|
Vorschub pro Umdrehung f (mm) |
0,04 - 0,16 |
|

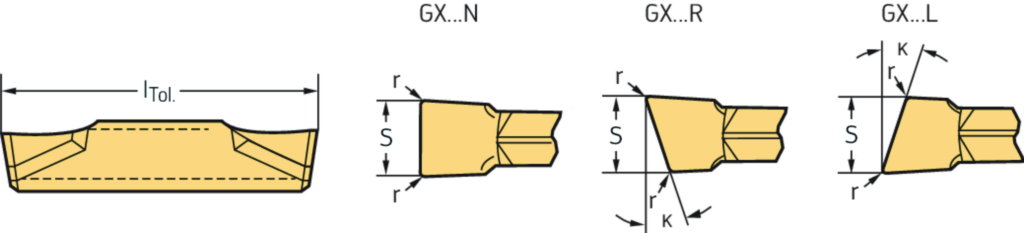

Stechbreite s (mm) |
3 |
|
Toleranz Stechbreite S Tol (mm) |
±0,05 |
|
Längentoleranz l Tol (mm) |
±0,15 |
|
Kappa κ (Deg) |
6 |
|
Radius r (mm) |
0,2 |
|
Vorschub f |
0.04–0.16 mm |
|
Schneidenlänge l (mm) |
24,6 |
|
Bezeichnung |
GX24-2E300R6-CF5 WSM43S |
|
Schneidbreite s (mm) |
3 |
|
Toleranz Stechbreite STol |
±0.05 |
|
Längentoleranz lTol |
±0.15 |
|
Anstellwinkel κ |
6.00000000000000 |
|
Einstellwinkel κ |
6.00000000000000 |
