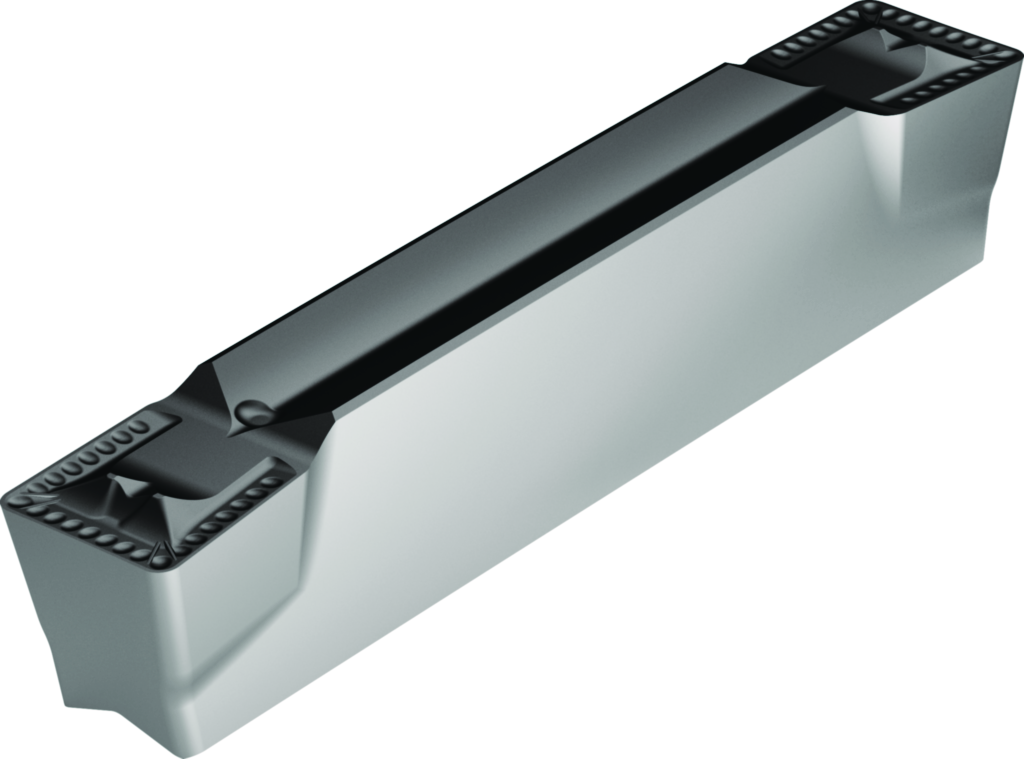

GX24-2E300N03-UD4 WKP13S
Einstechen und Stechdrehen – Schneideinsätze GX24-2E300N03-UD4 WKP13S
Spezifikationen
|
Anzahl Schneidkanten CEDC |
2 |
|
Schneidrichtung HAND |
N |
|
Spanbrecher, Herstellerbezeichnung CBMD |
UD4 |
|
Sorte GRADE |
WKP13S |
|

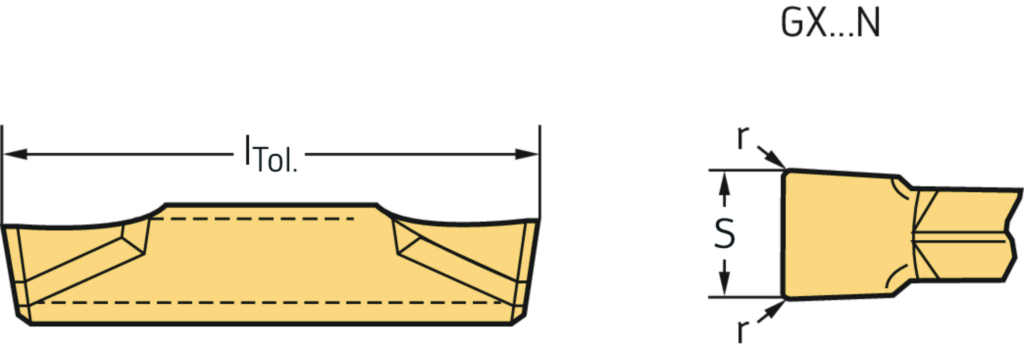

Toleranz Stechbreite sTol |
±0.05 |
|
Längentoleranz lTol |
±0.15 |
|
Schneidkantenlänge l (mm) |
24 |
|
Eckenradius r (mm) |
0,3 |
|
Vorschub pro Umdrehung f (mm) |
0,1 - 0,2 |
|
Schnitttiefe a p (mm) |
0,4 - 2 |
|
Stechbreite s (mm) |
3 |
|
Toleranz Stechbreite S Tol (mm) |
±0,05 |
|
Längentoleranz l Tol (mm) |
±0,15 |
|
Radius r (mm) |
0,3 |
|
Schnitttiefe ap |
0.4–2.0 mm |
|
Vorschub f |
0.10–0.20 mm |
|
Schneidenlänge l (mm) |
24 |
|
Bezeichnung |
GX24-2E300N03-UD4 WKP13S |
|
Schneidbreite s (mm) |
3 |
|
Toleranz Stechbreite STol |
±0.05 |
|
Längentoleranz lTol |
±0.15 |
