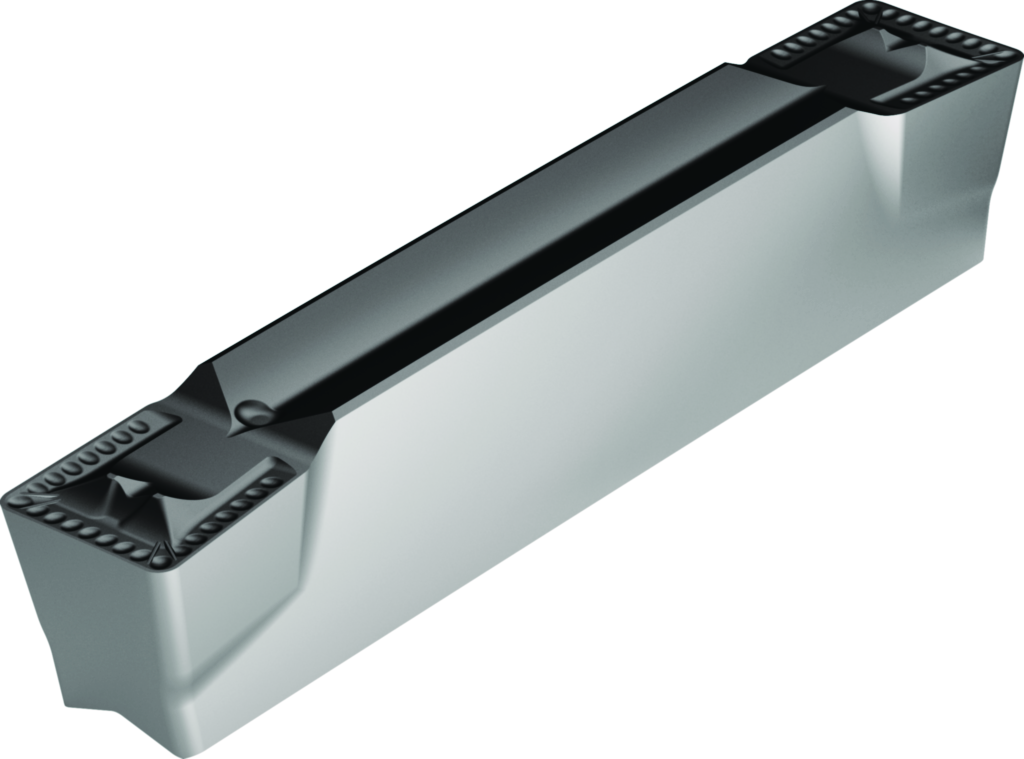

GX16-3E400N04-UD4 WKP23S
Einstechen und Stechdrehen – Schneideinsätze GX16-3E400N04-UD4 WKP23S
Spezifikationen

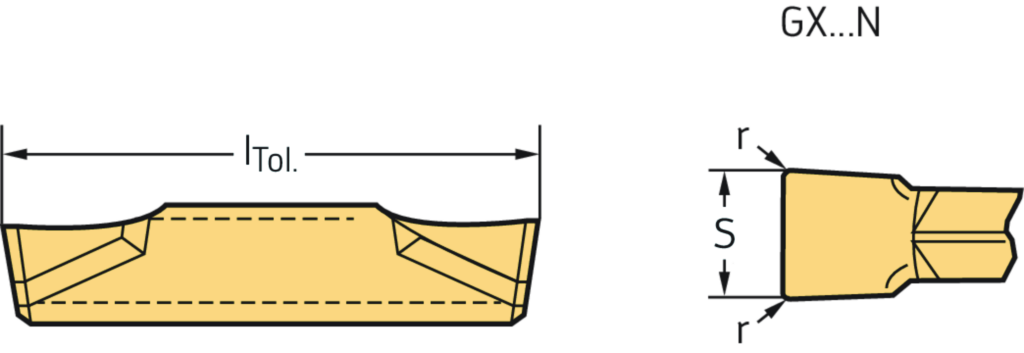

Schneidkantenlänge l (mm) | 16 |
Eckenradius r (mm) | 0,4 |
Vorschub pro Umdrehung f (mm) | 0,1 - 0,3 |
Schnitttiefe a p (mm) | 0,5 - 2,8 |
Stechbreite s (mm) | 4 |
Toleranz Stechbreite S Tol (mm) | ±0,05 |
Längentoleranz l Tol (mm) | ±0,15 |
Radius r (mm) | 0,4 |
Schnitttiefe ap | 0.5–2.8 mm |
Vorschub f | 0.10–0.30 mm |
Schneidenlänge l (mm) | 16 |
Bezeichnung | GX16-3E400N04-UD4 WKP23S |
Schneidbreite s (mm) | 4 |
Toleranz Stechbreite S<sub>Tol</sub> | ±0.05 |
Längentoleranz l<sub>Tol</sub> | ±0.15 |
