GX16-2E300N02-UF8 WSM23S
Einstechen und Stechdrehen – Schneideinsätze GX16-2E300N02-UF8 WSM23S
Spezifikationen

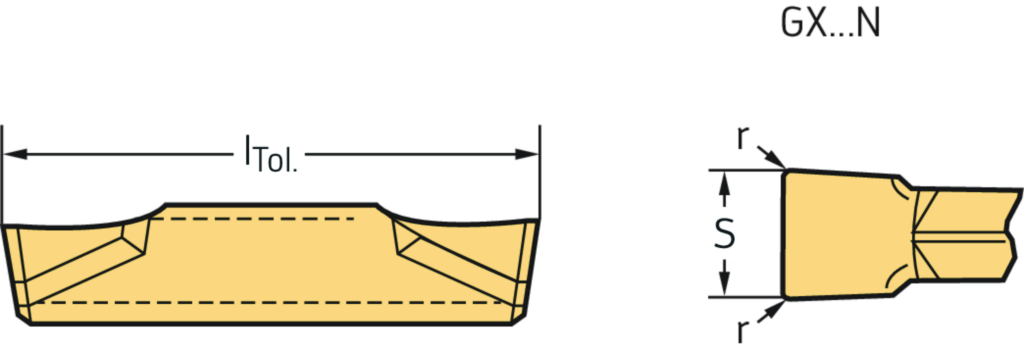

Schneidkantenlänge l (mm) | 16 |
Eckenradius r (mm) | 0,2 |
Vorschub pro Umdrehung f (mm) | 0,07 - 0,24 |
Schnitttiefe a p (mm) | 0,4 - 1,5 |
Stechbreite s (mm) | 3 |
Toleranz Stechbreite S Tol (mm) | ±0,02 |
Längentoleranz l Tol (mm) | ±0,03 |
Radius r (mm) | 0,2 |
Schnitttiefe ap | 0.4–1.5 mm |
Vorschub f | 0.07–0.24 mm |
Schneidenlänge l (mm) | 16 |
Bezeichnung | GX16-2E300N02-UF8 WSM23S |
Schneidbreite s (mm) | 3 |
Toleranz Stechbreite S<sub>Tol</sub> | ±0.02 |
Längentoleranz l<sub>Tol</sub> | ±0.03 |
