GX16-2E300N02-CE4 WSM23S
Ein- und Abstechen – Schneideinsätze GX16-2E300N02-CE4 WSM23S
Dieses Produkt ist nicht länger verfügbar.

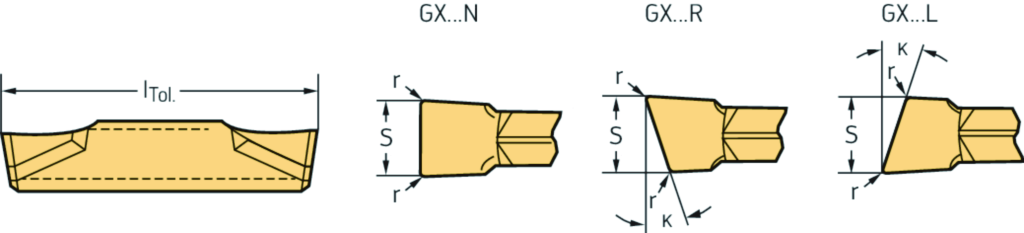

Spezifikationen
|
Schneidkantenlänge l (mm) |
16,6 |
|
Eckenradius r (mm) |
0,2 |
|
Vorschub pro Umdrehung f (mm) |
0,09 - 0,3 |
|
Stechbreite s (mm) |
3 |
|
Toleranz Stechbreite S Tol (mm) |
±0,05 |
|
Längentoleranz l Tol (mm) |
±0,15 |
|
Radius r (mm) |
0,2 |
|
Vorschub f |
0.09–0.30 mm |
|
Schneidenlänge l (mm) |
16,6 |
|
Bezeichnung |
GX16-2E300N02-CE4 WSM23S |
|
Schneidbreite s (mm) |
3 |
|
Toleranz Stechbreite STol |
±0.05 |
|
Längentoleranz lTol |
±0.15 |
