GX16-2E140L00-GD8 WSM23S

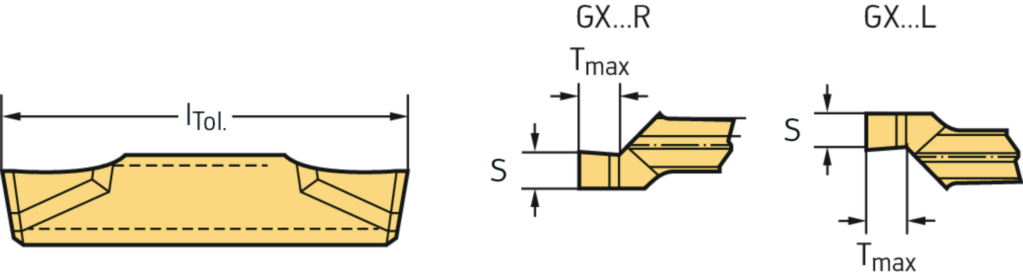

Ein- und Abstechen – Schneideinsätze GX16-2E140L00-GD8 WSM23S
Spezifikationen
|
Maximale Schnitttiefe Tmax (mm) |
1,53 |
|
Anzahl Schneidkanten CEDC |
2 |
|
Schneidrichtung HAND |
L |
|
Schneidkantenlänge l (mm) |
16 |
|
Eckenradius r (mm) |
0 |
|
Vorschub pro Umdrehung f (mm) |
0,05 - 0,1 |
|
Stechbreite s (mm) |
1,4 |
|
Toleranz Stechbreite S Tol (mm) |
±0,02 |
|
Längentoleranz l Tol (mm) |
±0,02 |
|
Maximale Stechtiefe T max (mm) |
1,53 |
|
Radius r (mm) |
0 |
|
Vorschub f |
0.05–0.10 mm |
|
Schneidenlänge l (mm) |
16 |
|
Bezeichnung |
GX16-2E140L00-GD8 WSM23S |
|
Schneidbreite s (mm) |
1,4 |
|
Toleranz Stechbreite STol |
±0.02 |
|
Längentoleranz lTol |
±0.02 |
|
Maximale Stechtiefe Tmax (mm) |
1,53 |
