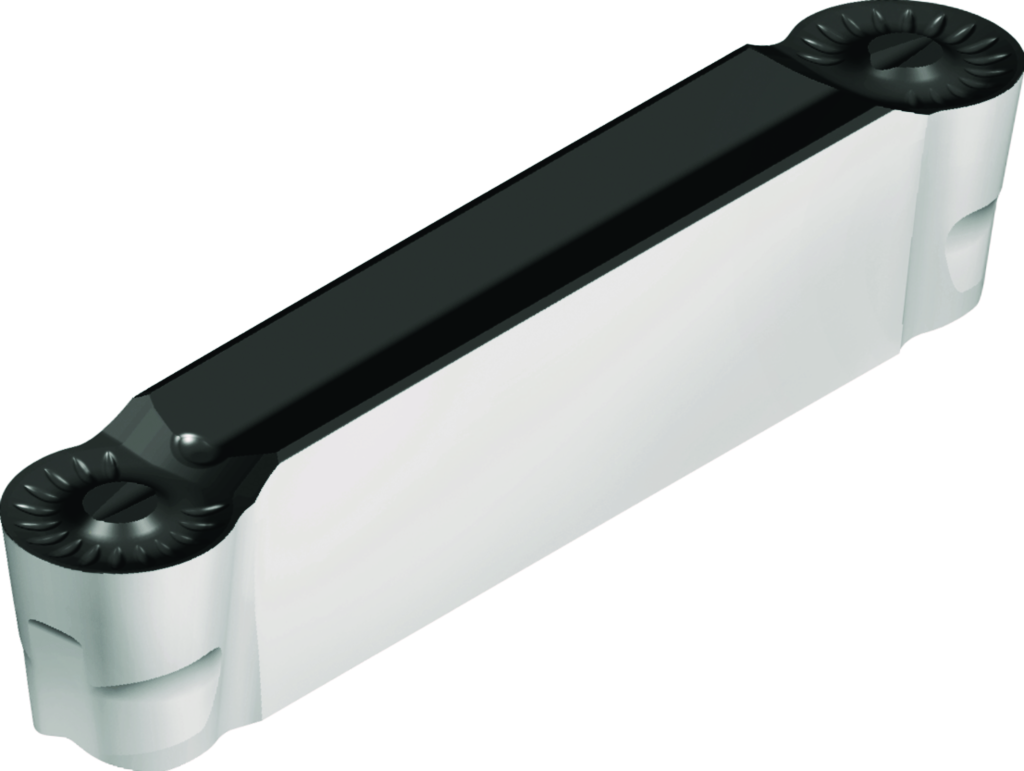

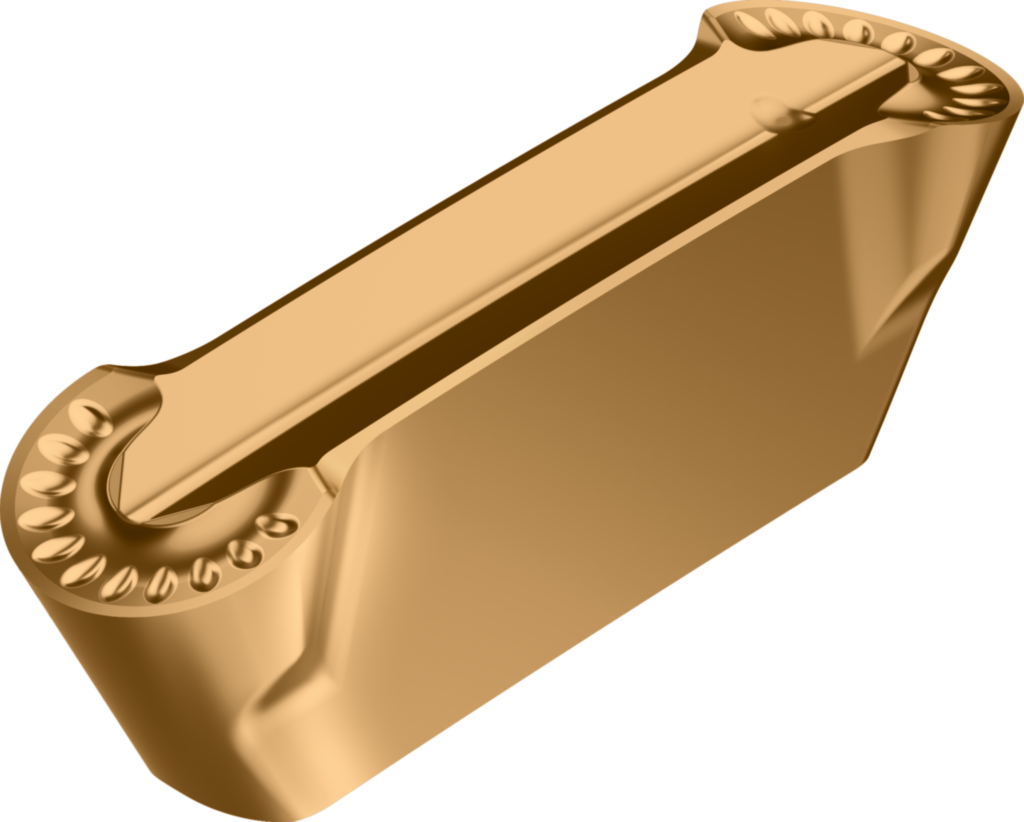

GX16-1E239N12-RF8 WSM23S

• Radius r (inch) 0,047
• Anzahl Schneidkanten CEDC 2
• Schneidrichtung HAND N
• Schneidkantenlänge l (mm) 16
• Eckenradius r (mm) 1,2
• Eckenradius r (inch) 0,047
• Vorschub pro Umdrehung f (mm) 0,08 - 0,28
• Schnitttiefe a p (mm) 0,2 - 1,2

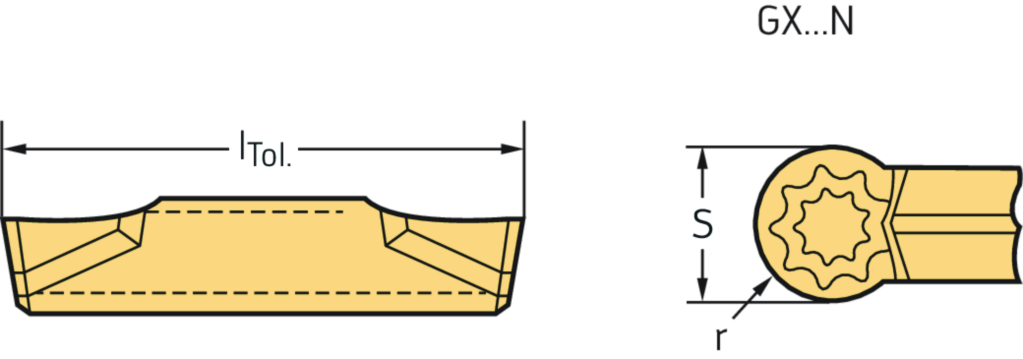

• Stechbreite s (mm) 2,39
• Toleranz Stechbreite S Tol (mm) ±0,02
• Längentoleranz l Tol (mm) ±0,02
• Schnitttiefe ap 0.2–1.2 mm
• Vorschub f 0.08–0.28 mm
• Bezeichnung GX16-1E239N12-RF8 WSM23S
• Schneidenlänge l (inch) 0,63
• Toleranz Stechbreite S_Tol ±0.02
• Längentoleranz l_Tol ±0.02
• Schneidbreite s (inch) 0,094
