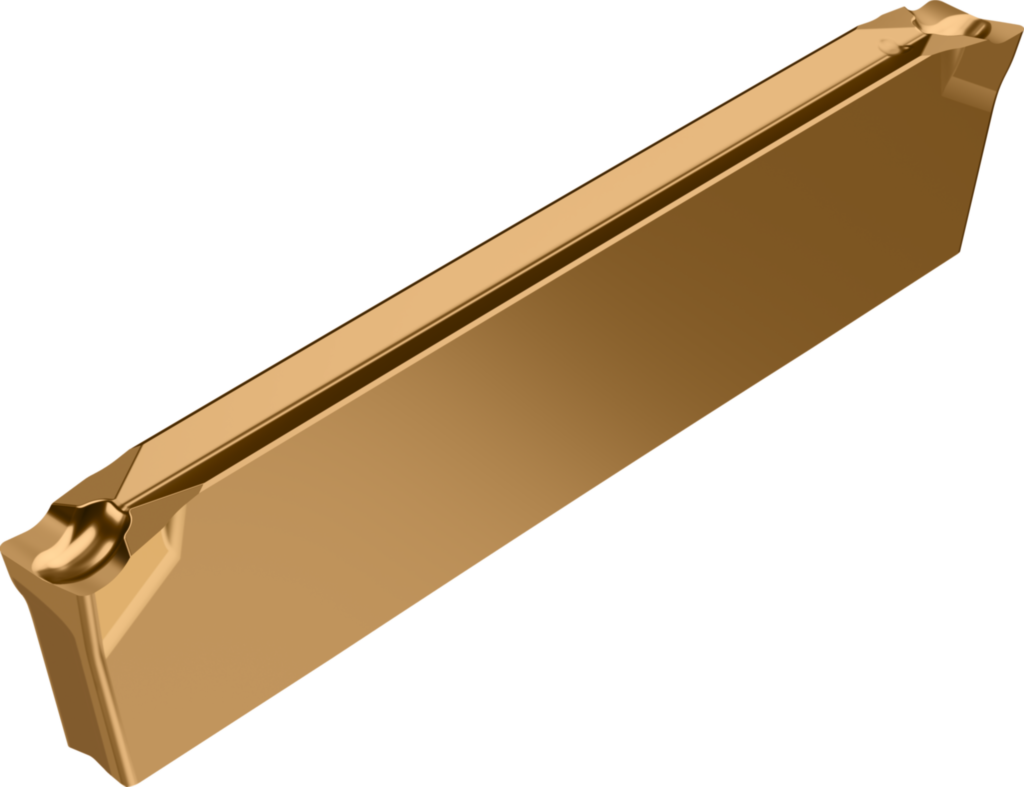

GX16-1E200R15-CF5 WSM33S
Ein- und Abstechen – Schneideinsätze GX16-1E200R15-CF5 WSM33S

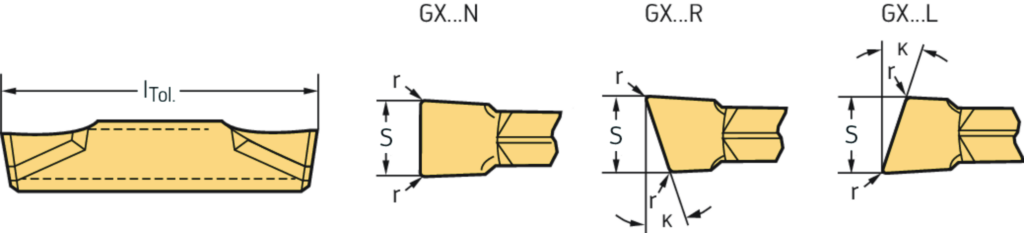

Spezifikationen
Schneidkantenlänge l (mm) | 16,4 |
Eckenradius r (mm) | 0 |
Vorschub pro Umdrehung f (mm) | 0,03 - 0,1 |
Stechbreite s (mm) | 2 |
Toleranz Stechbreite S Tol (mm) | ±0,05 |
Längentoleranz l Tol (mm) | ±0,15 |
Kappa κ (Deg) | 15 |
Radius r (mm) | 0 |
Vorschub f | 0.03–0.10 mm |
Schneidenlänge l (mm) | 16,4 |
Bezeichnung | GX16-1E200R15-CF5 WSM33S |
Schneidbreite s (mm) | 2 |
Toleranz Stechbreite S<sub>Tol</sub> | ±0.05 |
Längentoleranz l<sub>Tol</sub> | ±0.15 |
Anstellwinkel κ | 15.00000000000000 |
Einstellwinkel κ | 15.00000000000000 |
