GX16-1E200N10-RF8 WSM13S

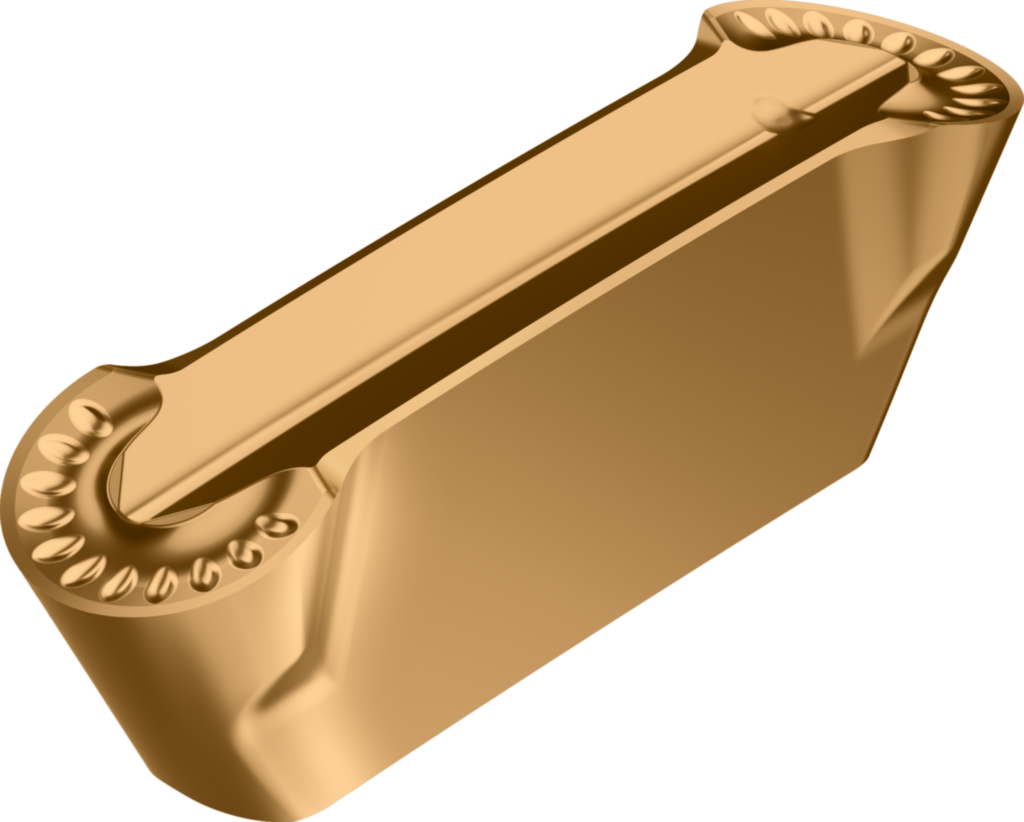

Einstechen und Kopierdrehen – Schneideinsätze GX16-1E200N10-RF8 WSM13S

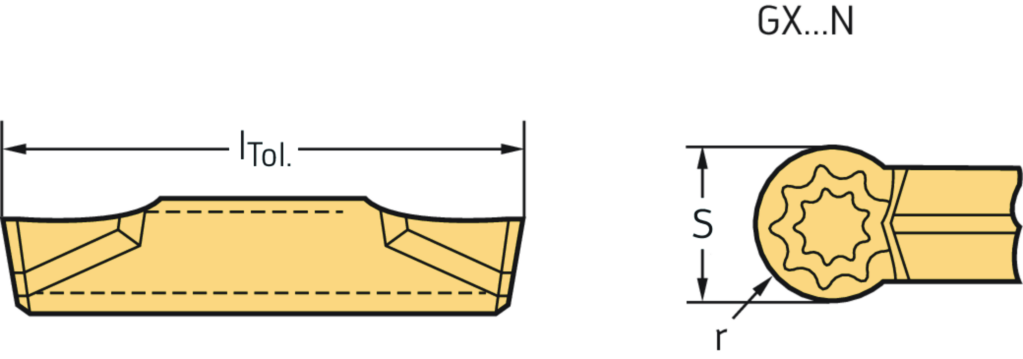

Spezifikationen
|
Anzahl Schneidkanten CEDC |
2 |
|
Schneidrichtung HAND |
N |
|
Schneidkantenlänge l (mm) |
16 |
|
Eckenradius r (mm) |
1 |
|
Vorschub pro Umdrehung f (mm) |
0,08 - 0,25 |
|
Schnitttiefe a p (mm) |
0,1 - 1 |
|
Stechbreite s (mm) |
2 |
|
Toleranz Stechbreite S Tol (mm) |
±0,05 |
|
Längentoleranz l Tol (mm) |
±0,05 |
|
Radius r (mm) |
1 |
|
Schnitttiefe ap |
0.1–1.0 mm |
|
Vorschub f |
0.08–0.25 mm |
|
Schneidenlänge l (mm) |
16 |
|
Bezeichnung |
GX16-1E200N10-RF8 WSM13S |
|
Schneidbreite s (mm) |
2 |
|
Toleranz Stechbreite STol |
±0.05 |
|
Längentoleranz lTol |
±0.05 |
