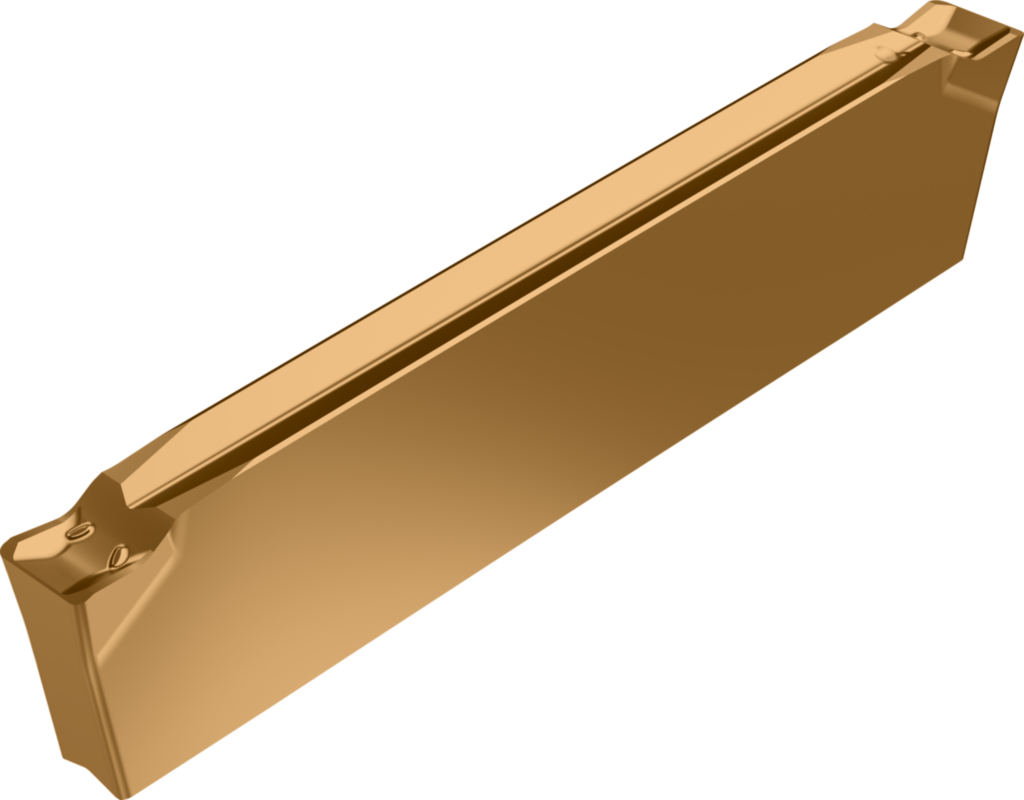

GX16-1E200N02-CE4 WSM43S
Ein- und Abstechen – Schneideinsätze GX16-1E200N02-CE4 WSM43S
Spezifikationen
Schneidkantenlänge l (mm) | 16,6 |
Eckenradius r (mm) | 0,2 |
Vorschub pro Umdrehung f (mm) | 0,06 - 0,15 |
Stechbreite s (mm) | 2 |
Toleranz Stechbreite S Tol (mm) | ±0,05 |
Längentoleranz l Tol (mm) | ±0,15 |
Radius r (mm) | 0,2 |
Vorschub f | 0.06–0.15 mm |
Schneidenlänge l (mm) | 16,6 |
Bezeichnung | GX16-1E200N02-CE4 WSM43S |
Schneidbreite s (mm) | 2 |
Toleranz Stechbreite S<sub>Tol</sub> | ±0.05 |
Längentoleranz l<sub>Tol</sub> | ±0.15 |
