GX09-2E300N03-UF4 WSM33S
Einstechen und Stechdrehen – Schneideinsätze GX09-2E300N03-UF4 WSM33S
Dieses Produkt ist nicht länger verfügbar.
Spezifikationen
|

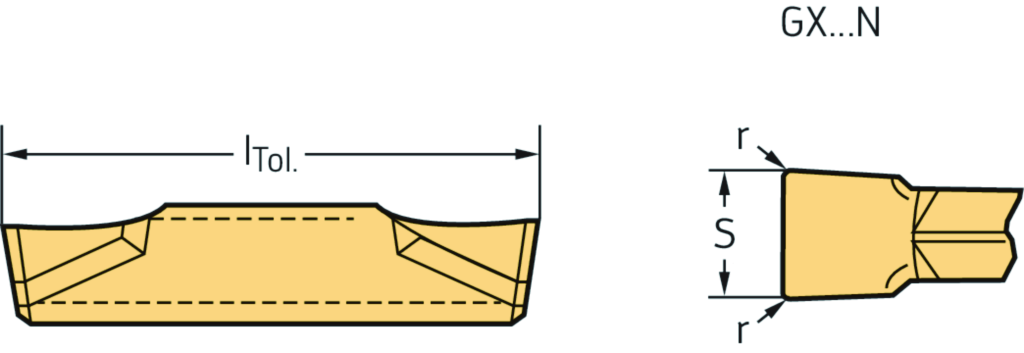

Schneidkantenlänge l (mm) |
9 |
|
Eckenradius r (mm) |
0,3 |
|
Vorschub pro Umdrehung f (mm) |
0,1 - 0,2 |
|
Schnitttiefe a p (mm) |
0,4 - 1,5 |
|
Stechbreite s (mm) |
3 |
|
Toleranz Stechbreite S Tol (mm) |
±0,05 |
|
Längentoleranz l Tol (mm) |
±0,15 |
|
Radius r (mm) |
0,3 |
|
Schnitttiefe ap |
0.4–1.5 mm |
|
Vorschub f |
0.10–0.20 mm |
|
Schneidenlänge l (mm) |
9 |
|
Bezeichnung |
GX09-2E300N03-UF4 WSM33S |
|
Schneidbreite s (mm) |
3 |
|
Toleranz Stechbreite STol |
±0.05 |
|
Längentoleranz lTol |
±0.15 |
