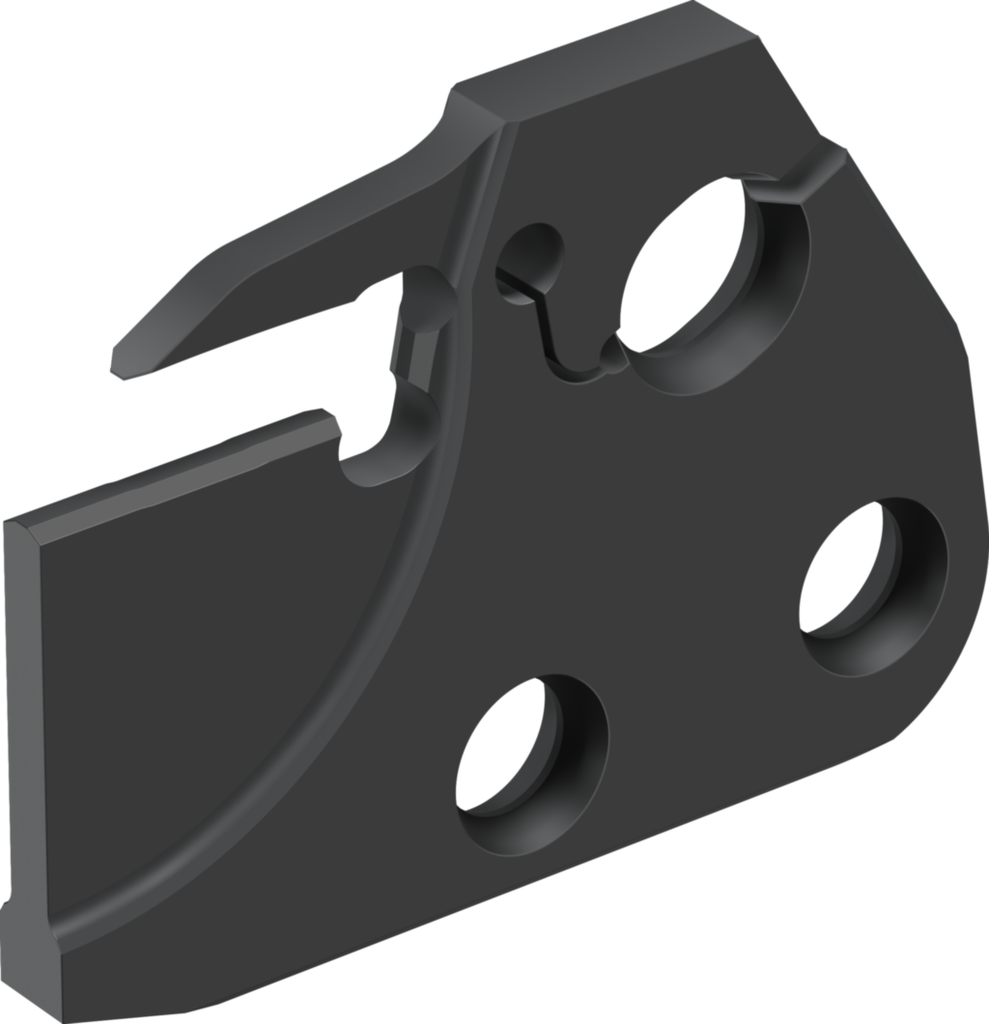

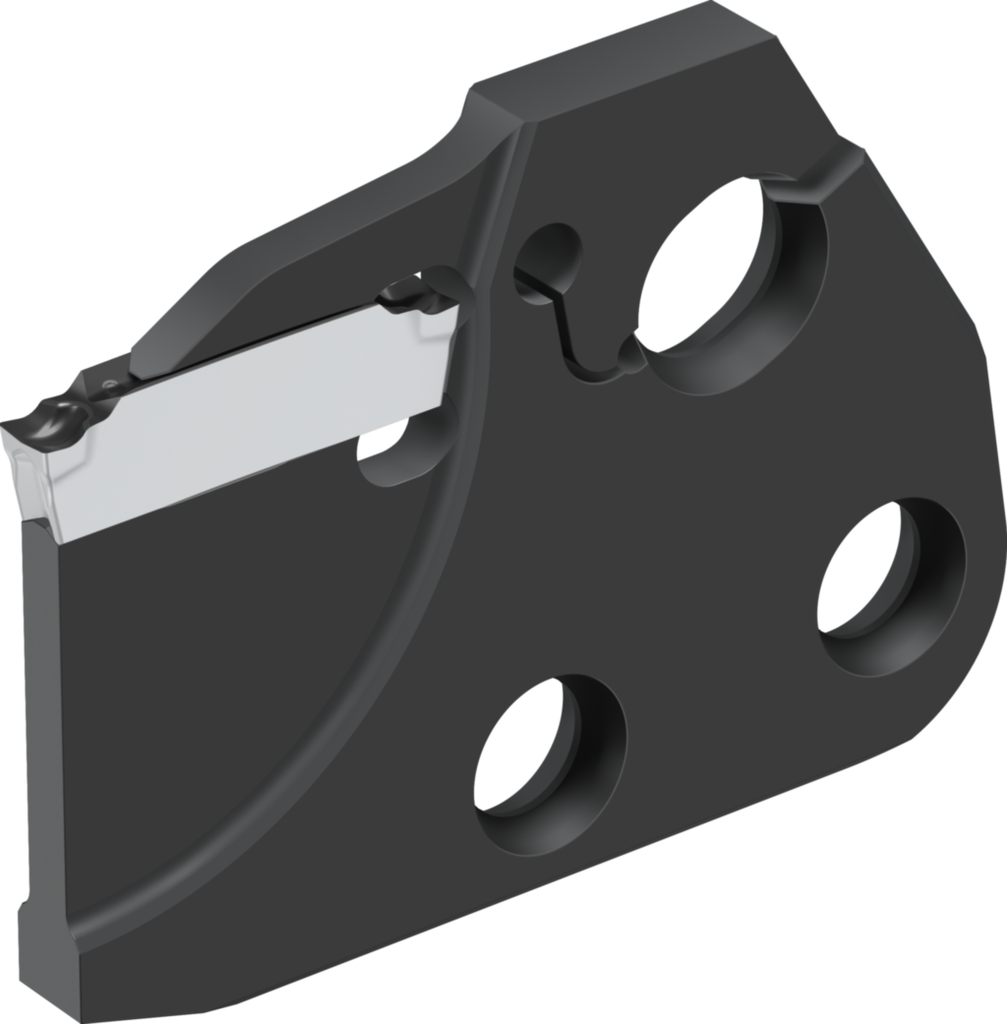

G4635-30N-3T17DX18

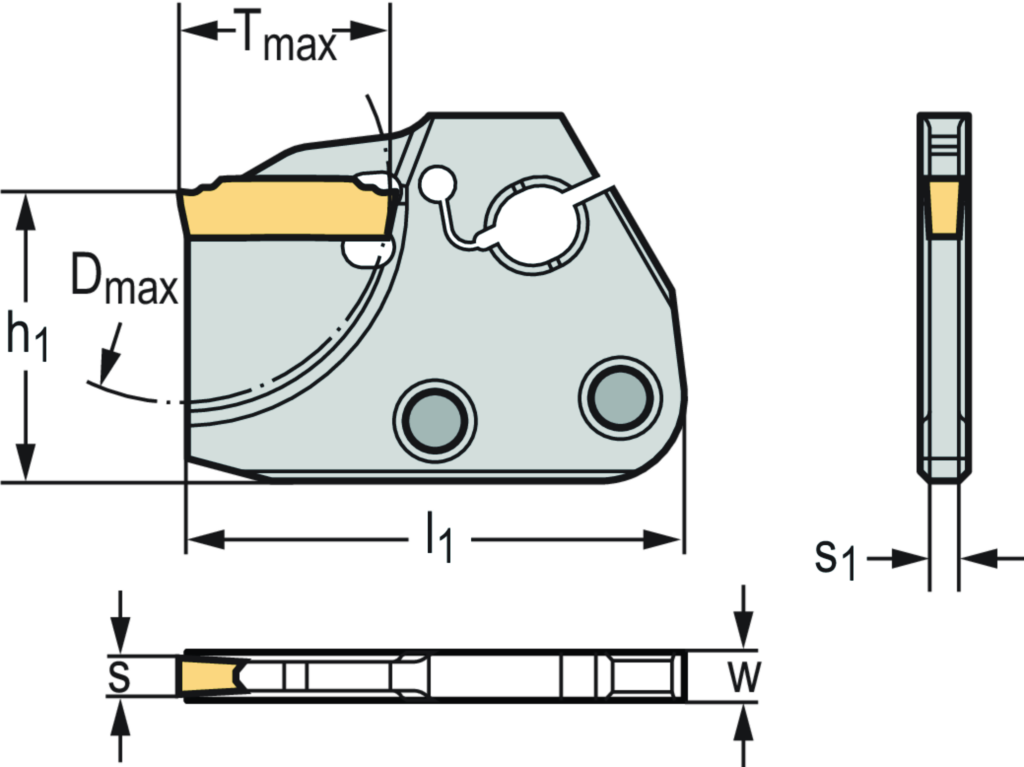

Spezifikationen
|
Maximale Schnitttiefe Tmax (mm) |
17 |
|
Maximale Schnitttiefe Tmax (mm) |
17 |
|
Gesamtlänge l1 (mm) |
41,9 |
|
Körperbreite s1 (mm) |
2,4 |
|
Maximaler Stechdurchmesser Dmax (mm) |
35 |
|
Spitzenhöhe h1 (mm) |
24 |
|
Gesamtlänge l 1 (mm) |
41,9 |
|
Spitzenhöhe h 1 (mm) |
24 |
|
Stechbreite s (mm) |
3 |
|
Maximale Stechtiefe T max (mm) |
17 |
|
Körperbreite s 1 (mm) |
2,4 |
|
Aufnahmebreite W (mm) |
4 |
|
Modulgröße |
E30 |
|
Maximaler Abstechdurchmesser D max (mm) |
35 |
|
Gewicht (kg) |
0,025 |
|
Gesamtlänge l1 (mm) |
41,9 |
|
Mögliche Wendeschneidplatten Type |
DX18-3E3 ..; DX18-3F3 .. |
|
Spitzenhöhe h1 (mm) |
24 |
|
Maximale Stechtiefe Tmax (mm) |
17 |
|
Schneidplattenbreite s |
3 |
|
Körperbreite s1 (mm) |
2,4 |
|
Maximaler Stechdurchmesser Dmax (mm) |
35 |
|
Schaftbreite W (mm) |
4 |
