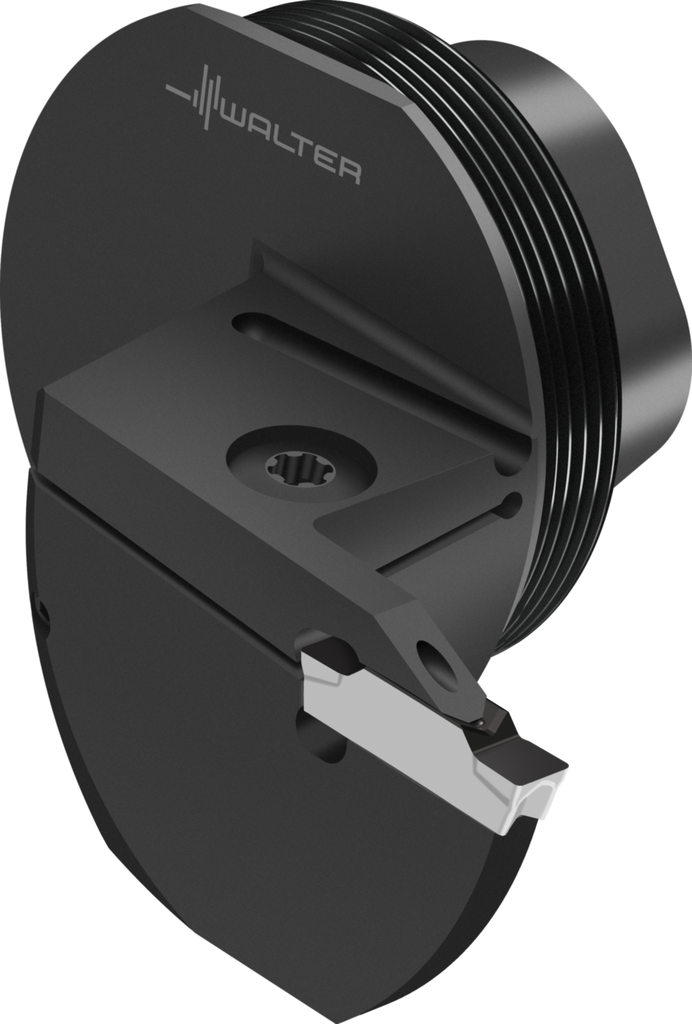

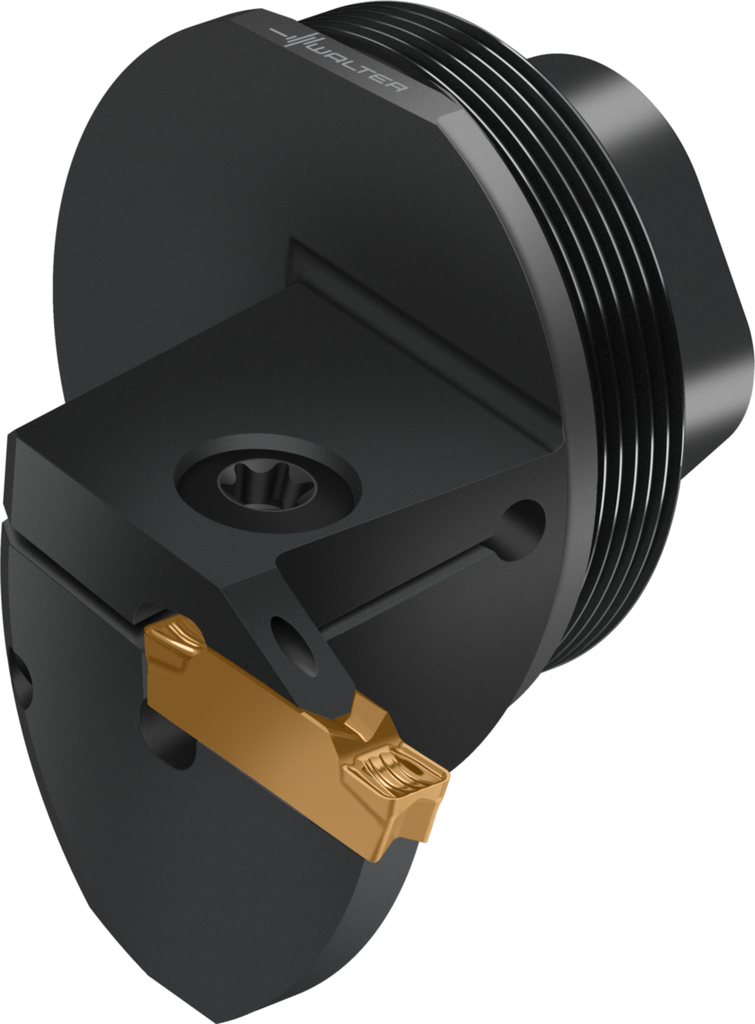

G4221-Q50R-4T21DX18-P
Spezifikationen
|
Schneidrichtung HAND |
R |
|

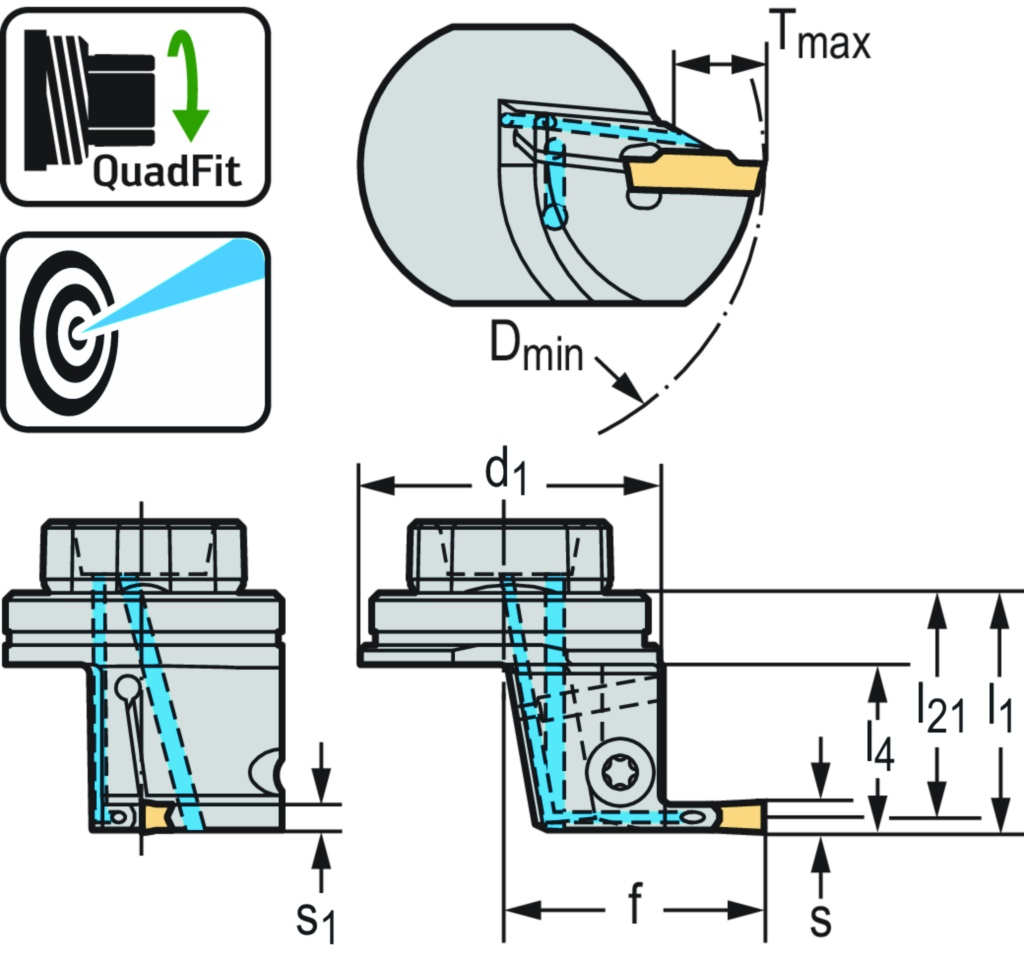

Minimaler Bohrungsdurchmesser D min (mm) |
80 |
|
Bohrstangendurchmesser d 1 (mm) |
50 |
|
Funktionale Breite f (mm) |
47,7 |
|
Stechbreite s (mm) |
4 |
|
Maximale Stechtiefe T max (mm) |
21 |
|
Körperbreite s 1 (mm) |
3,4 |
|
Funktionale Länge l 21 (mm) |
30 |
|
Gewicht (kg) |
0,284 |
|
Funktionale Länge l4 (mm) |
22,3 |
|
Mögliche Wendeschneidplatten Type |
DX18-4E4 ..; DX18-4F4 .. |
|
Verbindungsgrößen-Code d1 |
Q50 |
|
Schneidplattenbreite s |
4 |
|
Körperbreite s1 (mm) |
3,4 |
|
Funktionale Länge l21 (mm) |
30 |
|
Maximaler Stechdurchmesser Tmax (mm) |
21 |
|
Minimaler Bohrungsdurchmesser Dmin (mm) |
80 |
