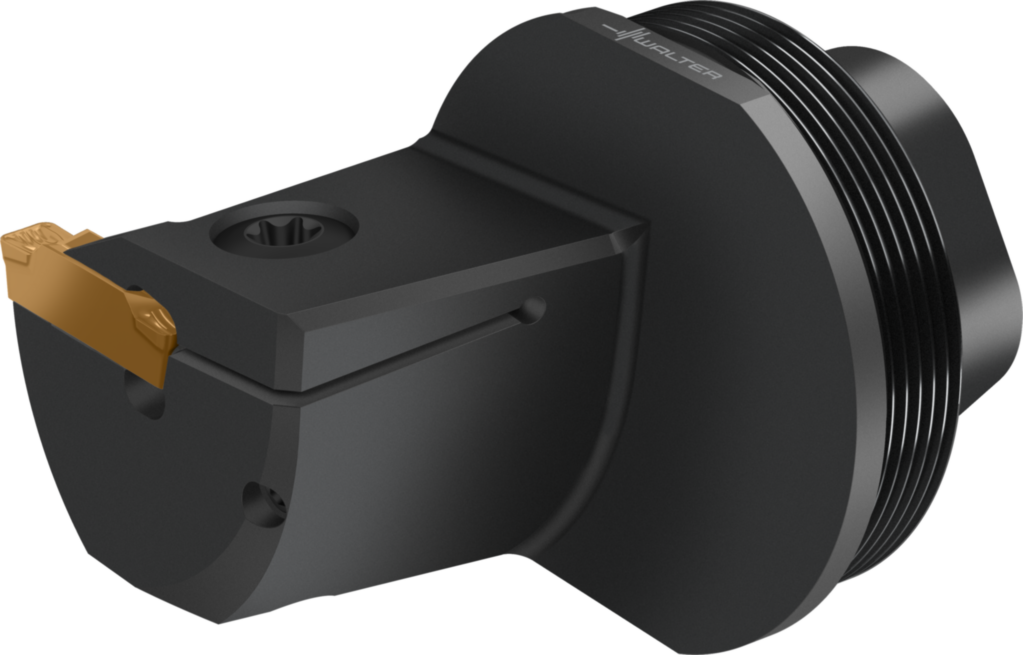

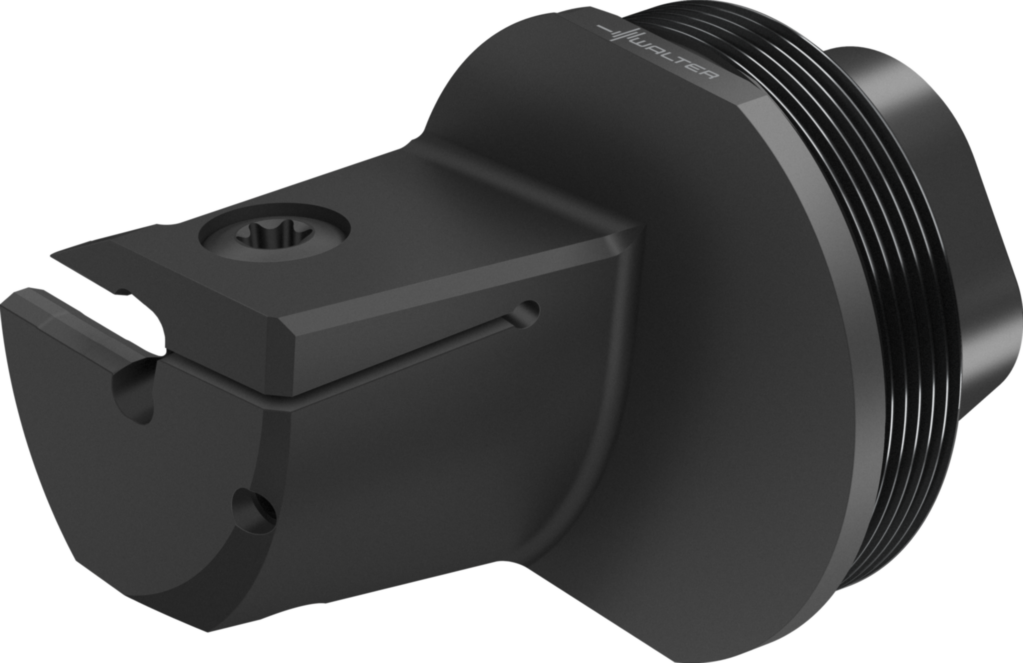

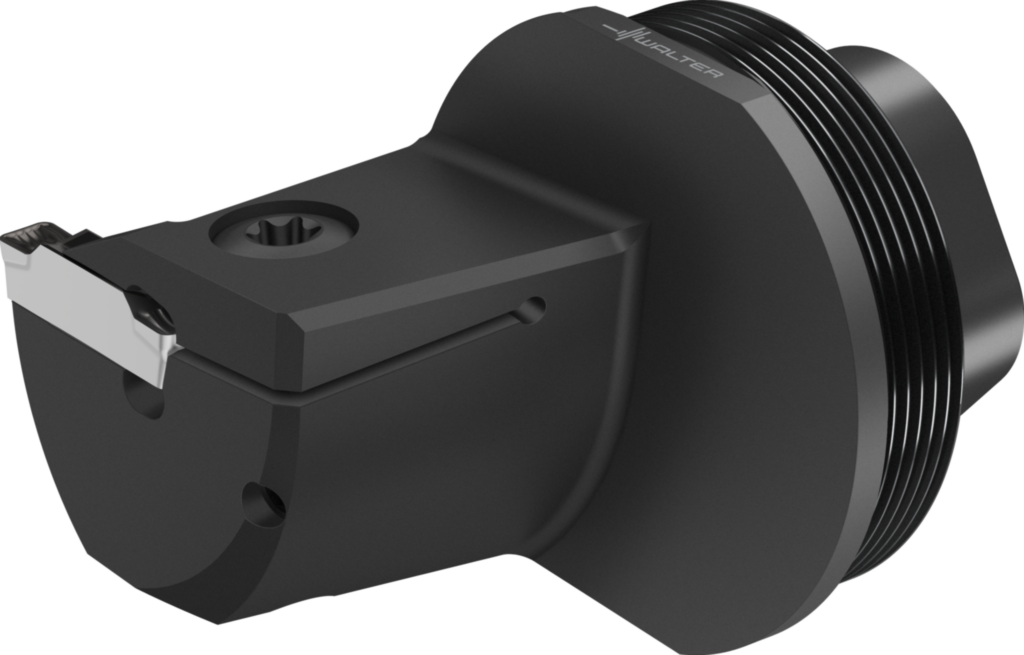

G4221-Q40L-3T12DX18-P
Spezifikationen
|
Schneidrichtung HAND |
L |
|

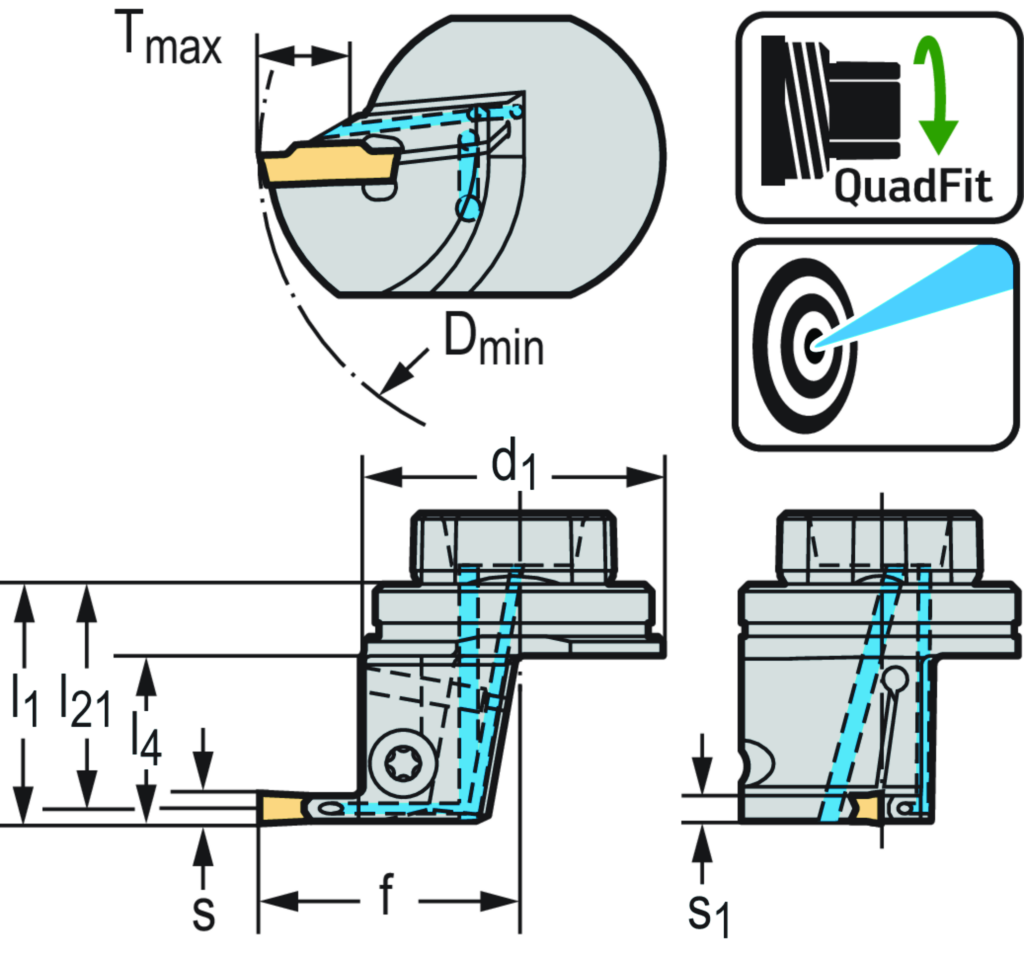

Minimaler Bohrungsdurchmesser D min (mm) |
55 |
|
Bohrstangendurchmesser d 1 (mm) |
40 |
|
Funktionale Breite f (mm) |
33,7 |
|
Stechbreite s (mm) |
3 |
|
Maximale Stechtiefe T max (mm) |
12 |
|
Körperbreite s 1 (mm) |
2,4 |
|
Funktionale Länge l 21 (mm) |
30,5 |
|
Gewicht (kg) |
0,166 |
|
Funktionale Länge l4 (mm) |
22,4 |
|
Mögliche Wendeschneidplatten Type |
DX18-3E3 ..; DX18-3F3 .. |
|
Verbindungsgrößen-Code d1 |
Q40 |
|
Schneidplattenbreite s |
3 |
|
Körperbreite s1 (mm) |
2,4 |
|
Funktionale Länge l21 (mm) |
30,5 |
|
Maximaler Stechdurchmesser Tmax (mm) |
12 |
|
Minimaler Bohrungsdurchmesser Dmin (mm) |
55 |
