G4041-26R-3T17DX18-P
Spezifikationen
|

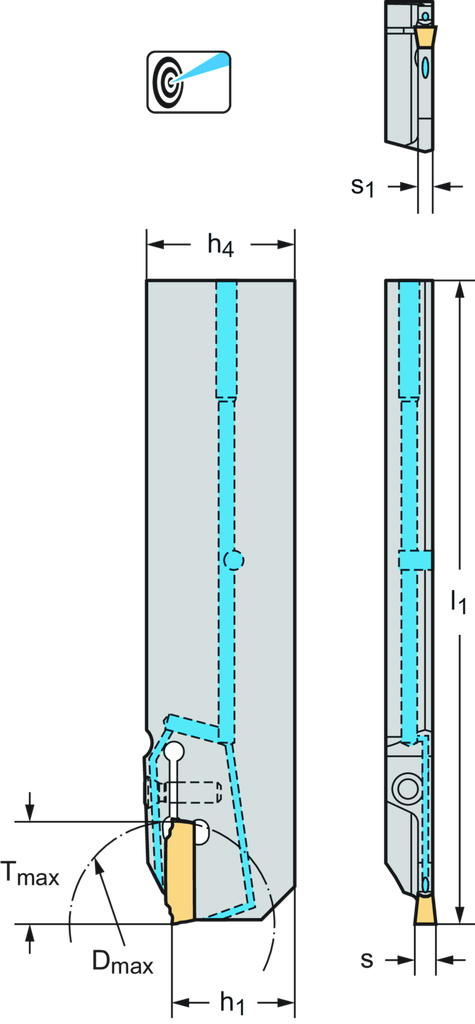

Maximale Schnitttiefe Tmax (mm) |
17 |
|
Schafthöhe h4 (mm) |
26 |
|
Kühlmitteldruck CP (bar) |
80 |
|
Gesamtlänge l1 (mm) |
110 |
|
Körperbreite s1 (mm) |
2,5 |
|
Maximaler Stechdurchmesser Dmax (mm) |
35 |
|
Spitzenhöhe h1 (mm) |
21,3 |
|
Gesamtlänge l 1 (mm) |
110 |
|
Schafthöhe h 4 (mm) |
26 |
|
Spitzenhöhe h 1 (mm) |
21,3 |
|
Stechbreite s (mm) |
3 |
|
Maximale Stechtiefe T max (mm) |
17 |
|
Körperbreite s 1 (mm) |
2,5 |
|
Maximaler Werkstückdurchmesser D max (mm) |
35 |
|
Gewicht (kg) |
0,131 |
|
Gesamtlänge l1 (mm) |
110 |
|
Mögliche Wendeschneidplatten Type |
DX18-3E3 ..; DX18-3F3 .. |
|
Spitzenhöhe h1 (mm) |
21,3 |
|
Maximale Stechtiefe Tmax (mm) |
17 |
|
Schneidplattenbreite s |
3 |
|
Körperbreite s1 (mm) |
2,5 |
|
Maximaler Stechdurchmesser Dmax (mm) |
35 |
|
Schafthöhe h4 (mm) |
26 |
