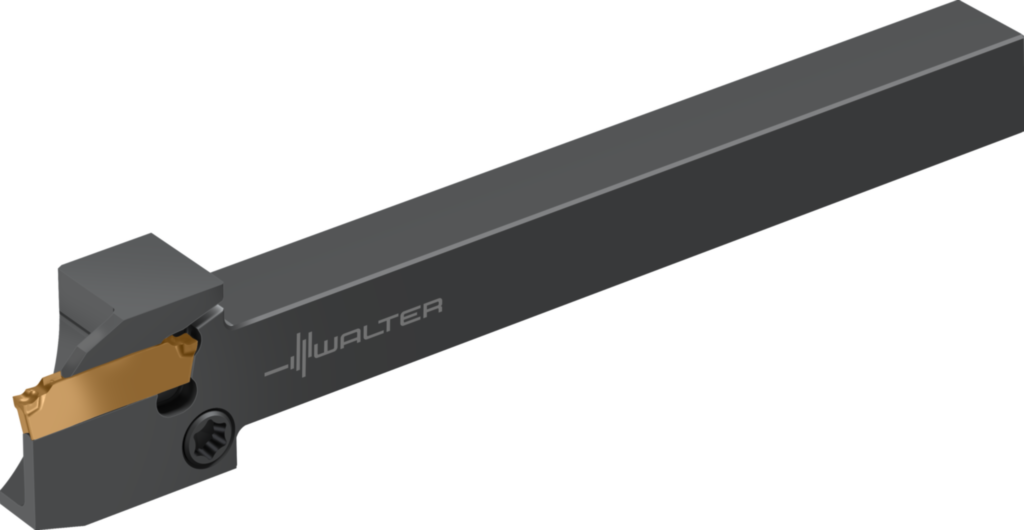

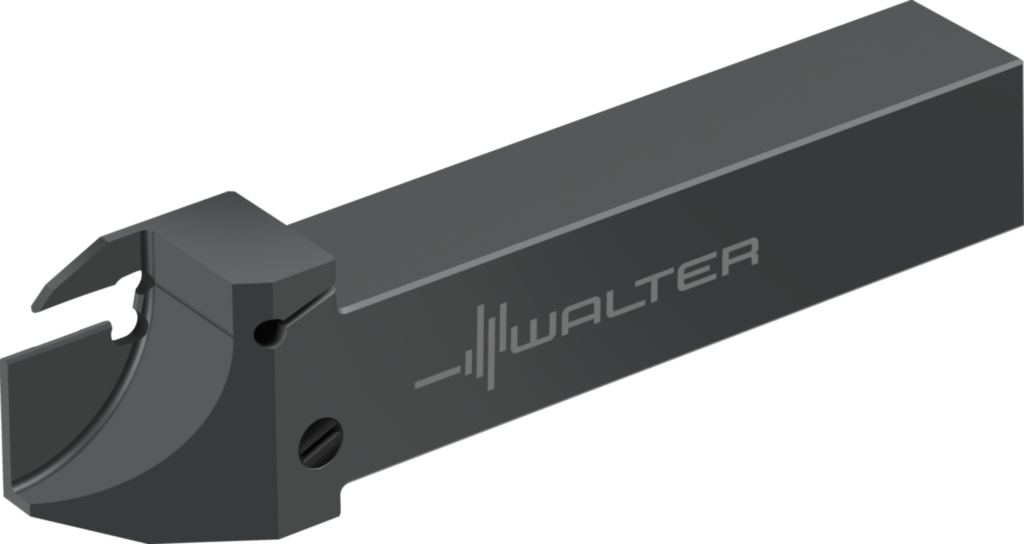

G4014-2020R-2T17DX18

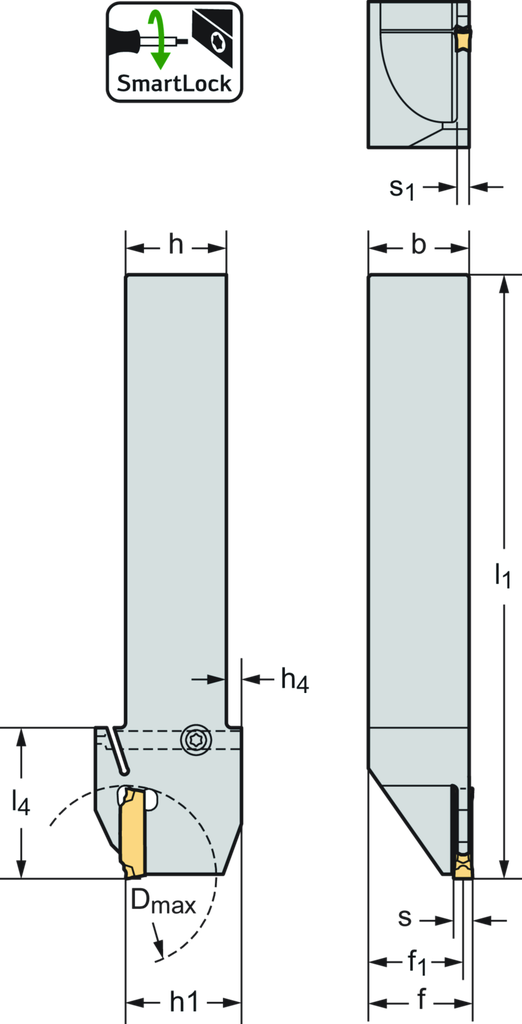

Spezifikationen
|
Gesamtlänge l 1 (mm) |
120 |
|
Maximale Auskraglänge l 4 (mm) |
30 |
|
Schafthöhe h 4 (mm) |
3 |
|
Funktionale Breite f 1 (mm) |
19,2 |
|
Schafthöhe h = h 1 (mm) |
20 |
|
Schaftbreite b (mm) |
20 |
|
Stechbreite s (mm) |
2 |
|
Körperbreite s 1 (mm) |
1,6 |
|
Maximaler Stechdurchmesser D max (mm) |
35 |
|
Gesamtlänge l1 (mm) |
120 |
|
Mögliche Wendeschneidplatten Type |
DX18-2E2 .. |
|
Maximale Auskraglänge l4 (mm) |
30 |
|
Schafthöhe h = h1 (mm) |
20 |
|
Schneidplattenbreite s |
2 |
|
Körperbreite s1 (mm) |
1,6 |
|
Funktionale Breite f1 (mm) |
19,2 |
|
Maximaler Stechdurchmesser Dmax (mm) |
35 |
|
Schafthöhe h4 (mm) |
3 |
