G4014-1616R-2T12DX18-P

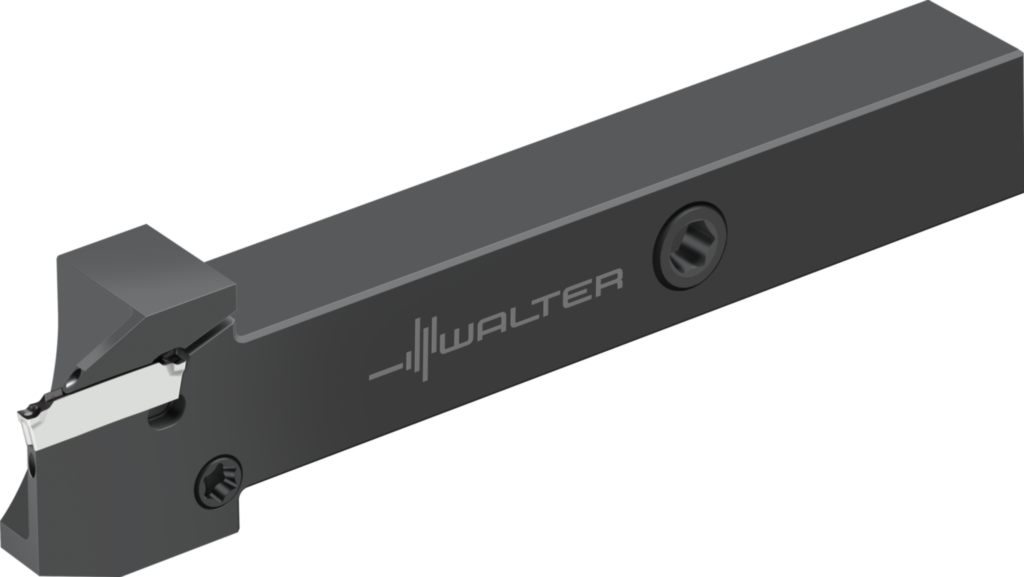

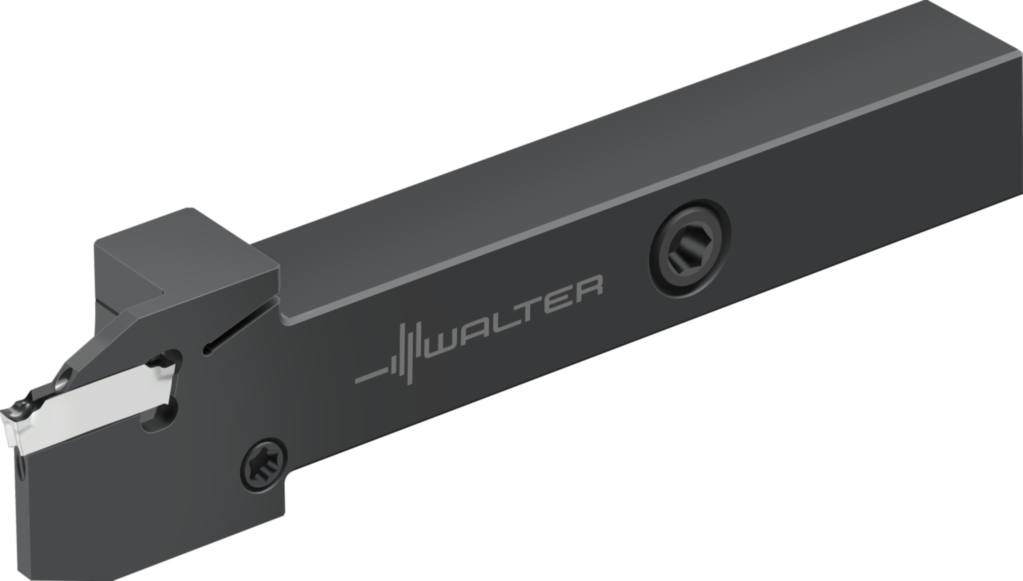

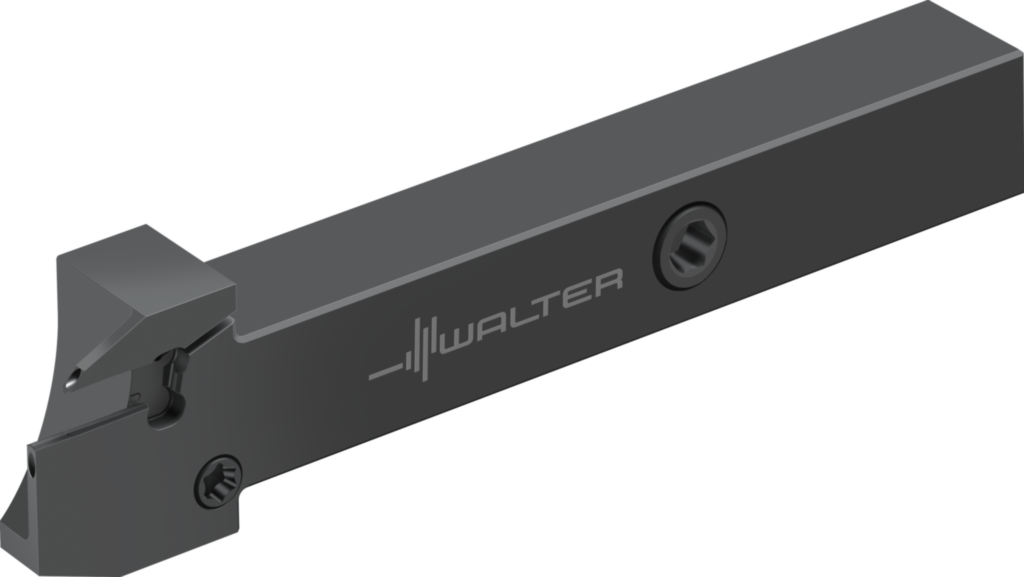

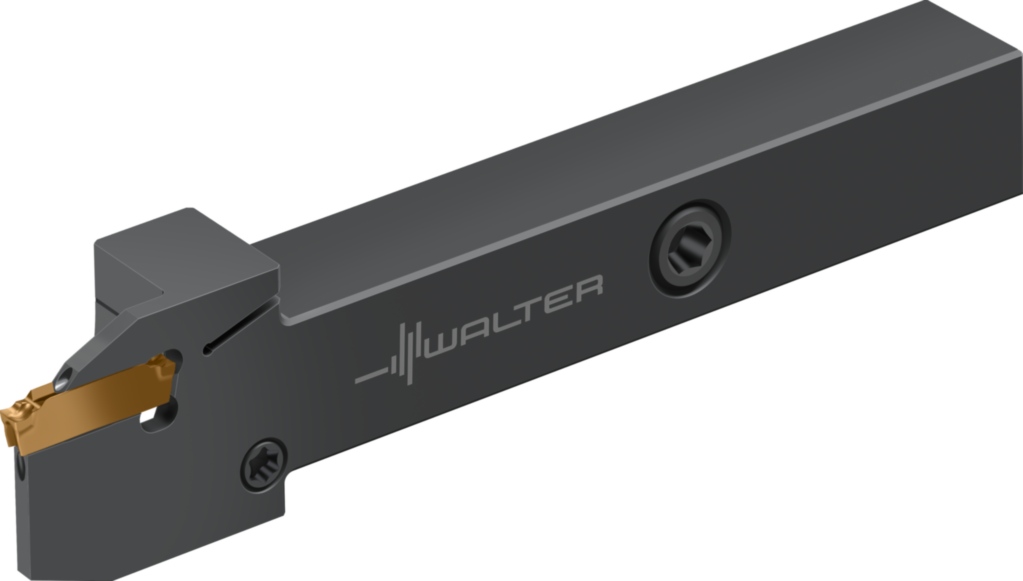

Schaftwerkzeug – Radialstechen G4014...-P G4014-1616R-2T12DX18-P
Spezifikationen
|
Kühlmitteldruck CP (bar) |
150 |
|
Schneidrichtung HAND |
R |
|

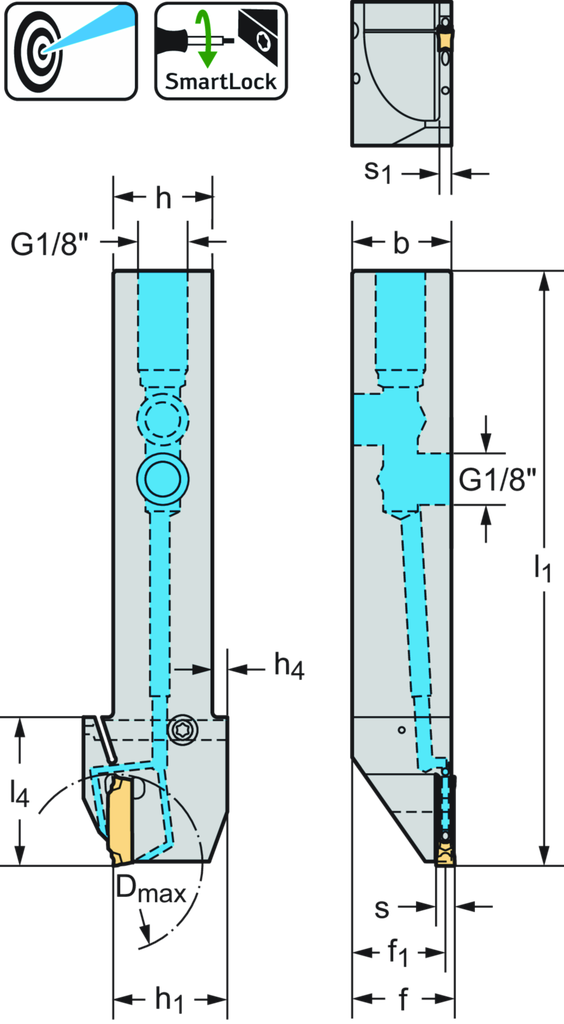

Gesamtlänge l 1 (mm) |
120 |
|
Maximale Auskraglänge l 4 (mm) |
24 |
|
Schafthöhe h 4 (mm) |
4 |
|
Funktionale Breite f 1 (mm) |
15,2 |
|
Schafthöhe h = h 1 (mm) |
16 |
|
Schaftbreite b (mm) |
16 |
|
Stechbreite s (mm) |
2 |
|
Körperbreite s 1 (mm) |
1,6 |
|
Maximaler Stechdurchmesser D max (mm) |
25 |
|
Gewicht (kg) |
0,238 |
|
Gesamtlänge l1 (mm) |
120 |
|
Mögliche Wendeschneidplatten Type |
DX18-2E2 .. |
|
Maximale Auskraglänge l4 (mm) |
24 |
|
Schafthöhe h = h1 (mm) |
16 |
|
Schneidplattenbreite s |
2 |
|
Körperbreite s1 (mm) |
1,6 |
|
Funktionale Breite f1 (mm) |
15,2 |
|
Maximaler Stechdurchmesser Dmax (mm) |
25 |
|
Schafthöhe h4 (mm) |
4 |
