G4014-1212R-2T12DX18
Schaftwerkzeug – Radialstechen G4014-1212R-2T12DX18

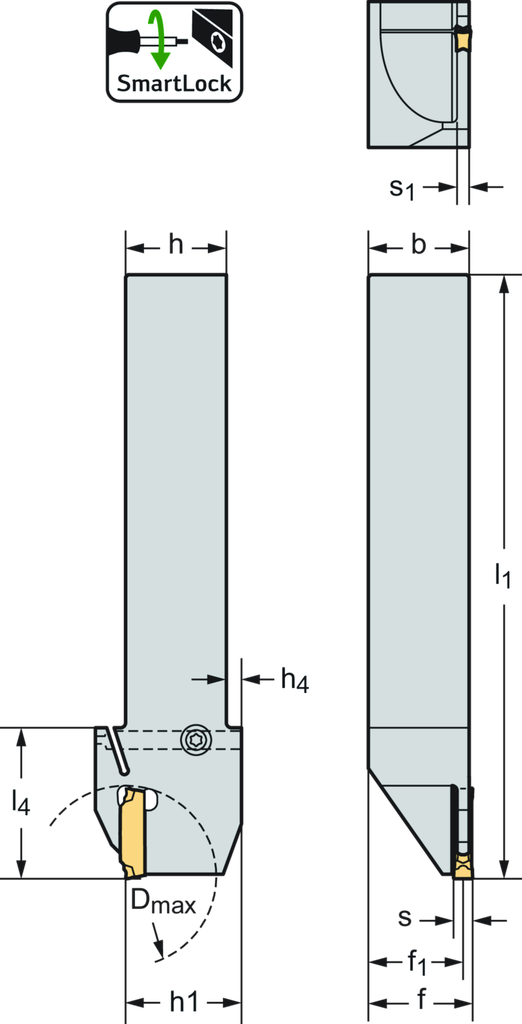

Spezifikationen
Gesamtlänge l 1 (mm) | 110 |
Maximale Auskraglänge l 4 (mm) | 22,3 |
Schafthöhe h 4 (mm) | 3 |
Funktionale Breite f 1 (mm) | 11,2 |
Schafthöhe h = h 1 (mm) | 12 |
Schaftbreite b (mm) | 12 |
Stechbreite s (mm) | 2 |
Körperbreite s 1 (mm) | 1,6 |
Maximaler Stechdurchmesser D max (mm) | 25 |
Gesamtlänge l<sub>1</sub> (mm) | 110 |
Mögliche Wendeschneidplatten Type | DX18-2E2 .. |
Maximale Auskraglänge l<sub>4</sub> (mm) | 22,3 |
Schafthöhe h = h<sub>1</sub> (mm) | 12 |
Schneidplattenbreite s | 2 |
Körperbreite s<sub>1</sub> (mm) | 1,6 |
Funktionale Breite f<sub>1</sub> (mm) | 11,2 |
Maximaler Stechdurchmesser D<sub>max</sub> (mm) | 25 |
Schafthöhe h<sub>4</sub> (mm) | 3 |
