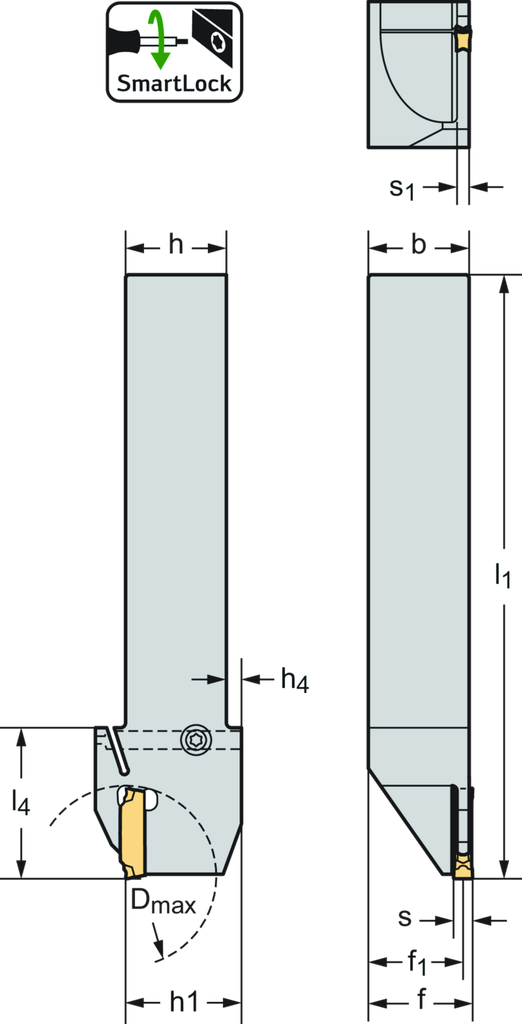

Spezifikationen
|
Schneidrichtung HAND |
R |
|
Gesamtlänge l 1 (mm) |
110 |
|
Maximale Auskraglänge l 4 (mm) |
22,3 |
|
Schafthöhe h 4 (mm) |
3 |
|
Funktionale Breite f 1 (mm) |
11,4 |
|
Schafthöhe h = h 1 (mm) |
12 |
|
Schaftbreite b (mm) |
12 |
|
Stechbreite s (mm) |
1,5 |
|
Körperbreite s 1 (mm) |
1,2 |
|
Maximaler Stechdurchmesser D max (mm) |
25 |
|
Gewicht (kg) |
0,153 |
|
Gesamtlänge l1 (mm) |
110 |
|

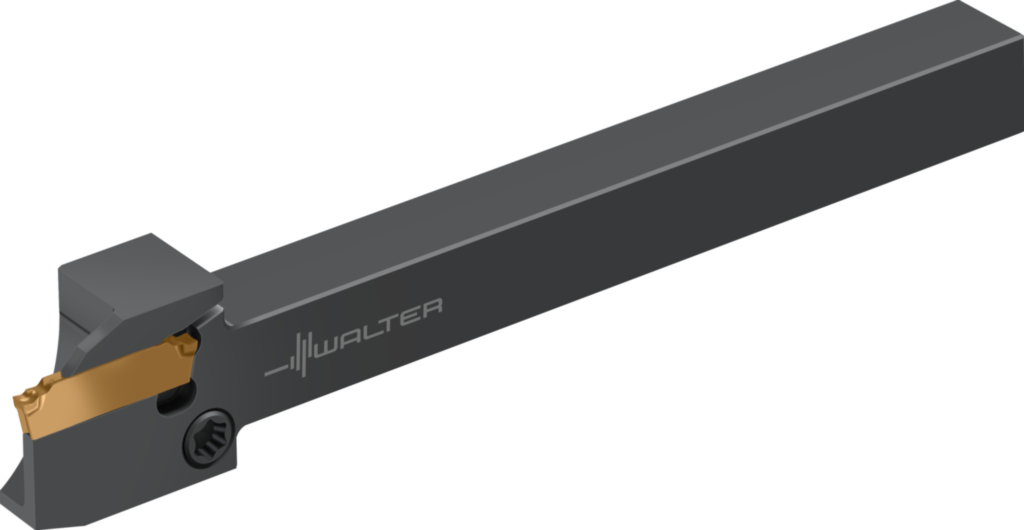

Mögliche Wendeschneidplatten Type |
DX18-1E1.5 .. |
|
Maximale Auskraglänge l4 (mm) |
22,3 |
|
Schafthöhe h = h1 (mm) |
12 |
|
Schneidplattenbreite s |
1.5 |
|
Körperbreite s1 (mm) |
1,2 |
|
Funktionale Breite f1 (mm) |
11,4 |
|
Maximaler Stechdurchmesser Dmax (mm) |
25 |
|
Schafthöhe h4 (mm) |
3 |
