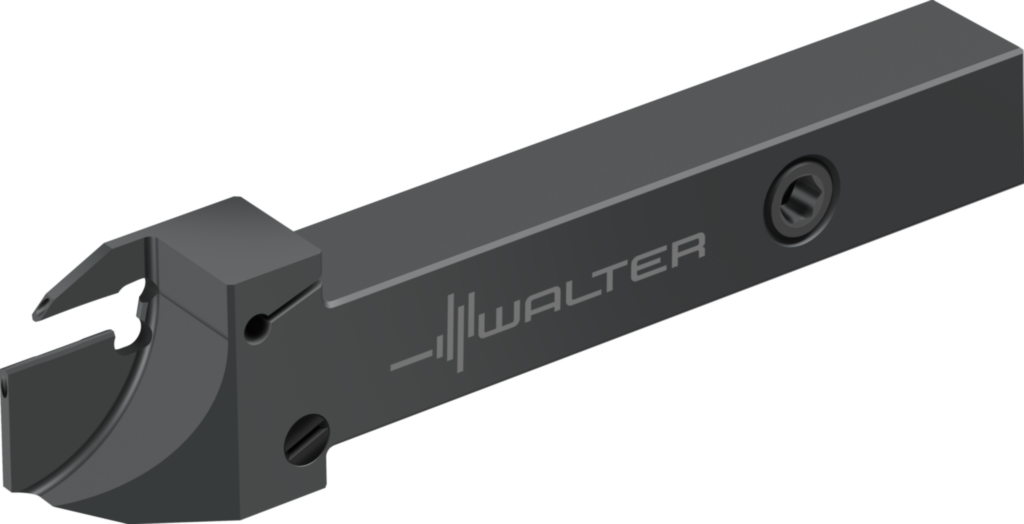

G4014.10L-2T17DX18-P
Schaftwerkzeug – Radialstechen G4014...-P G4014.10L-2T17DX18-P

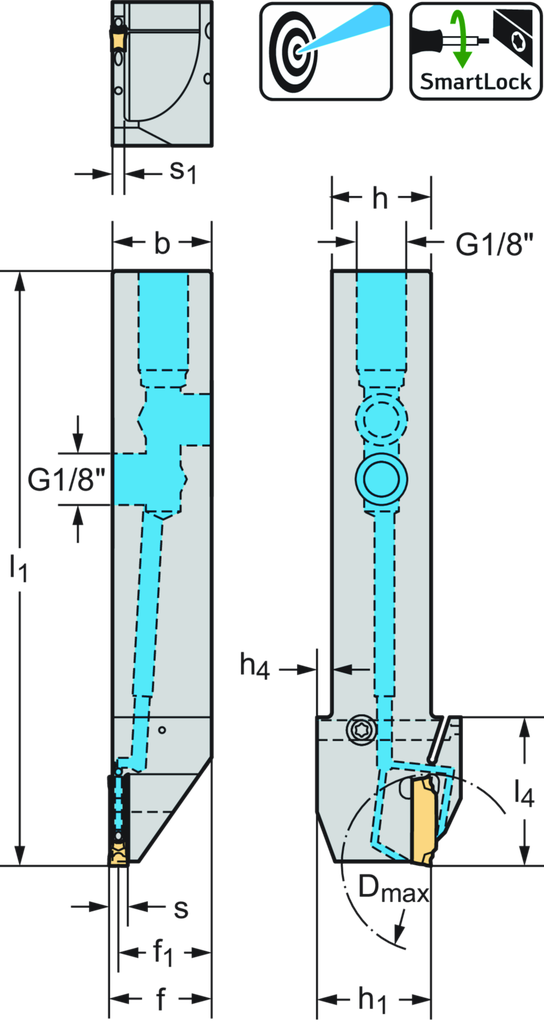

Spezifikationen
Gesamtlänge l 1 (inch) | 4,724 |
Maximale Auskraglänge l 4 (inch) | 1,181 |
Schafthöhe h 4 (inch) | 0,161 |
Schafthöhe h = h 1 (inch) | 0,625 |
Schaftbreite b (inch) | 0,625 |
Funktionale Breite f 1 (inch) | 0,595 |
Stechbreite s (inch) | 0,079 |
Körperbreite s 1 (inch) | 0,063 |
Maximaler Stechdurchmesser D max (inch) | 1,378 |
Mögliche Wendeschneidplatten Type | DX18-2E2 .. |
Maximale Auskraglänge l<sub>4</sub> (inch) | 1,181 |
Gesamtlänge l<sub>1</sub> (inch) | 4,724 |
Schafthöhe h = h<sub>1</sub> (inch) | 0,625 |
Schneidplattenbreite s | 2 |
Körperbreite s<sub>1</sub> (inch) | 0,063 |
Funktionale Breite f<sub>1</sub> (inch) | 0,594 |
Maximaler Stechdurchmesser D<sub>max</sub> (inch) | 1,378 |
Schafthöhe h<sub>4</sub> (inch) | 0,161 |
