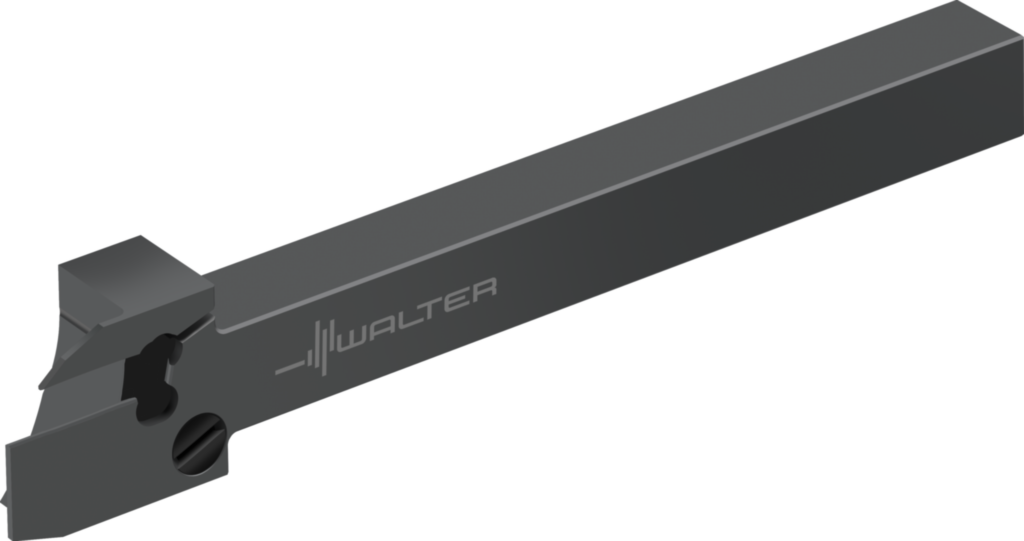

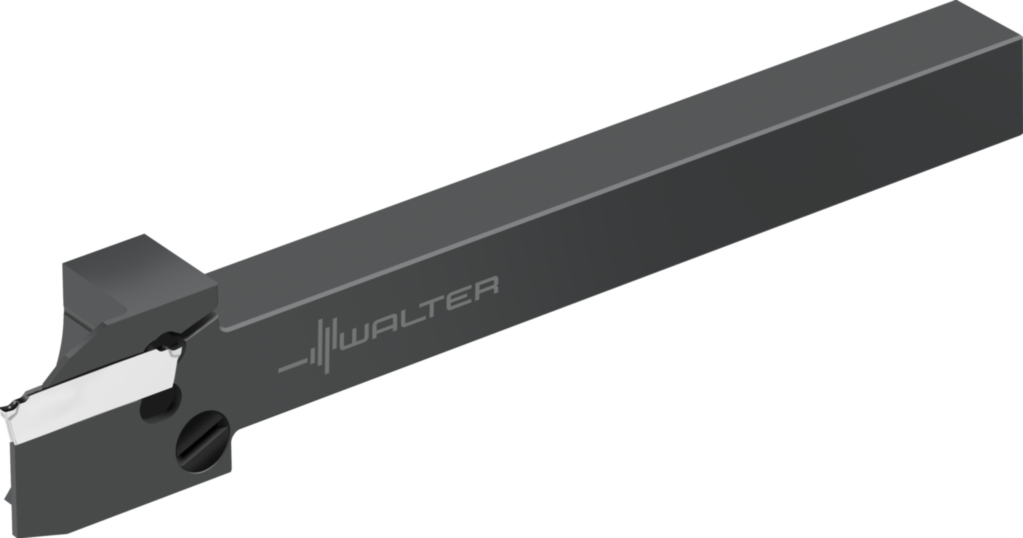

G4014-1010R-1T12DX18
Spezifikationen
|
Schneidrichtung HAND |
R |
|

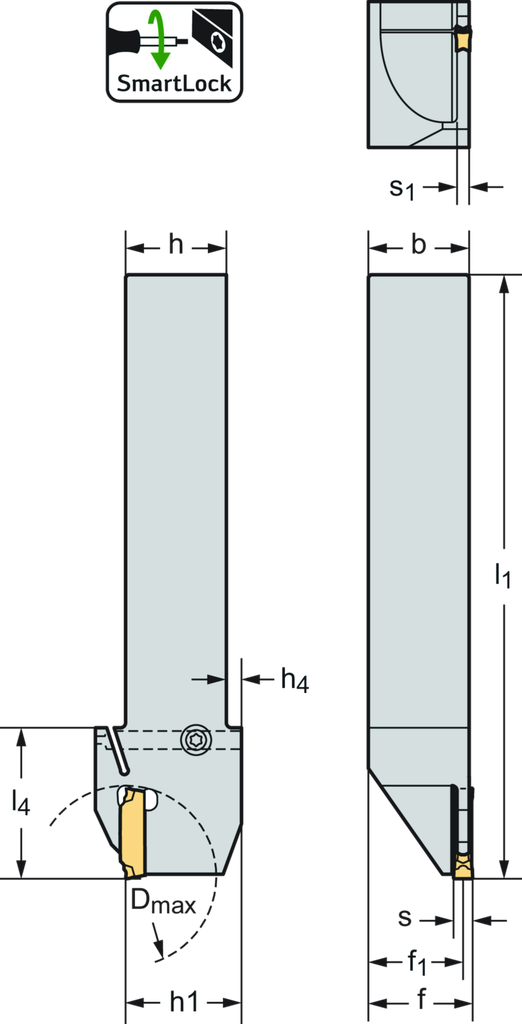

Gesamtlänge l 1 (mm) |
110 |
|
Maximale Auskraglänge l 4 (mm) |
23 |
|
Schafthöhe h 4 (mm) |
3,5 |
|
Funktionale Breite f 1 (mm) |
9,6 |
|
Schafthöhe h = h 1 (mm) |
10 |
|
Schaftbreite b (mm) |
10 |
|
Stechbreite s (mm) |
1 |
|
Körperbreite s 1 (mm) |
0,8 |
|
Maximaler Stechdurchmesser D max (mm) |
25 |
|
Gewicht (kg) |
0,084 |
|
Gesamtlänge l1 (mm) |
110 |
|
Mögliche Wendeschneidplatten Type |
DX18-1E1 .. |
|
Maximale Auskraglänge l4 (mm) |
23 |
|
Schafthöhe h = h1 (mm) |
10 |
|
Schneidplattenbreite s |
1 |
|
Körperbreite s1 (mm) |
0,8 |
|
Funktionale Breite f1 (mm) |
9,6 |
|
Maximaler Stechdurchmesser Dmax (mm) |
25 |
|
Schafthöhe h4 (mm) |
3,5 |
