G4014-1010L-1.5T10DX18

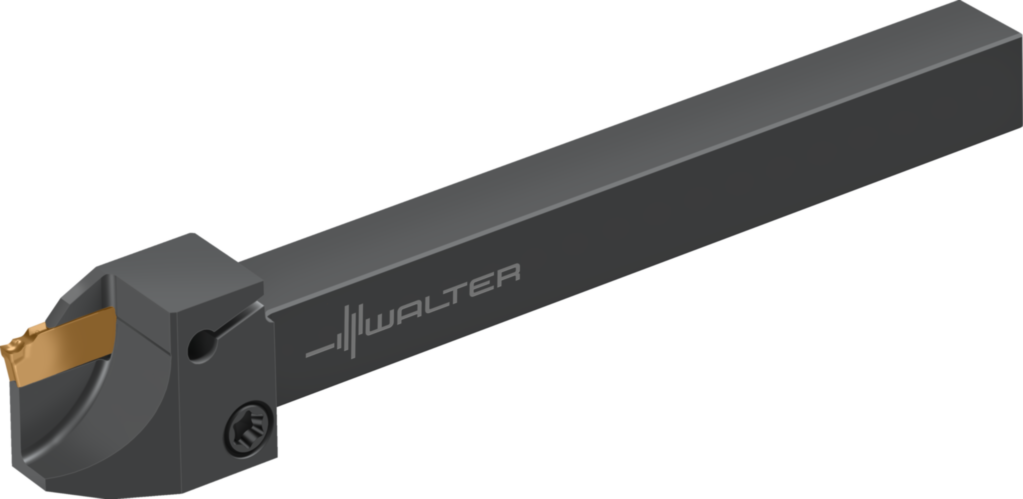

Schaftwerkzeug – Radialstechen G4014-1010L-1.5T10DX18

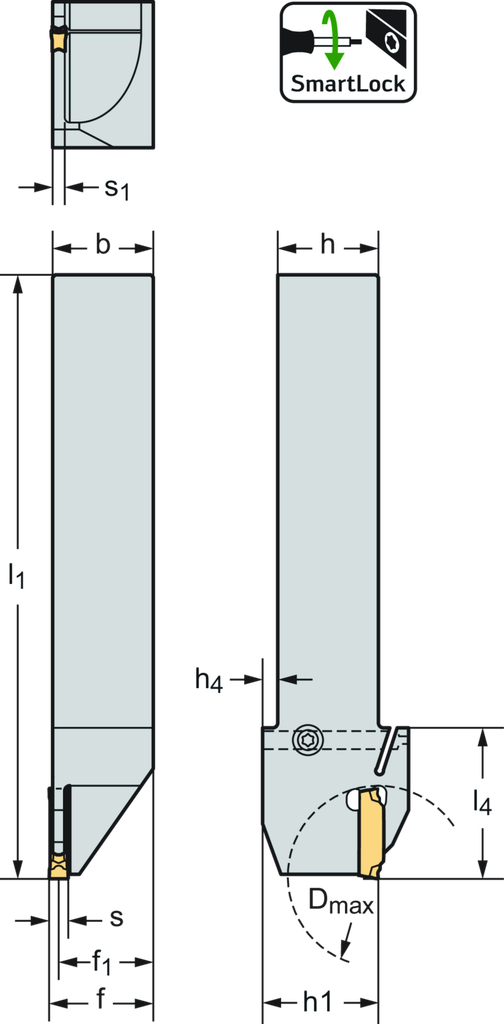

Spezifikationen
Gesamtlänge l 1 (mm) | 110 |
Maximale Auskraglänge l 4 (mm) | 22 |
Schafthöhe h 4 (mm) | 3,5 |
Funktionale Breite f 1 (mm) | 9,4 |
Schafthöhe h = h 1 (mm) | 10 |
Schaftbreite b (mm) | 10 |
Stechbreite s (mm) | 1,5 |
Körperbreite s 1 (mm) | 1,2 |
Maximaler Stechdurchmesser D max (mm) | 20 |
Gesamtlänge l<sub>1</sub> (mm) | 110 |
Mögliche Wendeschneidplatten Type | DX18-1E1.5 .. |
Maximale Auskraglänge l<sub>4</sub> (mm) | 22 |
Schafthöhe h = h<sub>1</sub> (mm) | 10 |
Schneidplattenbreite s | 1.5 |
Körperbreite s<sub>1</sub> (mm) | 1,2 |
Funktionale Breite f<sub>1</sub> (mm) | 9,4 |
Maximaler Stechdurchmesser D<sub>max</sub> (mm) | 20 |
Schafthöhe h<sub>4</sub> (mm) | 3,5 |
