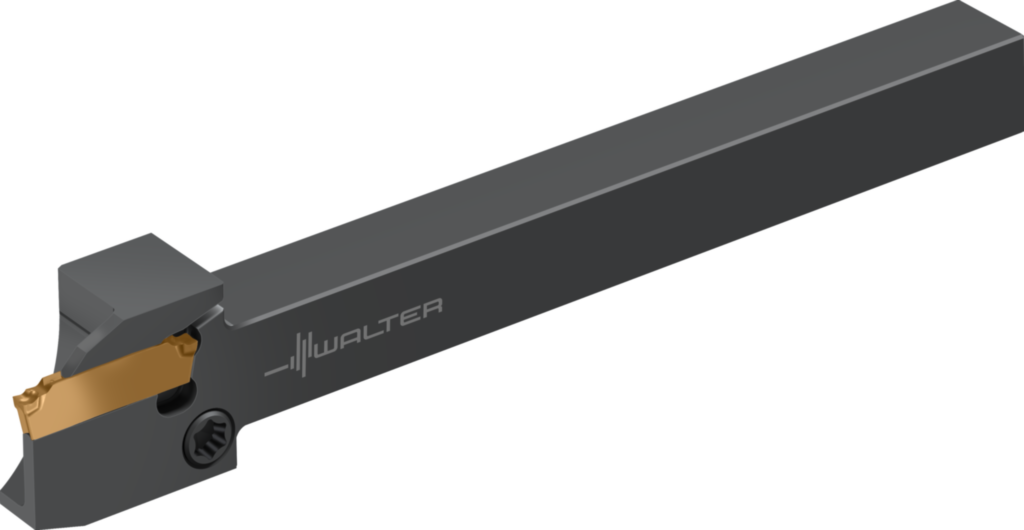

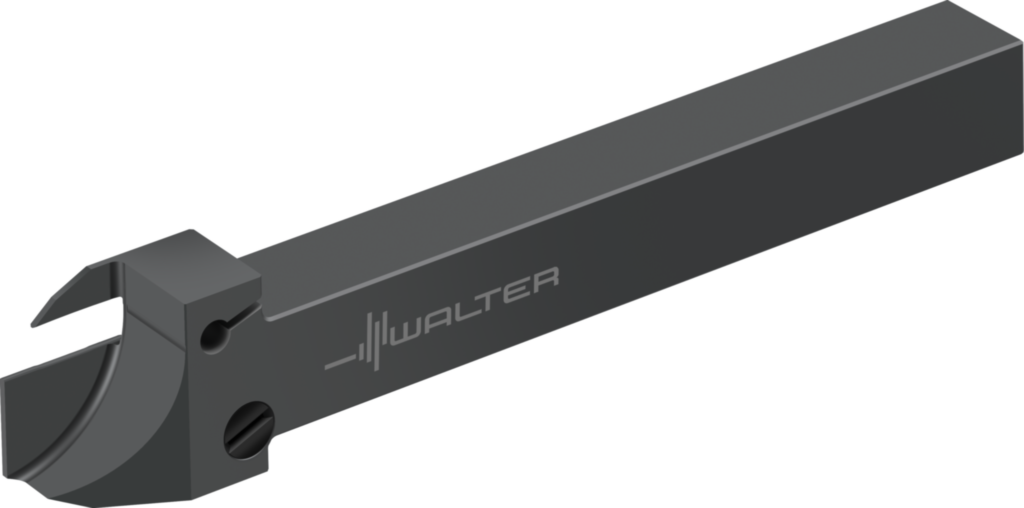

G4014.08R-1.5T12DX18
Schaftwerkzeug – Radialstechen G4014.08R-1.5T12DX18
Spezifikationen
Gesamtlänge l 1 (inch) | 4,331 |
Maximale Auskraglänge l 4 (inch) | 0,878 |
Schafthöhe h 4 (inch) | 0,091 |
Schafthöhe h = h 1 (inch) | 0,5 |
Schaftbreite b (inch) | 0,5 |
Funktionale Breite f 1 (inch) | 0,476 |
Stechbreite s (inch) | 0,059 |
Körperbreite s 1 (inch) | 0,047 |
Maximaler Stechdurchmesser D max (inch) | 0,984 |
Mögliche Wendeschneidplatten Type | DX18-1E1.5 .. |
Maximale Auskraglänge l<sub>4</sub> (inch) | 0,878 |
Gesamtlänge l<sub>1</sub> (inch) | 4,331 |
Schafthöhe h = h<sub>1</sub> (inch) | 0,5 |
Schneidplattenbreite s | 1.5 |
Körperbreite s<sub>1</sub> (inch) | 0,047 |
Funktionale Breite f<sub>1</sub> (inch) | 0,476 |
Maximaler Stechdurchmesser D<sub>max</sub> (inch) | 0,984 |
Schafthöhe h<sub>4</sub> (inch) | 0,091 |
