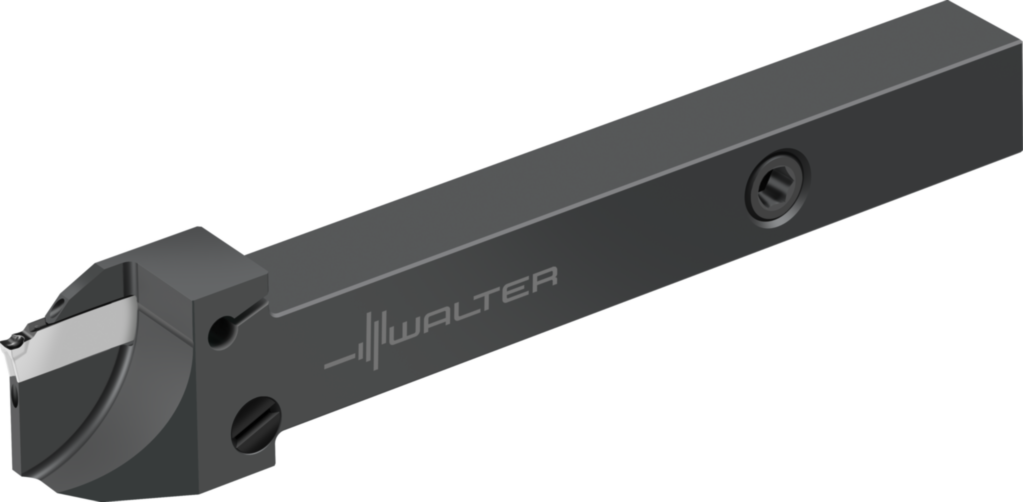

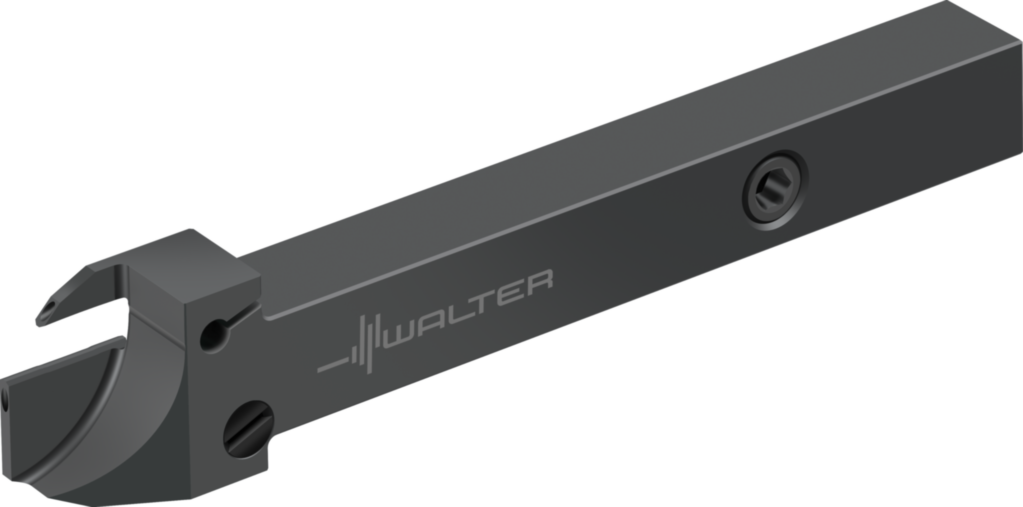

G4014.08L-3T12DX18-P
Schaftwerkzeug – Radialstechen G4014...-P G4014.08L-3T12DX18-P
Spezifikationen
Gesamtlänge l 1 (inch) | 4,331 |
Maximale Auskraglänge l 4 (inch) | 0,878 |
Schafthöhe h 4 (inch) | 0,091 |
Schafthöhe h = h 1 (inch) | 0,5 |
Schaftbreite b (inch) | 0,5 |
Funktionale Breite f 1 (inch) | 0,453 |
Stechbreite s (inch) | 0,118 |
Körperbreite s 1 (inch) | 0,095 |
Maximaler Stechdurchmesser D max (inch) | 0,984 |
Mögliche Wendeschneidplatten Type | DX18-3E3 ..; DX18-3F3 .. |
Maximale Auskraglänge l<sub>4</sub> (inch) | 0,878 |
Gesamtlänge l<sub>1</sub> (inch) | 4,331 |
Schafthöhe h = h<sub>1</sub> (inch) | 0,5 |
Schneidplattenbreite s | 3 |
Körperbreite s<sub>1</sub> (inch) | 0,094 |
Funktionale Breite f<sub>1</sub> (inch) | 0,453 |
Maximaler Stechdurchmesser D<sub>max</sub> (inch) | 0,984 |
Schafthöhe h<sub>4</sub> (inch) | 0,091 |
