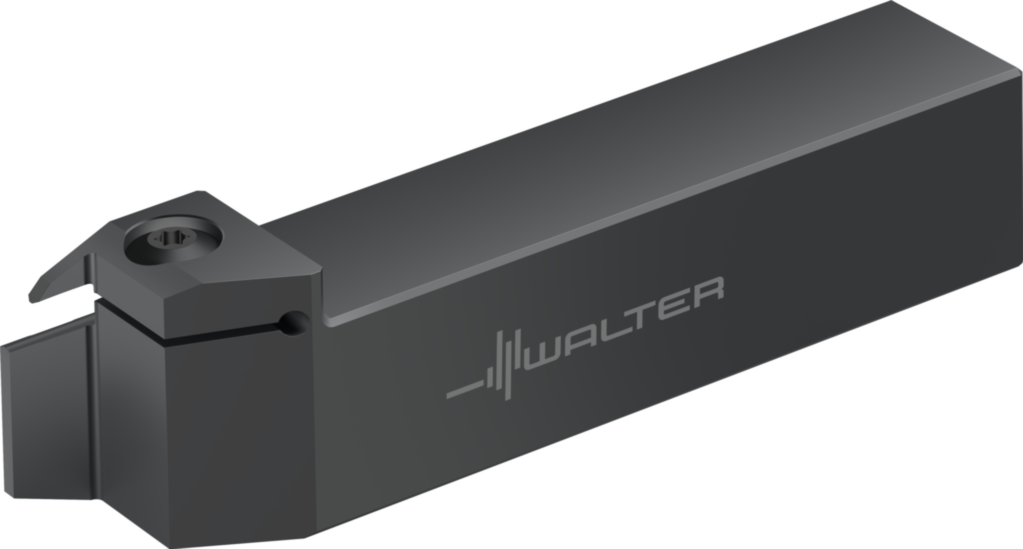

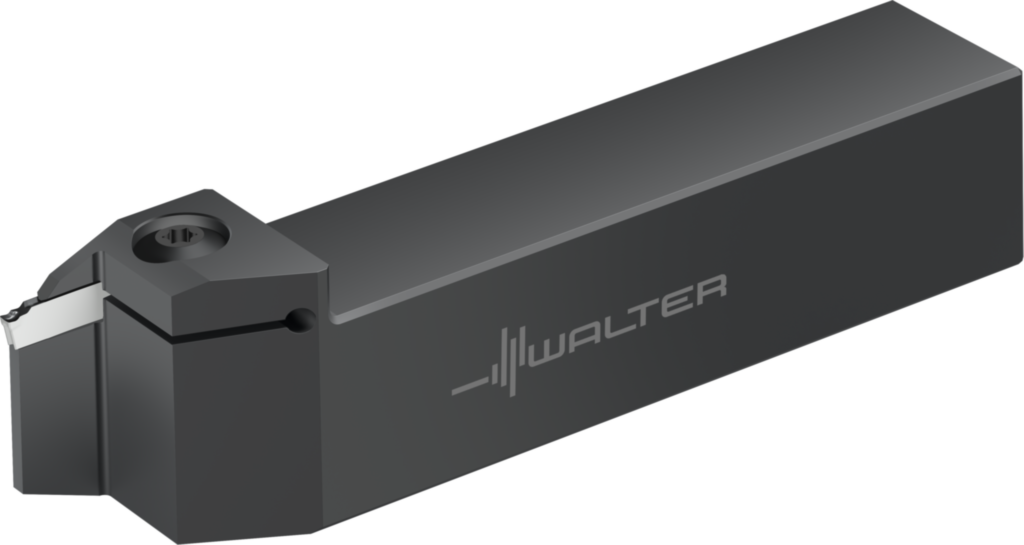

G4011-2525L-2T10DX18
Schaftwerkzeug – Radialstechen G4011-2525L-2T10DX18
Spezifikationen
Maximale Schnitttiefe T<sub>max</sub> (mm) | 10 |
Gesamtlänge l 1 (mm) | 125 |
Maximale Auskraglänge l 4 (mm) | 28 |
Funktionale Breite f 1 (mm) | 24,2 |
Schafthöhe h = h 1 (mm) | 25 |
Schaftbreite b (mm) | 25 |
Stechbreite s (mm) | 2 |
Maximale Stechtiefe T max (mm) | 10 |
Körperbreite s 1 (mm) | 1,6 |
Gesamtlänge l<sub>1</sub> (mm) | 125 |
Mögliche Wendeschneidplatten Type | DX18-2E2 .. |
Maximale Auskraglänge l<sub>4</sub> (mm) | 28 |
Schafthöhe h = h<sub>1</sub> (mm) | 25 |
Maximale Stechtiefe T<sub>max</sub> (mm) | 10 |
Schneidplattenbreite s | 2 |
Körperbreite s<sub>1</sub> (mm) | 1,6 |
Funktionale Breite f<sub>1</sub> (mm) | 24,2 |
