G4011.16R-3T17DX18

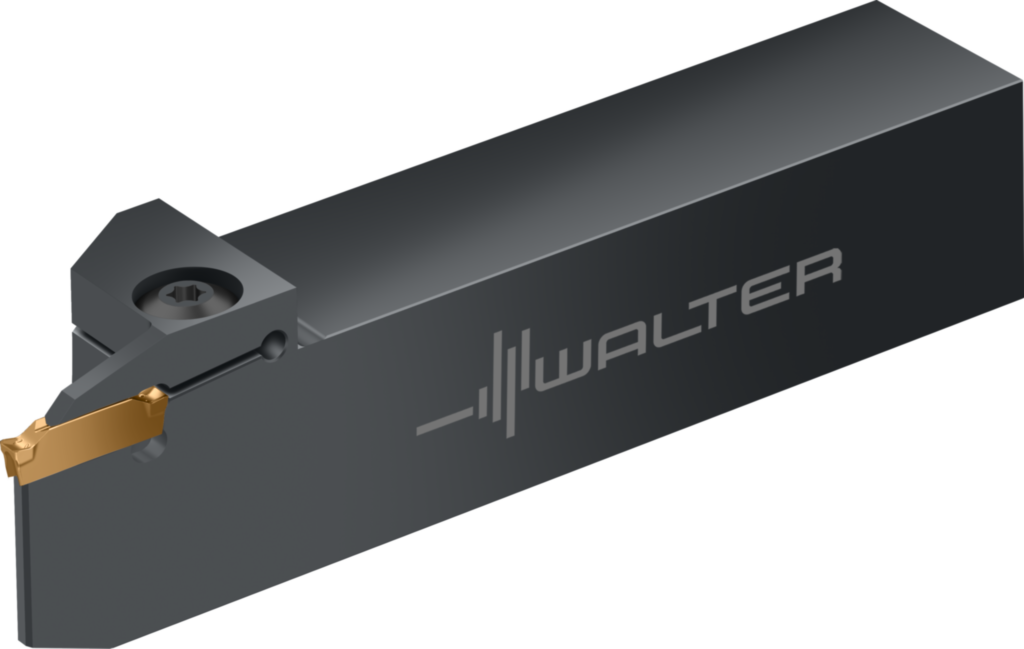

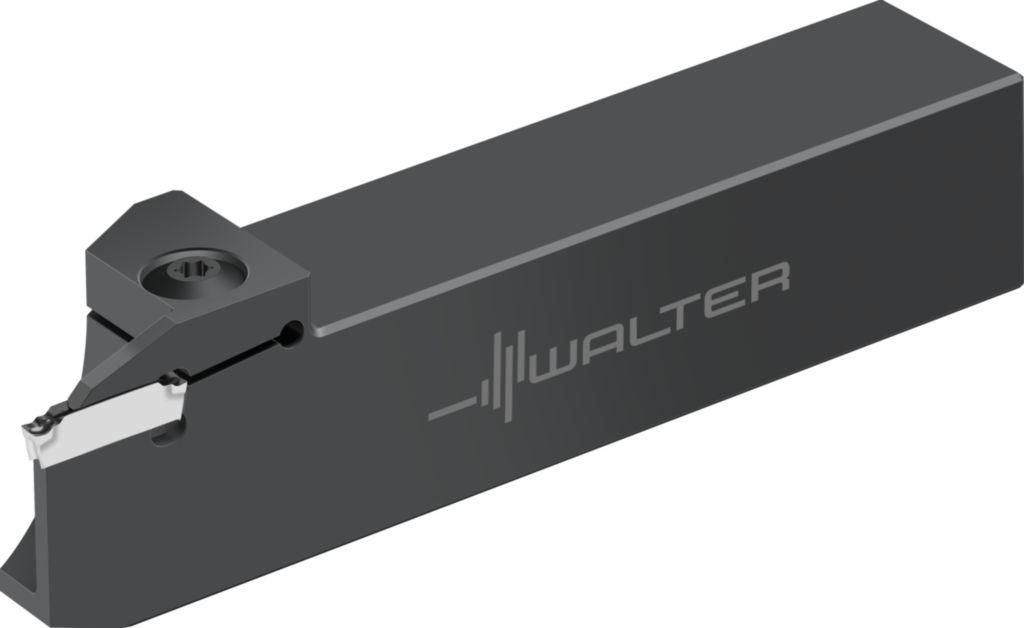

Schaftwerkzeug – Radialstechen G4011.16R-3T17DX18

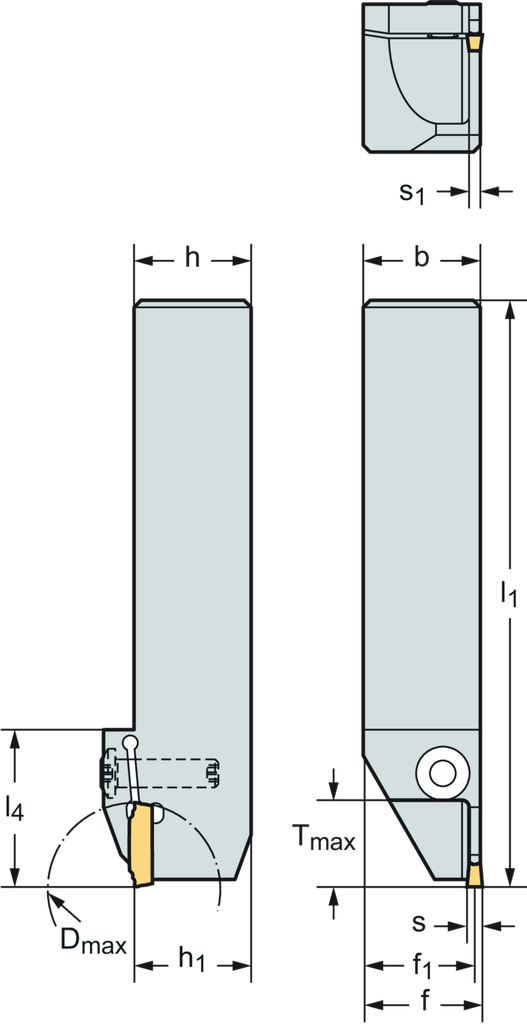

Spezifikationen
Maximale Schnitttiefe T<sub>max</sub> (inch) | 0,669 |
Gesamtlänge l 1 (inch) | 4,921 |
Maximale Auskraglänge l 4 (inch) | 1,319 |
Schafthöhe h = h 1 (inch) | 1 |
Schaftbreite b (inch) | 1 |
Funktionale Breite f 1 (inch) | 0,953 |
Stechbreite s (inch) | 0,118 |
Maximale Stechtiefe T max (inch) | 0,669 |
Körperbreite s 1 (inch) | 0,095 |
Maximaler Stechdurchmesser D max (inch) | 1,378 |
Mögliche Wendeschneidplatten Type | DX18-3E3 ..; DX18-3F3 .. |
Maximale Auskraglänge l<sub>4</sub> (inch) | 1,319 |
Gesamtlänge l<sub>1</sub> (inch) | 4,921 |
Schafthöhe h = h<sub>1</sub> (inch) | 1 |
Schneidplattenbreite s | 3 |
Maximale Stechtiefe T<sub>max</sub> (inch) | 0,669 |
Körperbreite s<sub>1</sub> (inch) | 0,094 |
Funktionale Breite f<sub>1</sub> (inch) | 0,953 |
Maximaler Stechdurchmesser D<sub>max</sub> (inch) | 1,378 |
