G3051-1212L-MX22-2-P

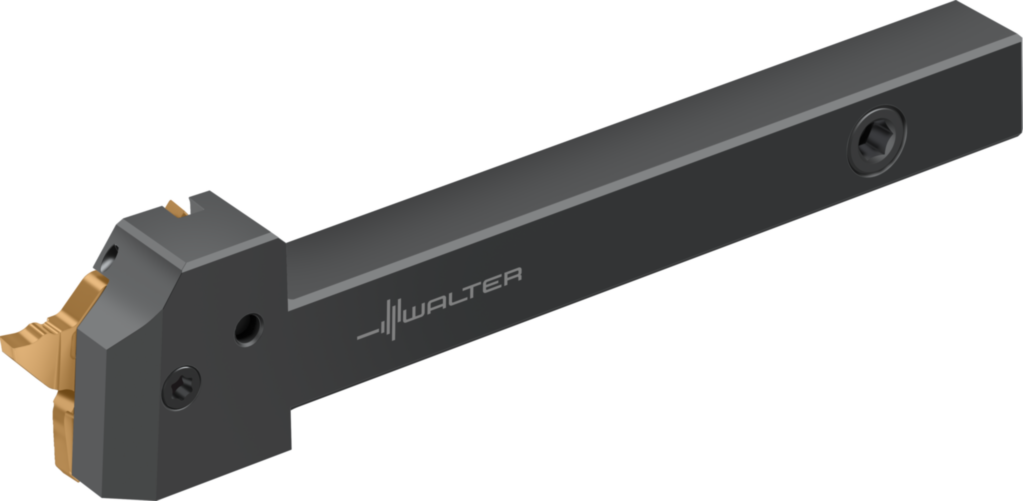

Schaftwerkzeug 3° – Radialstechen G3051...-P G3051-1212L-MX22-2-P

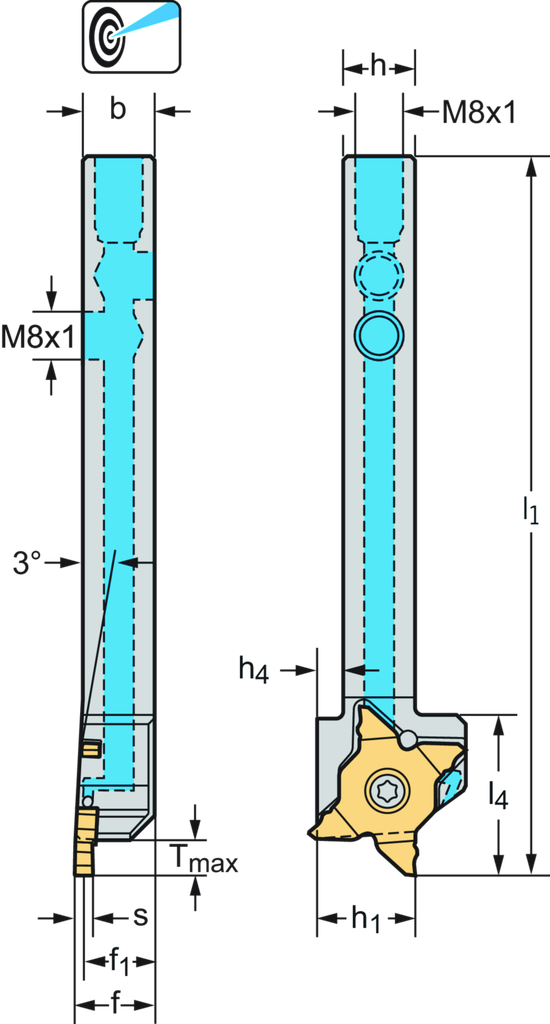

Spezifikationen
Gesamtlänge l 1 (mm) | 120 |
Maximale Auskraglänge l 4 (mm) | 26 |
Funktionale Breite f 1 (mm) | 13,3 |
Schafthöhe h = h 1 (mm) | 12 |
Schaftbreite b (mm) | 12 |
Stechbreite s (mm) | 0,5 - 3,25 |
Maximale Stechtiefe T max (mm) | 6 |
Gesamtlänge l<sub>1</sub> (mm) | 120 |
Mögliche Wendeschneidplatten Type | MX22-2L .. |
Maximale Kraglänge l<sub>4</sub> (mm) | 26 |
Schafthöhe h = h<sub>1</sub> (mm) | 12 |
Maximale Stechtiefe T<sub>max</sub> (mm) | 6 |
Schneidplattenbreite s | 0.5 - 3.3 |
Funktionale Breite f<sub>1</sub> (mm) | 13,3 |
Schafthöhe h<sub>4</sub> (mm) | 5 |
