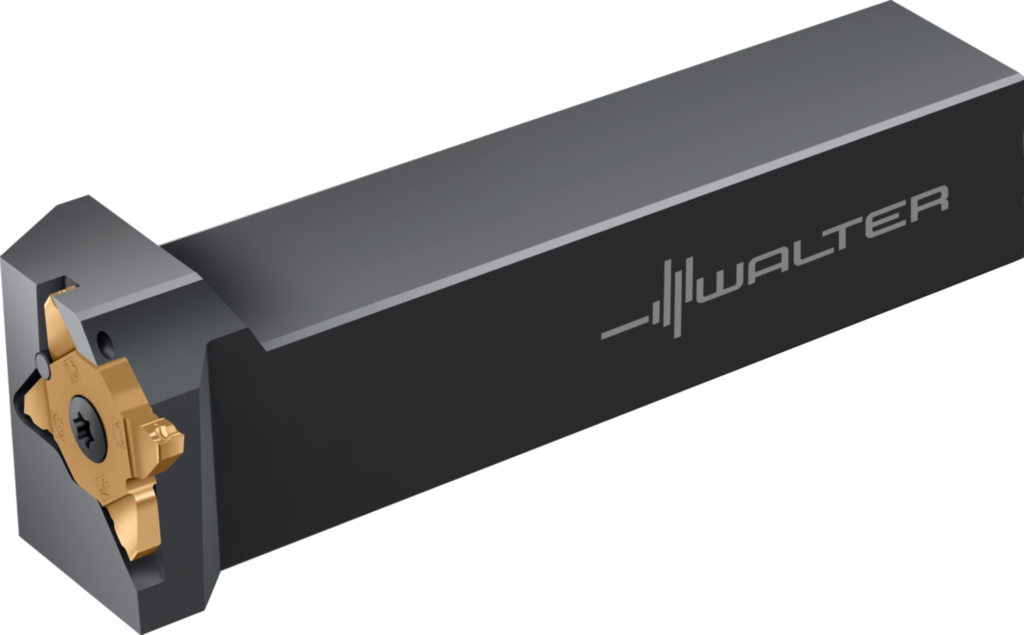

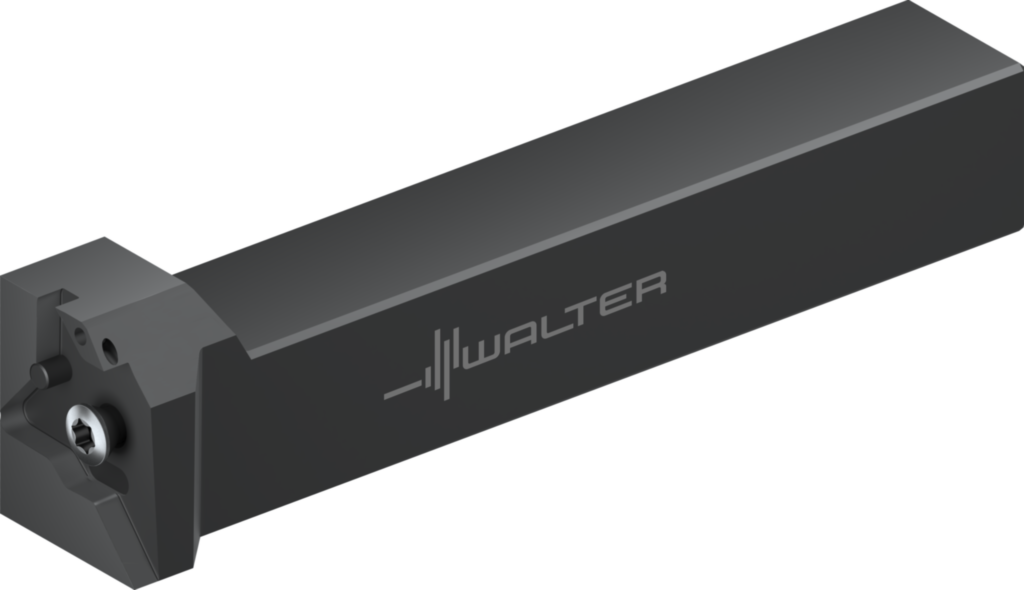

G3021-2020R-MX22-2-P


Schaftwerkzeug – Radialstechen G3021...-P G3021-2020R-MX22-2-P

https://www.zerspanungsexperten.de/web/image/product.template/26534/image_1920?unique=ae47ea6

229,00 € 229.0 EUR 229,00 €

229,00 €

Not Available For Sale

  • Maximale Schnitttiefe T<sub>max</sub> (mm)
  • Funktionale Breite f (mm)
  • Maximale Auskraglänge l 4 (mm)
  • Schafthöhe h = h 1 (mm)
  • Schaftbreite b (mm)
  • Stechbreite s (mm)
  • Maximale Stechtiefe T max (mm)
  • Funktionale Länge l 21 (mm)
  • Gesamtlänge l<sub>1</sub> (mm)
  • Mögliche Wendeschneidplatten Type
  • Maximale Kraglänge l<sub>4</sub> (mm)
  • Schafthöhe h = h<sub>1</sub> (mm)
  • Maximale Stechtiefe T<sub>max</sub> (mm)
  • Schneidplattenbreite s
  • Funktionale Breite f<sub>1</sub> (mm)
  • Funktionale Länge l<sub>21</sub> (mm)

Diese Kombination existiert nicht.

Geschäftsbedingungen
30-Tage-Geld-zurück-Garantie
Versand: 2-3 Geschäftstage

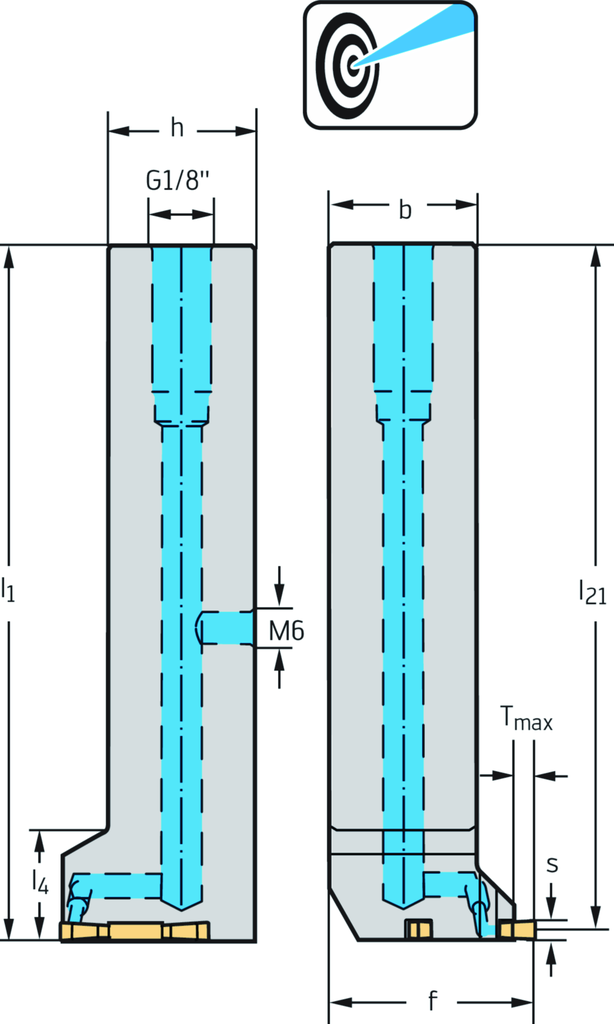

Spezifikationen

Maximale Schnitttiefe T<sub>max</sub> (mm) 6
Funktionale Breite f (mm) 30
Maximale Auskraglänge l 4 (mm) 19
Schafthöhe h = h 1 (mm) 20
Schaftbreite b (mm) 20
Stechbreite s (mm) 0,5 - 3,25
Maximale Stechtiefe T max (mm) 6
Funktionale Länge l 21 (mm) 123,3
Gesamtlänge l<sub>1</sub> (mm) 125
Mögliche Wendeschneidplatten Type MX22-2E ..
Maximale Kraglänge l<sub>4</sub> (mm) 19
Schafthöhe h = h<sub>1</sub> (mm) 20
Maximale Stechtiefe T<sub>max</sub> (mm) 6
Schneidplattenbreite s 0.5 - 3.3
Funktionale Breite f<sub>1</sub> (mm) 30
Funktionale Länge l<sub>21</sub> (mm) 123,3
