G3021.16R-MX22-4-P
Schaftwerkzeug – Radialstechen G3021...-P G3021.16R-MX22-4-P

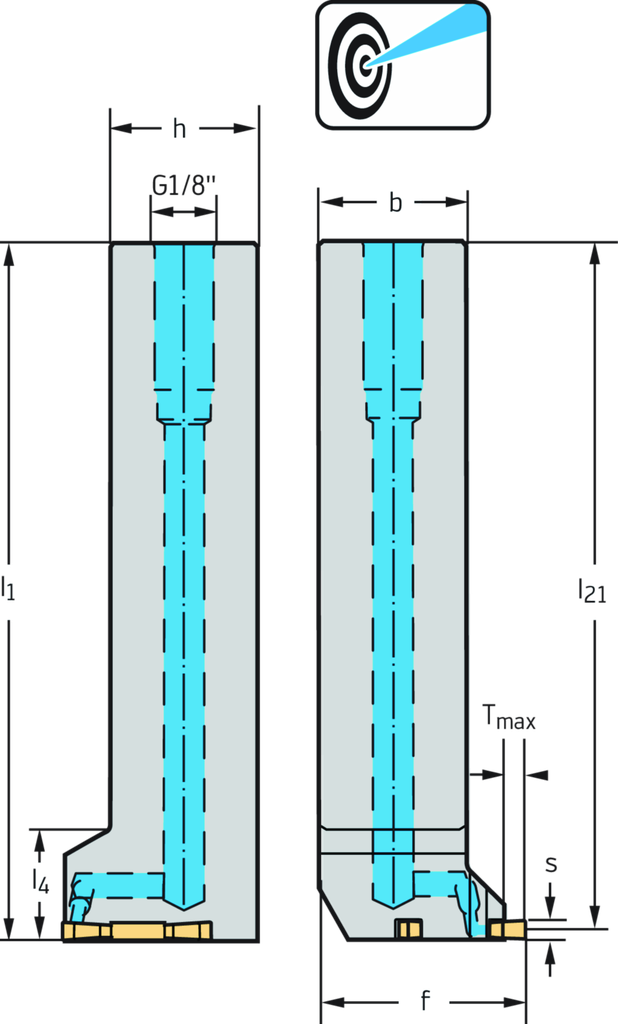

Spezifikationen
Funktionale Breite f (inch) | 1,394 |
Maximale Auskraglänge l 4 (inch) | 0,748 |
Schafthöhe h = h 1 (inch) | 1 |
Schaftbreite b (inch) | 1 |
Stechbreite s (inch) | 0,158 - 0,222 |
Maximale Stechtiefe T max (inch) | 0,236 |
Funktionale Länge l 21 (inch) | 5,794 |
Mögliche Wendeschneidplatten Type | MX22-4E .. |
Gesamtlänge l<sub>1</sub> (inch) | 5,906 |
Maximale Kraglänge l<sub>4</sub> (inch) | 0,748 |
Schafthöhe h = h<sub>1</sub> (inch) | 1 |
Schneidplattenbreite s | 4 - 5.7 |
Maximale Stechtiefe T<sub>max</sub> (inch) | 0,236 |
Funktionale Breite f<sub>1</sub> (inch) | 1,394 |
Funktionale Länge l<sub>21</sub> (inch) | 5,794 |
