G3011-1616R-MX22-2-P

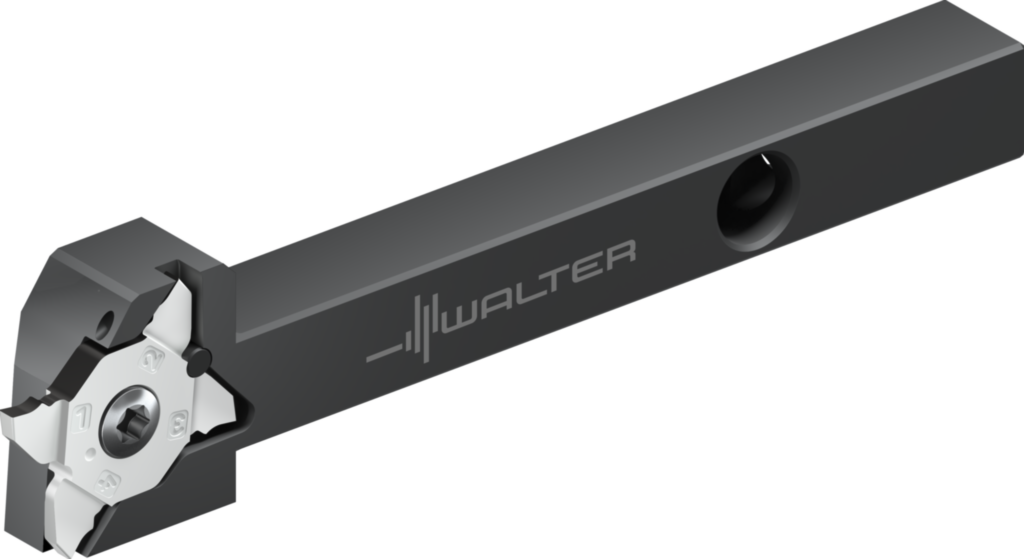

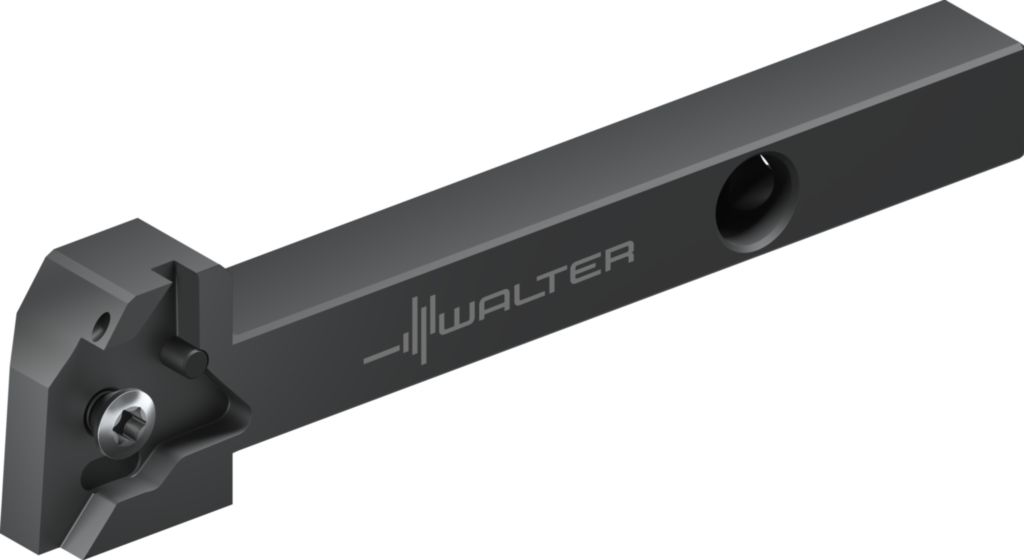

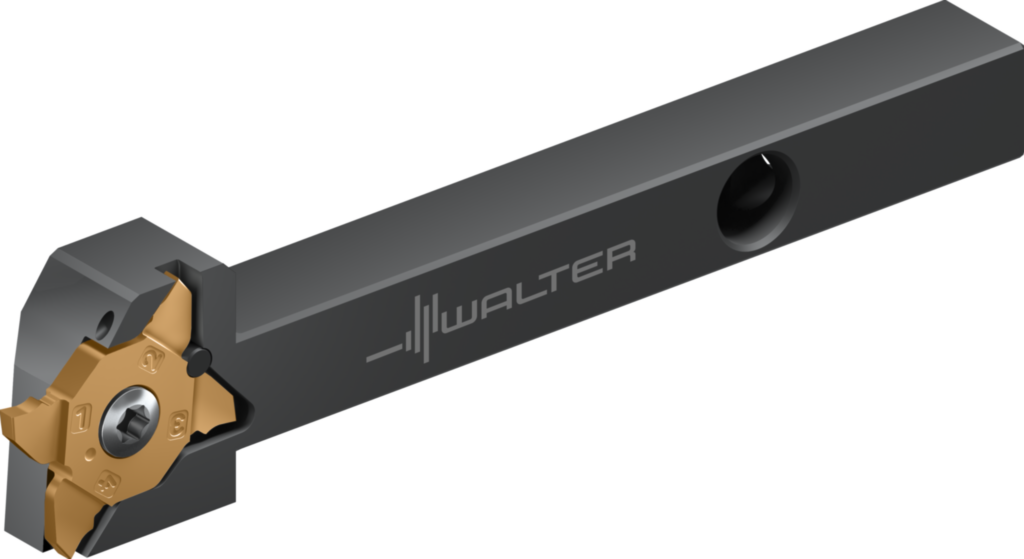

Schaftwerkzeug – Radialstechen G3011...-P G3011-1616R-MX22-2-P

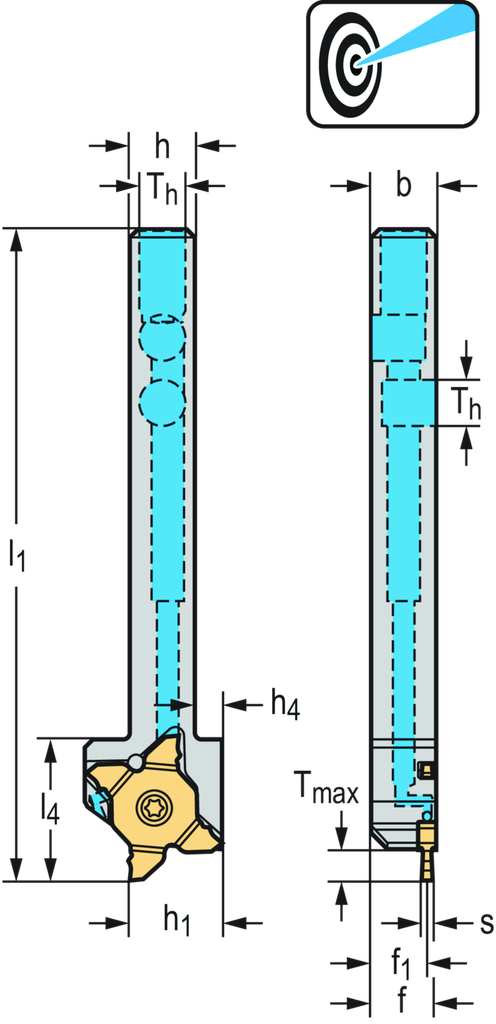

Spezifikationen
|
Maximale Schnitttiefe Tmax (mm) |
6 |
|
Gesamtlänge l 1 (mm) |
120 |
|
Maximale Auskraglänge l 4 (mm) |
26 |
|
Funktionale Breite f 1 (mm) |
14,3 |
|
Schafthöhe h = h 1 (mm) |
16 |
|
Schaftbreite b (mm) |
16 |
|
Stechbreite s (mm) |
0,5 - 3,25 |
|
Maximale Stechtiefe T max (mm) |
6 |
|
Gesamtlänge l1 (mm) |
120 |
|
Mögliche Wendeschneidplatten Type |
MX22-2E .. |
|
Maximale Kraglänge l4 (mm) |
26 |
|
Schafthöhe h = h1 (mm) |
16 |
|
Maximale Stechtiefe Tmax (mm) |
6 |
|
Schneidplattenbreite s |
0.5 - 3.3 |
|
Funktionale Breite f1 (mm) |
14,3 |
|
Gewindegröße Kühlmitteleingang Th |
G1/8" |
