G2632-E25R-2T20SX

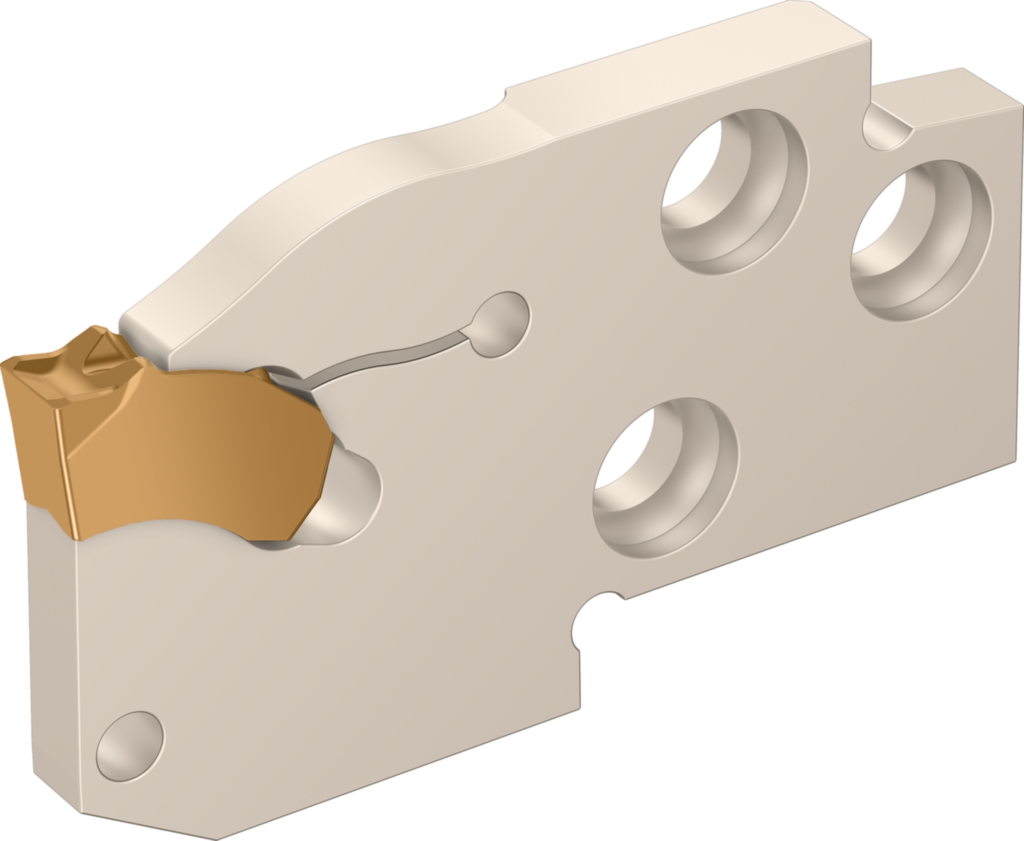

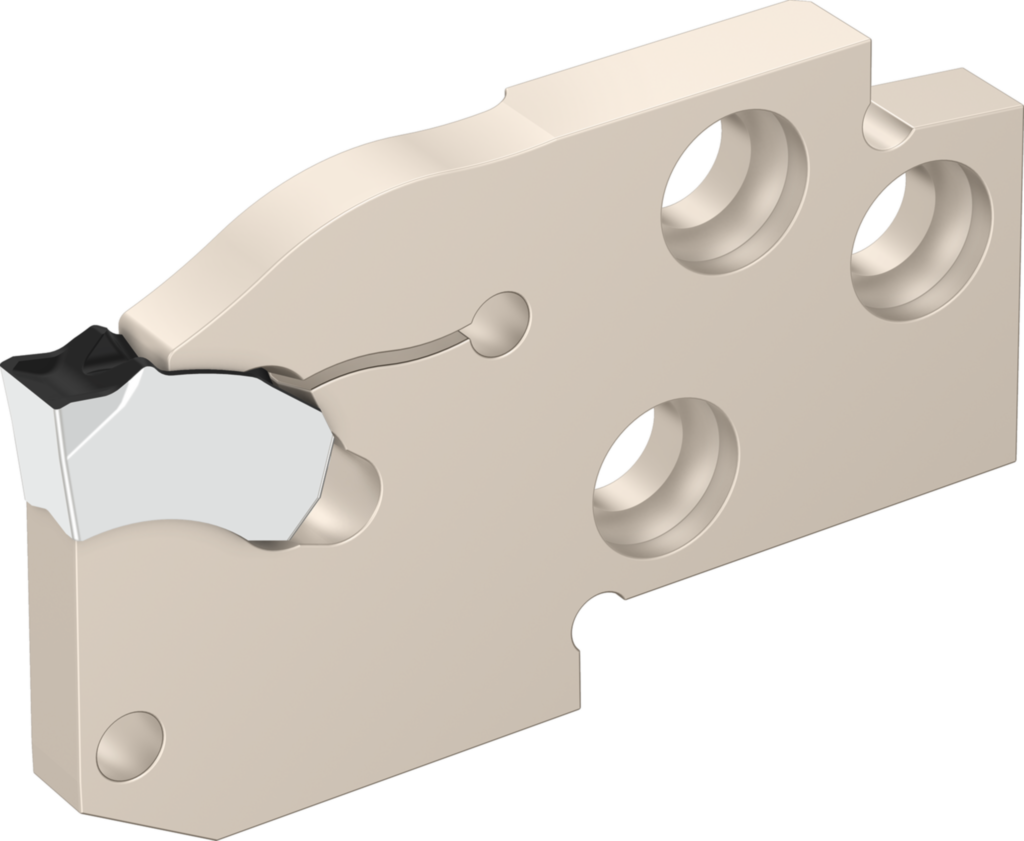

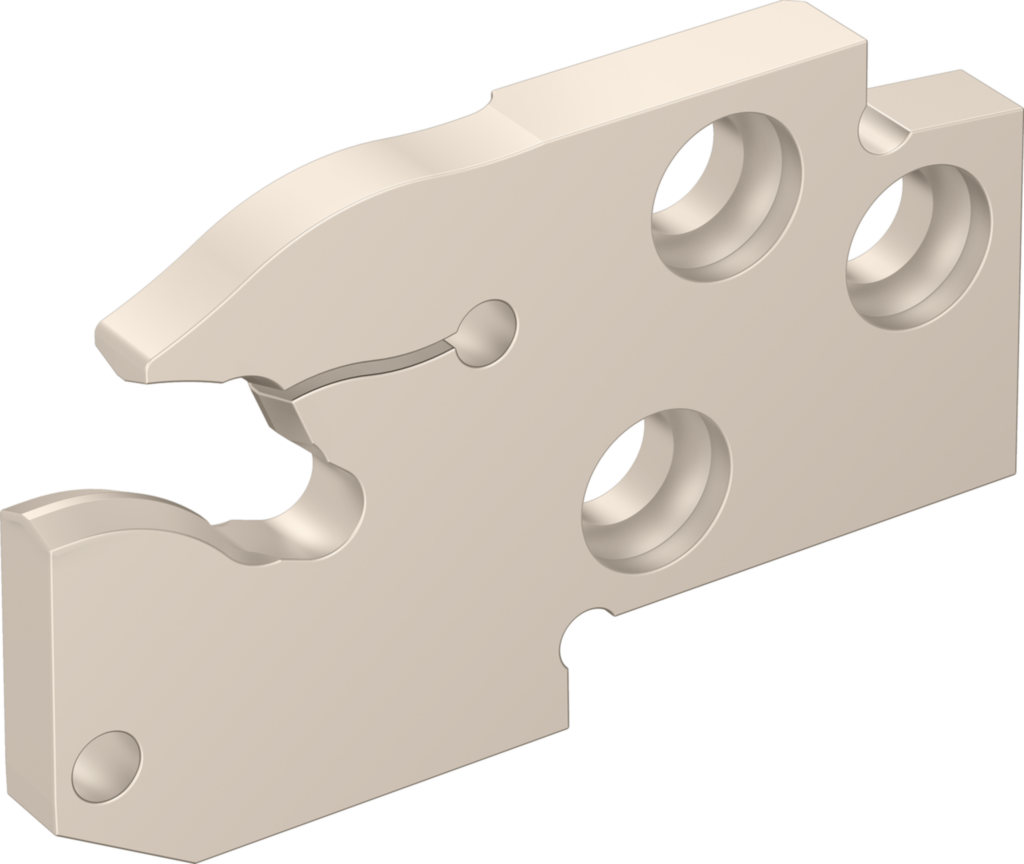

Stechmodul – Radialstechen G2632-E...R/L...-SX G2632-E25R-2T20SX

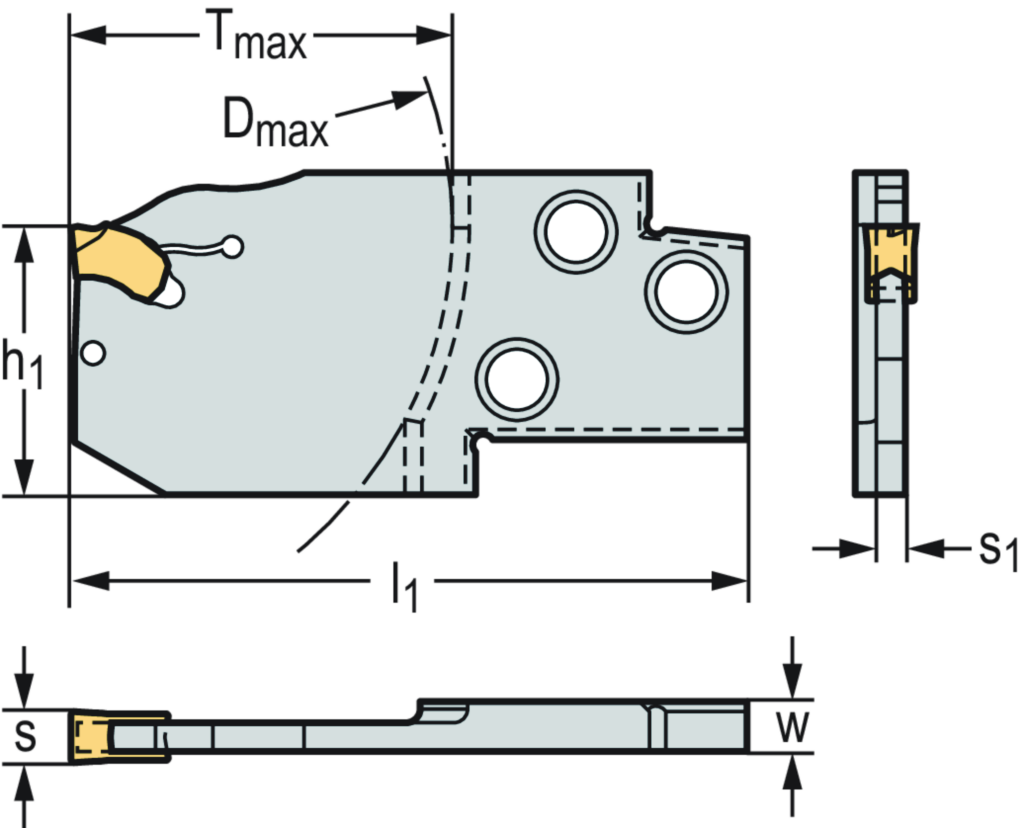

Spezifikationen
|
Maximale Schnitttiefe Tmax (mm) |
20 |
|
Gesamtlänge l 1 (mm) |
47,75 |
|
Spitzenhöhe h 1 (mm) |
20 |
|
Stechbreite s (mm) |
2 |
|
Maximale Stechtiefe T max (mm) |
20 |
|
Körperbreite s 1 (mm) |
1,6 |
|
Aufnahmebreite W (mm) |
5,9 |
|
Modulgröße |
E25 |
|
Maximaler Abstechdurchmesser D max (mm) |
80 |
|
Gewicht (kg) |
0,046 |
|
Gesamtlänge l1 (mm) |
47,8 |
|
Mögliche Wendeschneidplatten Type |
SX-2E2 |
|
Maximale Stechtiefe Tmax (mm) |
20 |
|
Schneidplattenbreite s |
2 |
|
Körperbreite s1 (mm) |
1,6 |
|
Schaftbreite W (mm) |
5,9 |
|
Maximaler Stechdurchmesser D2 (mm) |
80 |
