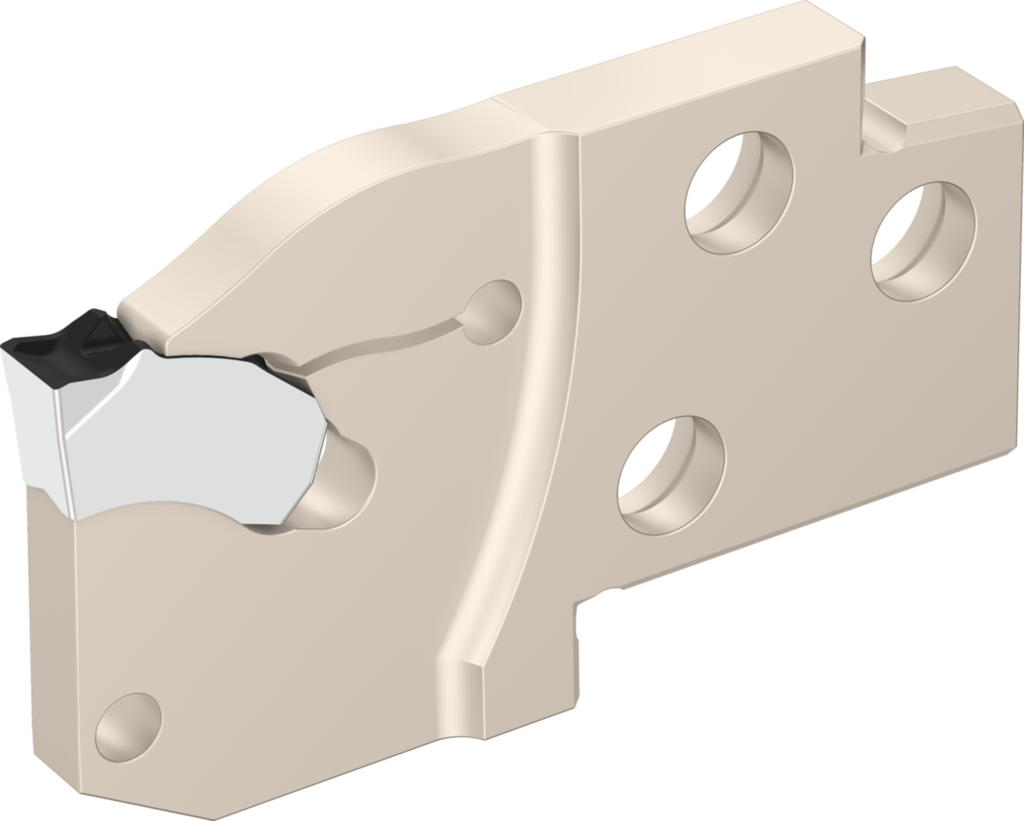

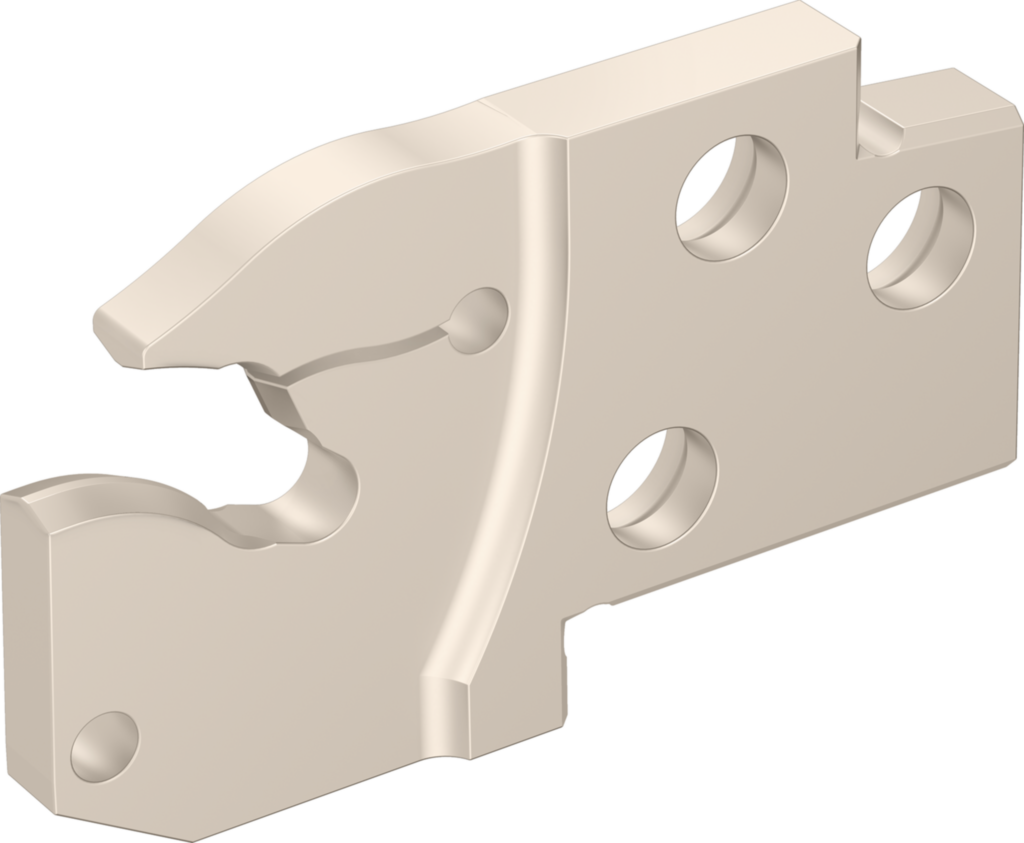

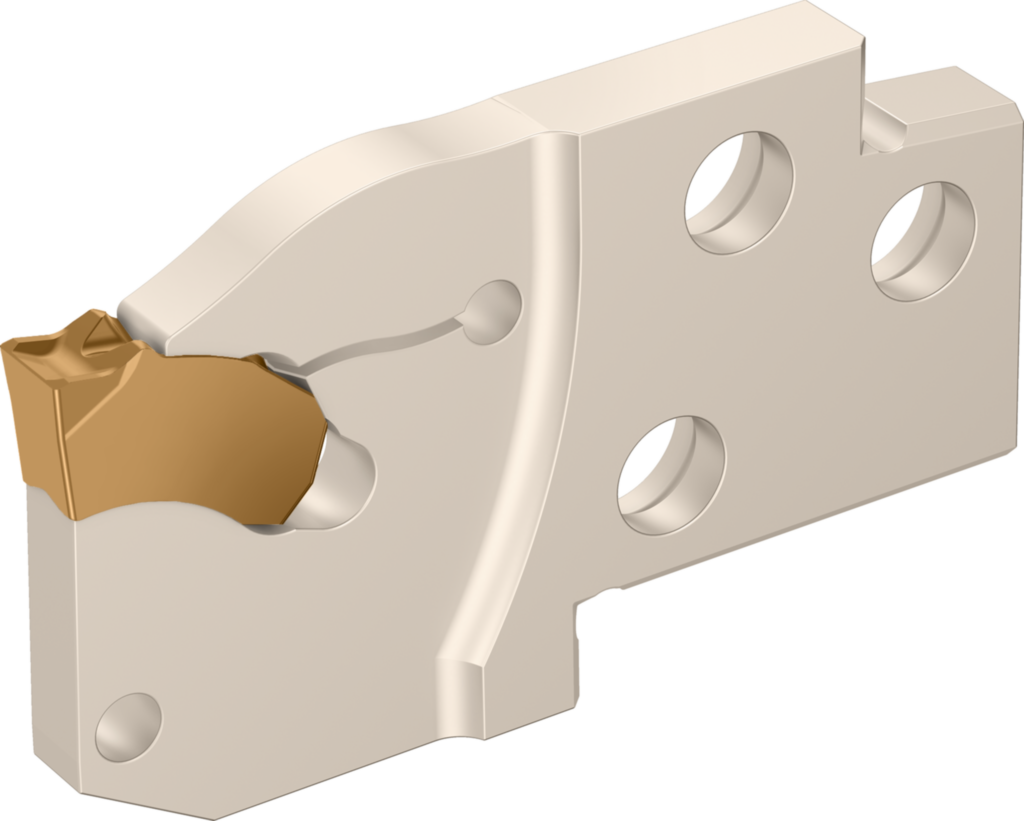

G2632-E25L-3T25SX
Stechmodul – Radialstechen G2632-E...R/L...-SX G2632-E25L-3T25SX

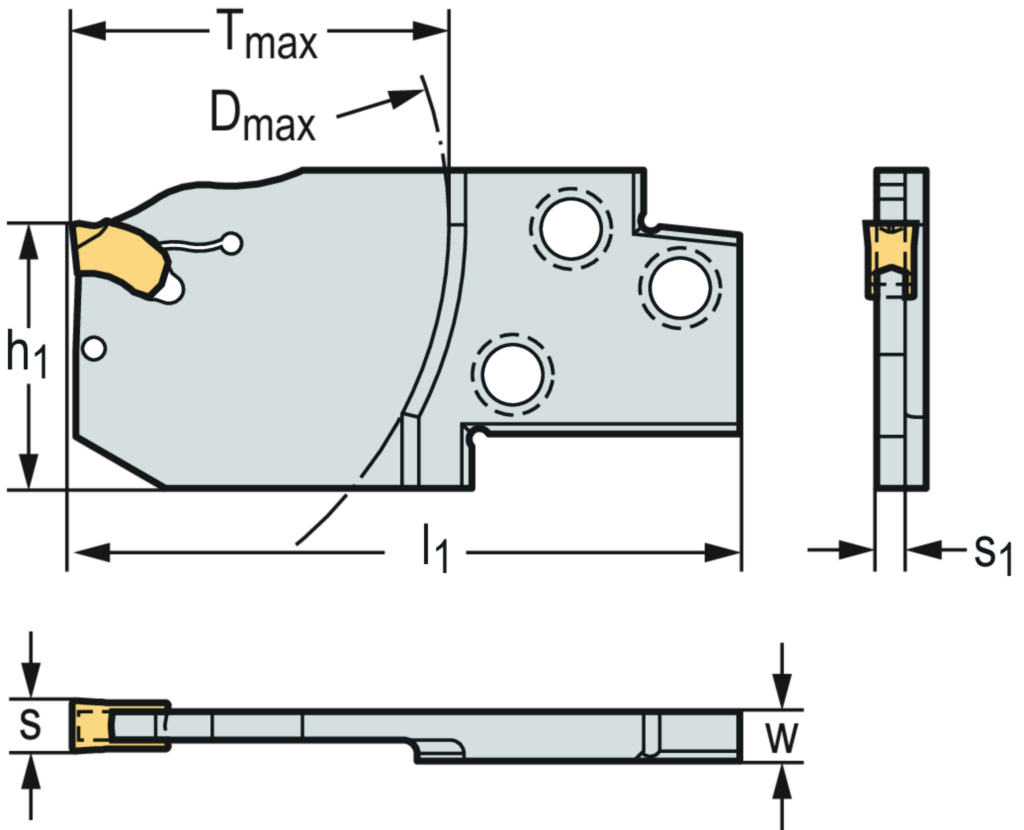

Spezifikationen
Maximale Schnitttiefe T<sub>max</sub> (mm) | 25 |
Gesamtlänge l 1 (mm) | 52,75 |
Spitzenhöhe h 1 (mm) | 20 |
Stechbreite s (mm) | 3 |
Maximale Stechtiefe T max (mm) | 25 |
Körperbreite s 1 (mm) | 2,4 |
Aufnahmebreite W (mm) | 5,9 |
Modulgröße | E25 |
Maximaler Abstechdurchmesser D max (mm) | 90 |
Gesamtlänge l<sub>1</sub> (mm) | 53 |
Mögliche Wendeschneidplatten Type | SX-3E3 |
Maximale Stechtiefe T<sub>max</sub> (mm) | 25 |
Schneidplattenbreite s | 3 |
Körperbreite s<sub>1</sub> (mm) | 2,4 |
Schaftbreite W (mm) | 5,9 |
Maximaler Stechdurchmesser D<sub>2</sub> (mm) | 90 |
