G2632-E20L-2T20SX
Stechmodul – Radialstechen G2632-E...R/L...-SX G2632-E20L-2T20SX

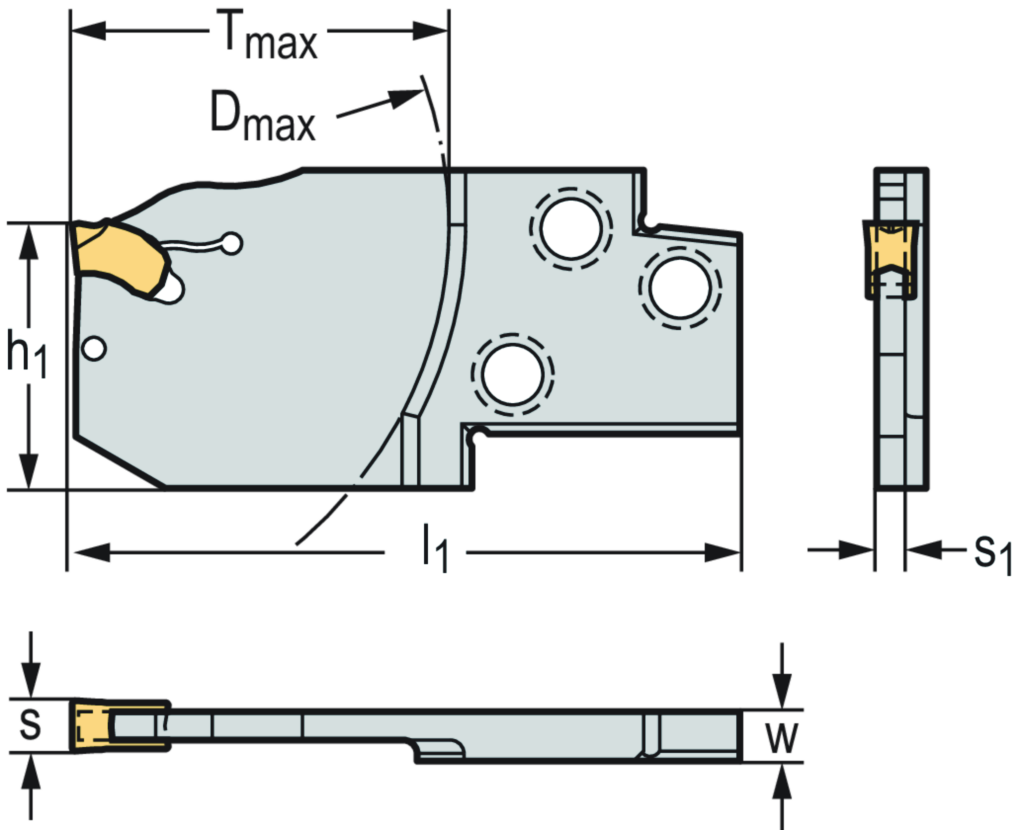

Spezifikationen
Maximale Schnitttiefe T<sub>max</sub> (mm) | 20 |
Gesamtlänge l 1 (mm) | 41,75 |
Spitzenhöhe h 1 (mm) | 16 |
Stechbreite s (mm) | 2 |
Maximale Stechtiefe T max (mm) | 20 |
Körperbreite s 1 (mm) | 1,6 |
Aufnahmebreite W (mm) | 4,4 |
Modulgröße | E20 |
Maximaler Abstechdurchmesser D max (mm) | 65 |
Gesamtlänge l<sub>1</sub> (mm) | 42 |
Mögliche Wendeschneidplatten Type | SX-2E2 |
Maximale Stechtiefe T<sub>max</sub> (mm) | 20 |
Schneidplattenbreite s | 2 |
Körperbreite s<sub>1</sub> (mm) | 1,6 |
Schaftbreite W (mm) | 4,4 |
Maximaler Stechdurchmesser D<sub>2</sub> (mm) | 65 |
