G1111.2525R-5T12-175GX24

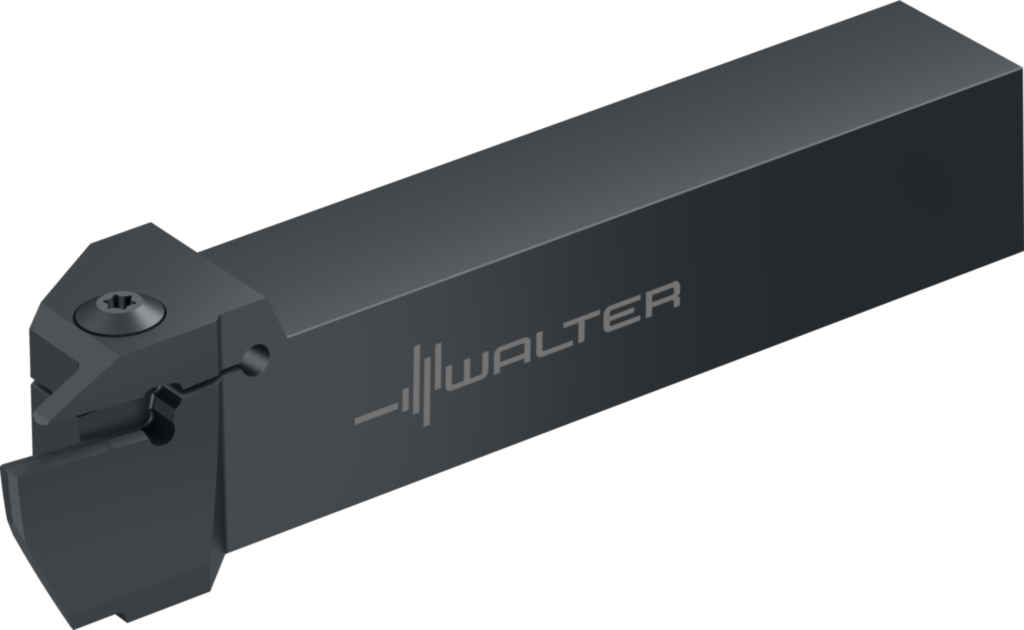

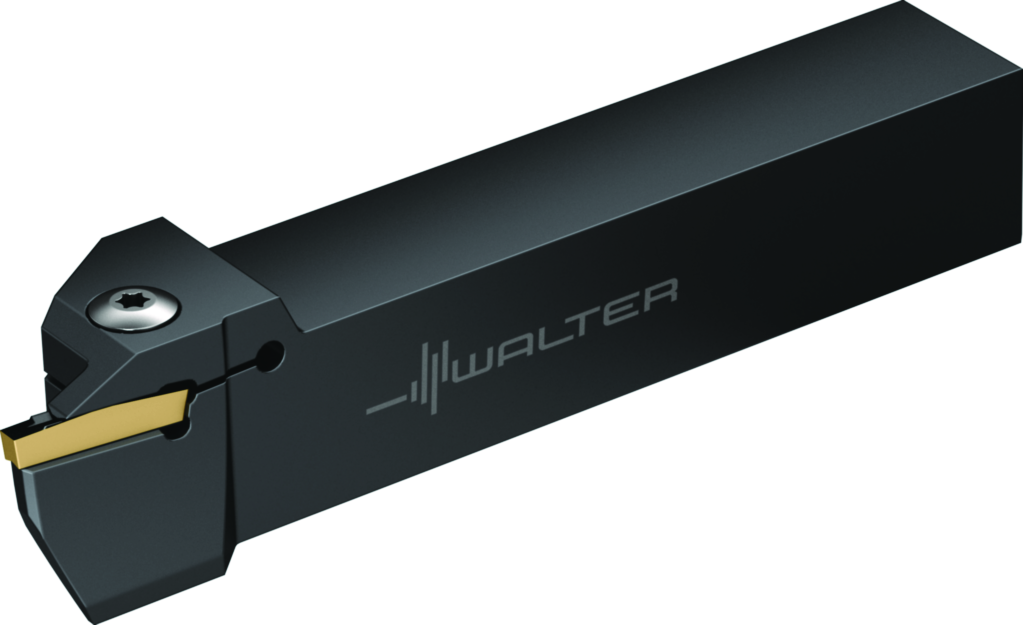

Schaftwerkzeug – Axialstechen G1111.2525R-5T12-175GX24

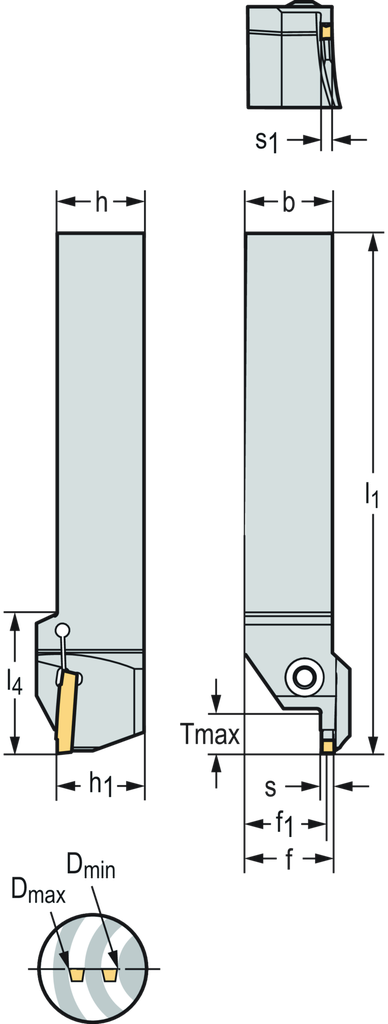

Spezifikationen
|
Maximale Schnitttiefe Tmax (mm) |
12 |
|
Schneidrichtung HAND |
R |
|
Gesamtlänge l 1 (mm) |
150 |
|
Mindestdurchmesser D min (mm) |
175 |
|
Maximale Auskraglänge l 4 (mm) |
40 |
|
Schneidplattendicke s (mm) |
5 |
|
Funktionale Breite f 1 (mm) |
23,6 |
|
Schafthöhe h = h 1 (mm) |
25 |
|
Schaftbreite b (mm) |
25 |
|
Maximale Stechtiefe T max (mm) |
12 |
|
Körperbreite s 1 (mm) |
4,1 |
|
Maximaler Werkstückdurchmesser D max (mm) |
500 |
|
Gewicht (kg) |
0,705 |
|
Gesamtlänge l1 (mm) |
150 |
|
Mögliche Wendeschneidplatten Type |
GX24-3E5 ..; GX24-3F5 .. |
|
Maximale Kraglänge l4 (mm) |
40 |
|
Schafthöhe h = h1 (mm) |
25 |
|
Maximale Stechtiefe Tmax (mm) |
12 |
|
Schneidplattenbreite s |
5 |
|
Mindestdurchmesser Dmin (mm) |
175 |
|
Maximaler Werkstückdurchmesser Dmax (mm) |
500 |
|
Körperbreite s1 (mm) |
4,1 |
|
Funktionale Breite f1 (mm) |
23,6 |
