G1111.2525R-5T12-040GX24

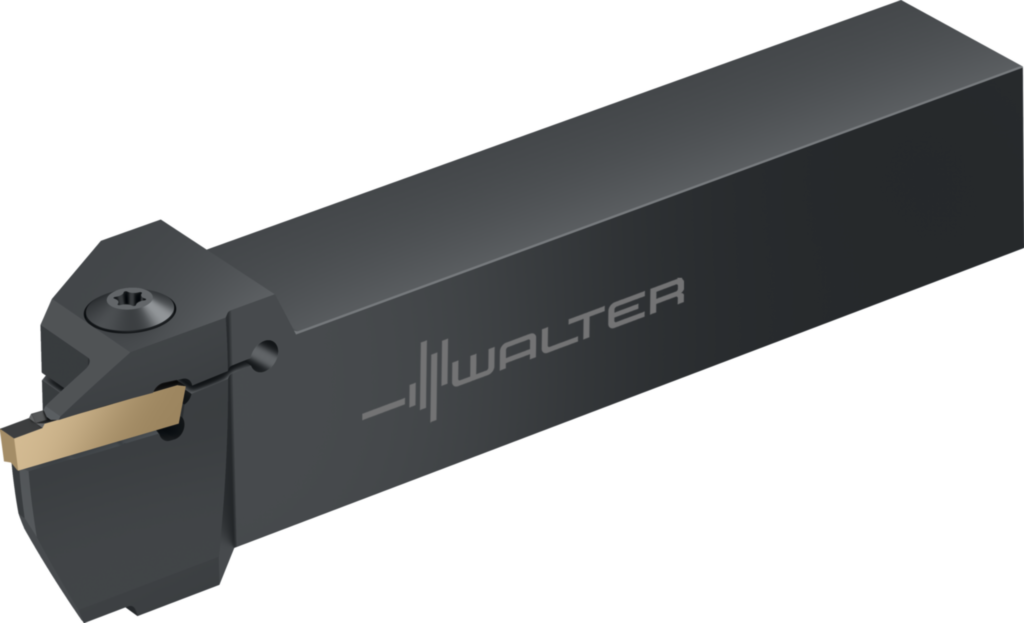

Schaftwerkzeug – Axialstechen G1111.2525R-5T12-040GX24

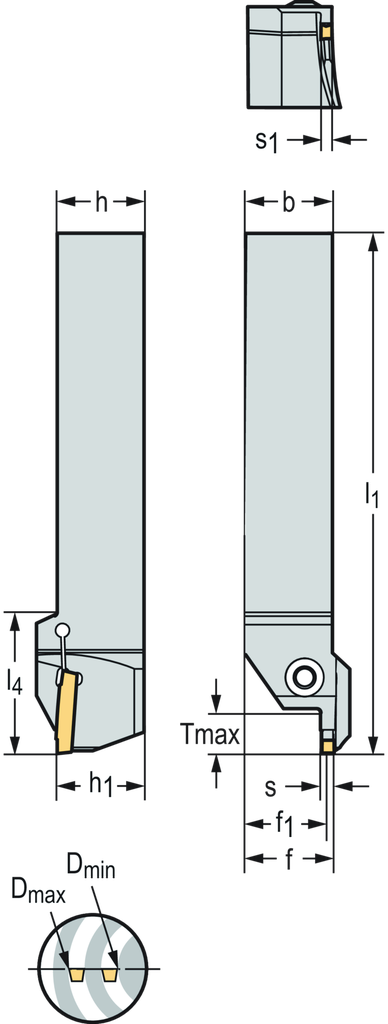

Spezifikationen
|
Schneidrichtung HAND |
R |
|
Körpermaterialcode BMC |
1 |
|
Gewicht WT (kg) |
0,711 |
|
Gesamtlänge l1 (mm) |
150 |
|
Mindestdurchmesser Dmin (mm) |
40 |
|
Funktionale Breite f1 (mm) |
23,6 |
|
Schafthöhe h = h1 (mm) |
25 |
|
Schaftbreite b (mm) |
25 |
|
Körperbreite s1 (mm) |
4,2 |
|
Maximaler Werkstückdurchmesser Dmax (mm) |
70 |
|
Maximale Schnitttiefe Tmax (mm) |
12 |
|
Mögliche Wendeschneidplatten Type |
GX24-3E5 ..; GX24-3F5 .. |
|
Maximale Kraglänge l4 (mm) |
40 |
|
Schneidplattenbreite s |
5 |
