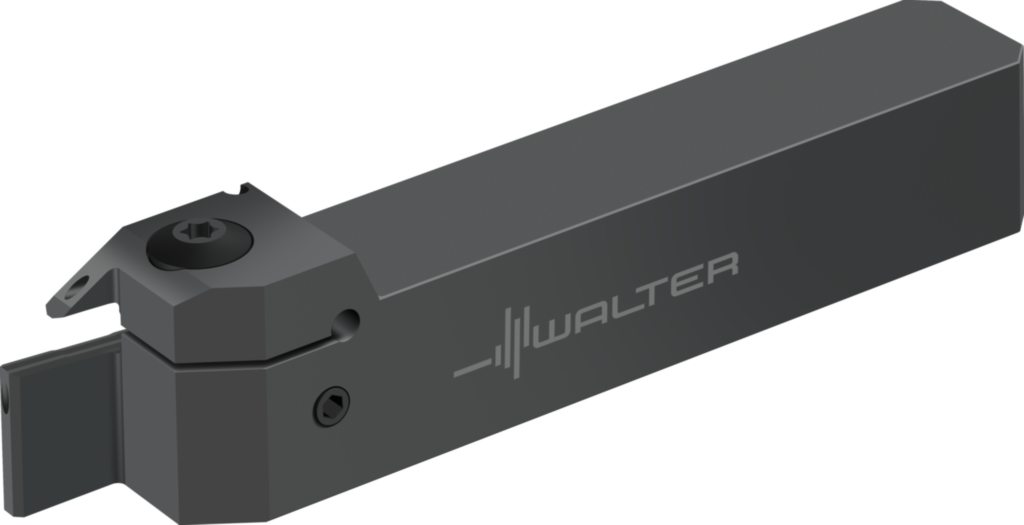

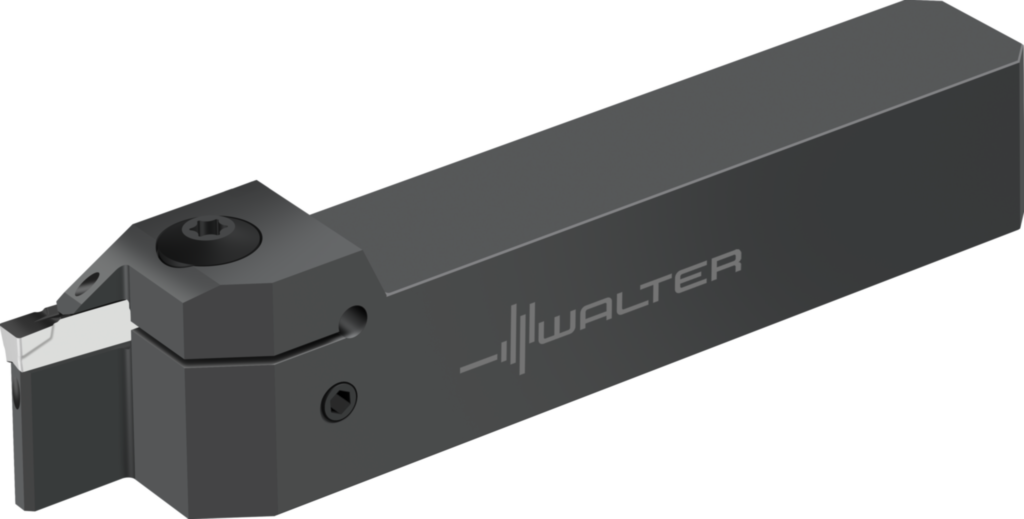

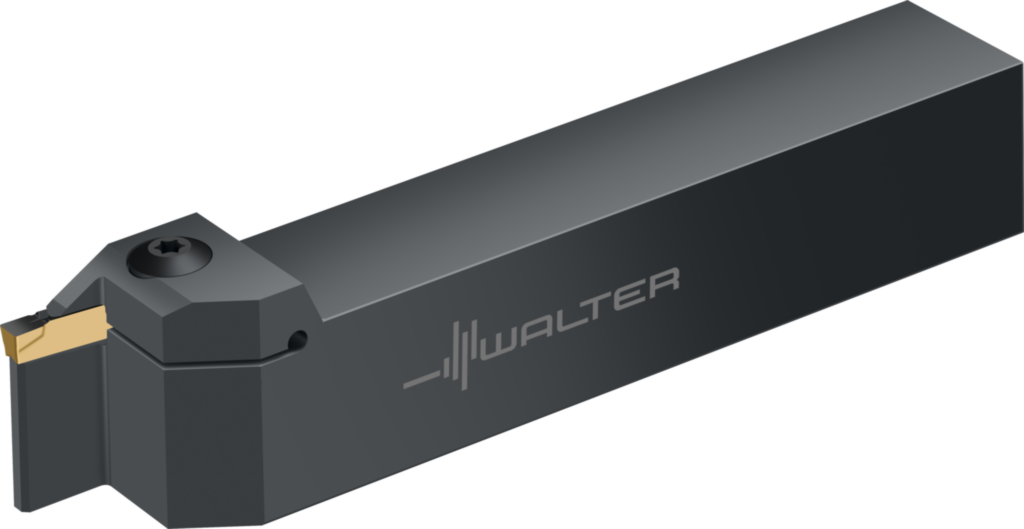

G1011.2525L-5T12GX24-P
Schaftwerkzeug – Radialstechen G1011...-P G1011.2525L-5T12GX24-P
Dieses Produkt ist nicht länger verfügbar.

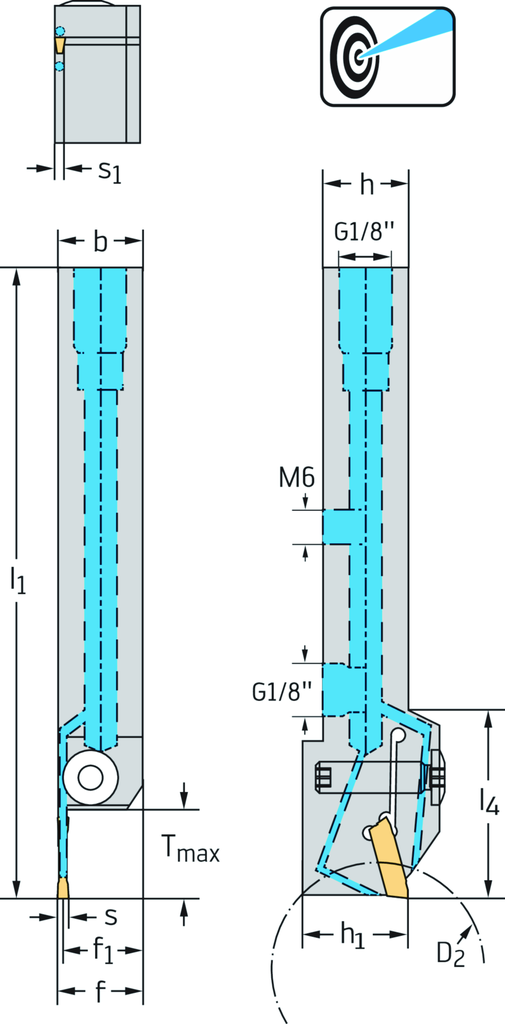

Spezifikationen
|
Maximale Schnitttiefe Tmax (mm) |
12 |
|
Gesamtlänge l 1 (mm) |
125 |
|
Maximale Auskraglänge l 4 (mm) |
35 |
|
Funktionale Breite f 1 (mm) |
22,9 |
|
Schafthöhe h = h 1 (mm) |
25 |
|
Schaftbreite b (mm) |
25 |
|
Stechbreite s (mm) |
5 |
|
Maximale Stechtiefe T max (mm) |
12 |
|
Körperbreite s 1 (mm) |
4,2 |
|
Gesamtlänge l1 (mm) |
125 |
|
Mögliche Wendeschneidplatten Type |
GX24-3E5 ..; GX24-3F5 .. |
|
Maximale Kraglänge l4 (mm) |
35 |
|
Schafthöhe h = h1 (mm) |
25 |
|
Maximale Stechtiefe Tmax (mm) |
12 |
|
Schneidplattenbreite s |
5 |
|
Körperbreite s1 (mm) |
4,2 |
|
Funktionale Breite f1 (mm) |
22,9 |
