G1011.2020L-6T21GX24
Schaftwerkzeug – Radialstechen G1011.2020L-6T21GX24
Dieses Produkt ist nicht länger verfügbar.

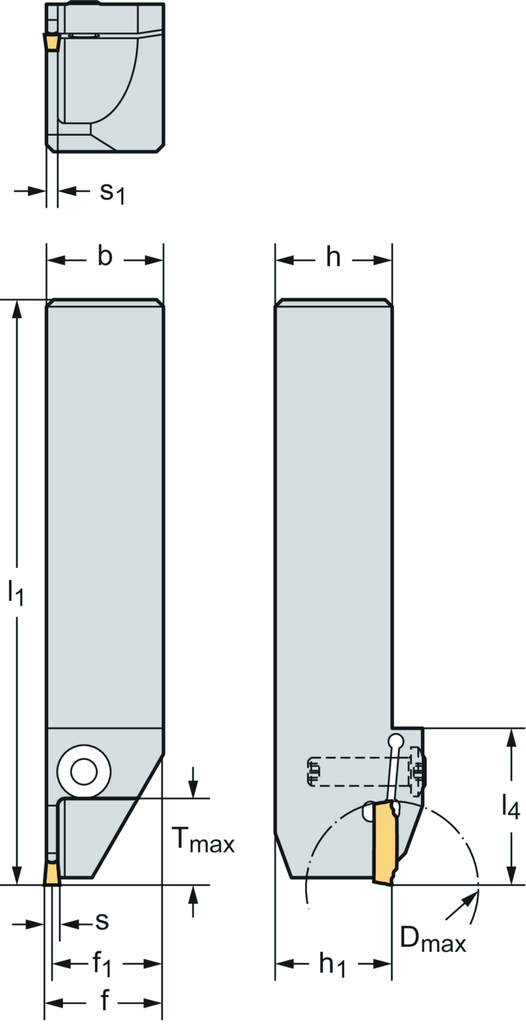

Spezifikationen
|
Maximale Schnitttiefe Tmax (mm) |
21 |
|
Gesamtlänge l 1 (mm) |
150 |
|
Maximale Auskraglänge l 4 (mm) |
40 |
|
Funktionale Breite f 1 (mm) |
17,4 |
|
Schafthöhe h = h 1 (mm) |
20 |
|
Schaftbreite b (mm) |
20 |
|
Stechbreite s (mm) |
6 |
|
Maximale Stechtiefe T max (mm) |
21 |
|
Körperbreite s 1 (mm) |
5,2 |
|
Maximaler Abstechdurchmesser D 2 (mm) |
80 |
|
Gesamtlänge l1 (mm) |
150 |
|
Mögliche Wendeschneidplatten Type |
GX24-4E6 .. |
|
Maximale Kraglänge l4 (mm) |
40 |
|
Schafthöhe h = h1 (mm) |
20 |
|
Maximale Stechtiefe Tmax (mm) |
21 |
|
Schneidplattenbreite s |
6 |
|
Körperbreite s1 (mm) |
5,2 |
|
Funktionale Breite f1 (mm) |
17,4 |
