G1011.1616L-2T21GX24-P

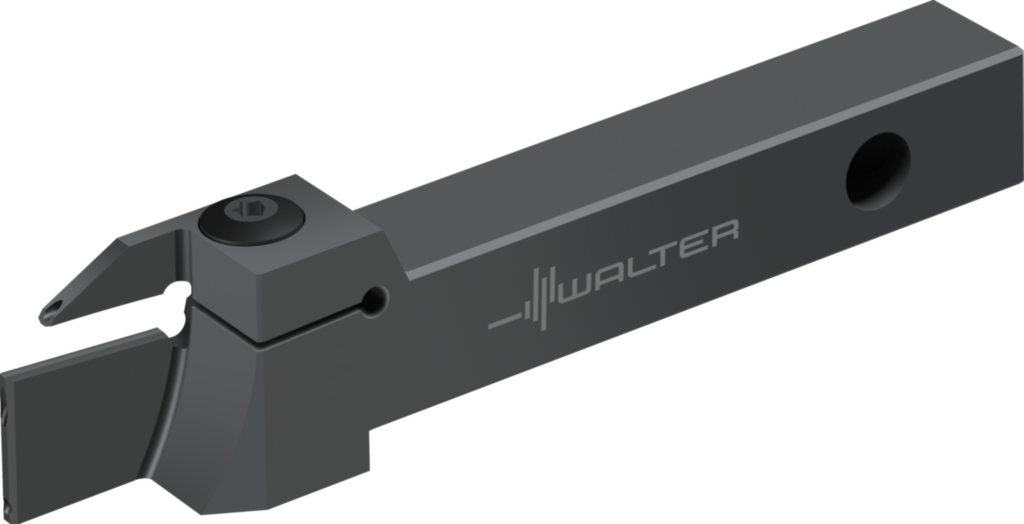

Schaftwerkzeug – Radialstechen G1011...-P G1011.1616L-2T21GX24-P

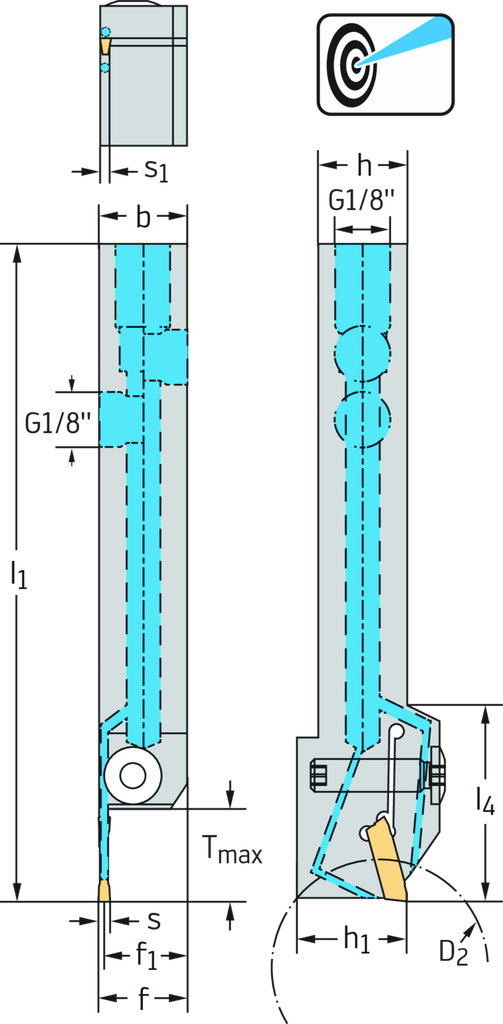

Spezifikationen
|
Maximale Schnitttiefe Tmax (mm) |
21 |
|
Kühlmitteldruck CP (bar) |
150 |
|
Schneidrichtung HAND |
L |
|
Gesamtlänge l 1 (mm) |
120 |
|
Maximale Auskraglänge l 4 (mm) |
40 |
|
Funktionale Breite f 1 (mm) |
15,3 |
|
Schafthöhe h = h 1 (mm) |
16 |
|
Schaftbreite b (mm) |
16 |
|
Stechbreite s (mm) |
2 |
|
Maximale Stechtiefe T max (mm) |
21 |
|
Körperbreite s 1 (mm) |
1,6 |
|
Maximaler Abstechdurchmesser D 2 (mm) |
80 |
|
Gewicht (kg) |
0,185 |
|
Gesamtlänge l1 (mm) |
120 |
|
Mögliche Wendeschneidplatten Type |
GX24-1E2 .. |
|
Maximale Kraglänge l4 (mm) |
40 |
|
Schafthöhe h = h1 (mm) |
16 |
|
Maximale Stechtiefe Tmax (mm) |
21 |
|
Schneidplattenbreite s |
2 |
|
Körperbreite s1 (mm) |
1,6 |
|
Funktionale Breite f1 (mm) |
15,3 |
|
Maximaler Abstechdurchmesser Dmax (mm) |
80 |
