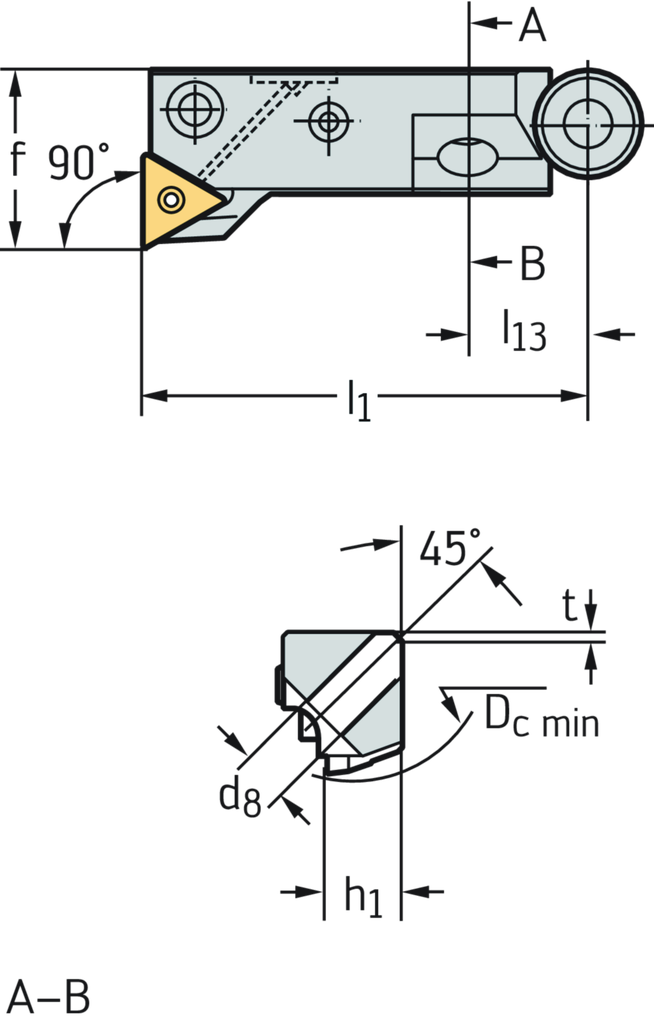

Spezifikationen
|
Verbindungsdurchmesser d8 (mm) |
5,5 |
|
Gesamtlänge l 1 (mm) |
49,5 |
|
Funktionale Breite f (mm) |
20 |
|
Spitzenhöhe h 1 (mm) |
8,5 |
|
Minimaler Schnittdurchmesser D c min (mm) |
28 |
|
Höhe Befestigungsloch t (mm) |
1 |
|
Minimaler Schnittdurchmesser Dc min (mm) |
28 |
|
Gesamtlänge l1 (mm) |
49,5 |
|
Mögliche Wendeschneidplatten Type |
TC .. 1102 .. |
|
Verbindungsdurchmesser d8 (mm) |
5,5 |
|
Spitzenhöhe h1 (mm) |
8,5 |
|
Aufnahmenabstand l13 (mm) |
13,5 |
|
Einspannlänge l5 (mm) |
30,8 |
