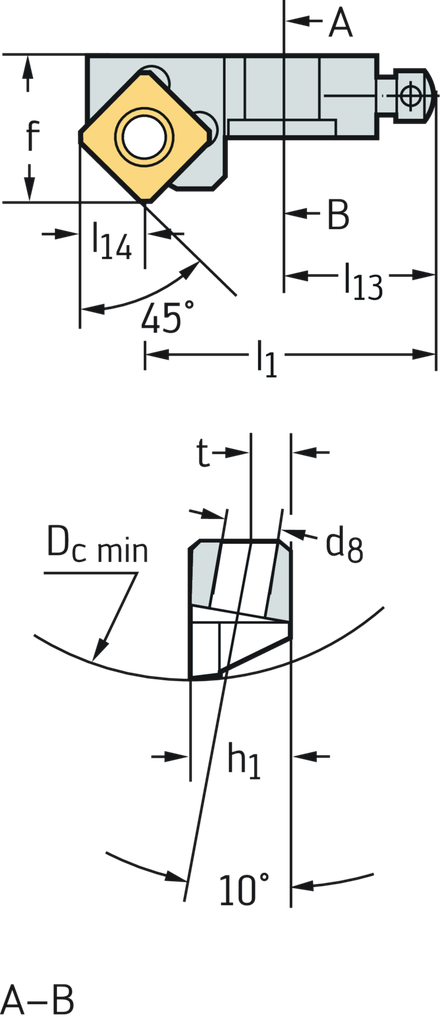

Spezifikationen
|
Verbindungsdurchmesser d8 (mm) |
4,5 |
|
Funktionale Breite f (mm) |
11,5 |
|
Spitzenhöhe h 1 (mm) |
8 |
|
Minimaler Schnittdurchmesser D c min (mm) |
25 |
|
Maß a an Funktionslänge l 14 (mm) |
4,6 |
|
Höhe Befestigungsloch t (mm) |
3,2 |
|
Minimaler Schnittdurchmesser Dc min (mm) |
25 |
|
Gesamtlänge l1 (mm) |
28 |
|
Mögliche Wendeschneidplatten Type |
P284 . S-2N- .. |
|
Verbindungsdurchmesser d8 (mm) |
4,5 |
|
Spitzenhöhe h1 (mm) |
8 |
|
Aufnahmenabstand l13 (mm) |
12 |
|
Maß a an Funktionslänge l14 (mm) |
4,6 |
|
Einspannlänge l5 (mm) |
16,5 |
