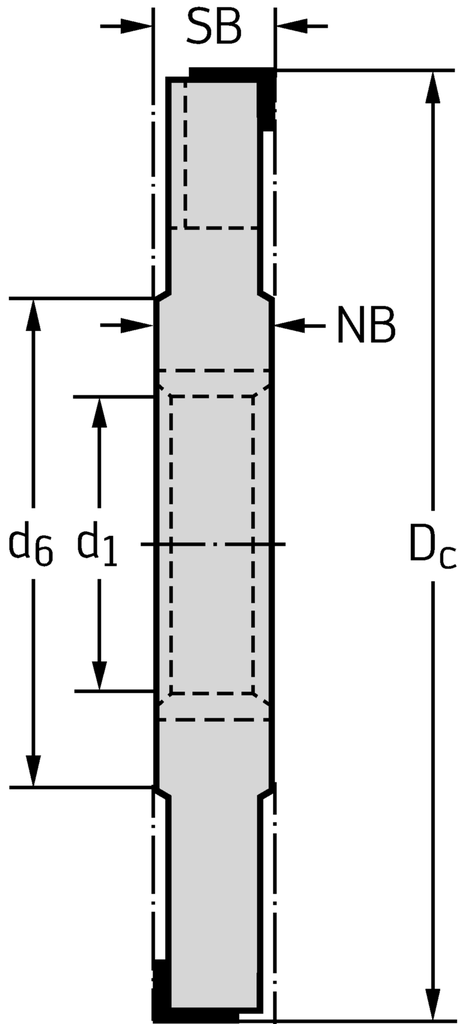

Spezifikationen
|
Schnittdurchmesser Dc (mm) |
100 |
|
Maximale Schnitttiefe ae max (mm) |
24 |
|
Maximale Schnitttiefe ae (mm) |
24 |
|
Mögliche Wendeschneidplatten – stirnseitig Type |
MP . X060304 |
|
Mögliche Wendeschneidplatten – umfangseitig Type |
MP . X060304 |
|
Anzahl Wendeschneidplatten – umfangseitig Anz WSP (EA) |
4 |
|
Anzahl Wendeschneidplatten – stirnseitig Anz WSP (EA) |
4 |
|
Maximale Drehzahl RPMX (r/min) |
6000 |
|
Masse (Gewicht) (kg) |
0,37 |
|
Schneidendurchmesser D c (mm) |
100 |
|
Maximale Auskraglänge l 4 (mm) |
8 |
|
Zähnezahl Z |
4 |
|
Anzahl Wendeschneidplatten Anz WSP |
8 |
|
Aufnahmedurchmesser d 1 (mm) |
32 |
|
Nabendurchmesser d 6 (mm) |
50 |
|
Minimale Fräsbreite SB min (mm) |
8 |
|
Maximale Fräsbreite SB max (mm) |
9 |
|
Nabendicke NB (mm) |
8 |
|
Verbindungsdurchmesser d1 (mm) |
32 |
|
Mögliche Wendeschneidplatten Type |
MP . X060304 |
|
Schneidendurchmesser Dc (mm) |
100 |
|
Zähnezahl Z (EA) |
4 |
|
Anzahl Wendeschneidplatten Anz WSP (EA) |
4 |
|
Maximale Stechtiefe ae (mm) |
24 |
|
Minimale Fräsbreite SBmin (mm) |
8 |
|
Maximale Fräsbreite SBmax (mm) |
9 |
|
Nabendurchmesser d6 (mm) |
50 |
