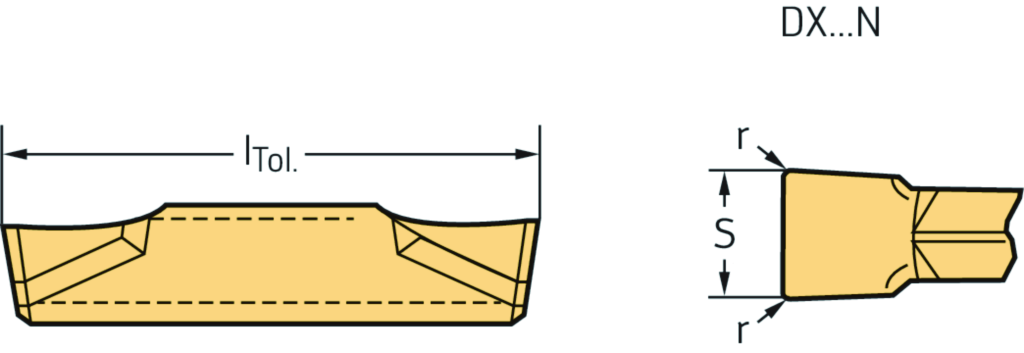

DX18-3E300N03-UF4 WKP23S
Einstechen und Stechdrehen – Schneideinsätze DX18-3E300N03-UF4 WKP23S
Dieses Produkt ist nicht länger verfügbar.
Spezifikationen
|
Schneidkantenlänge l (mm) |
18 |
|
Eckenradius r (mm) |
0,3 |
|
Vorschub pro Umdrehung f (mm) |
0,1 - 0,23 |
|
Schnitttiefe a p (mm) |
0,4 - 2 |
|
Stechbreite s (mm) |
3 |
|
Toleranz Stechbreite S Tol (mm) |
±0,05 |
|
Längentoleranz l Tol (mm) |
±0,15 |
|
Radius r (mm) |
0,3 |
|
Schnitttiefe ap |
0.2–2.0 mm |
|
Vorschub f |
0.09–0.23 mm |
|
Schneidenlänge l (mm) |
18 |
|
Bezeichnung |
DX18-3E300N03-UF4 WKP23S |
|
Schneidbreite s (mm) |
3 |
|
Toleranz Stechbreite STol |
±0.05 |
|
Längentoleranz lTol |
±0.15 |
