DSSNL165D
Schaftwerkzeug – Pratzenspannung DSSNL165D
Dieses Produkt ist nicht länger verfügbar.

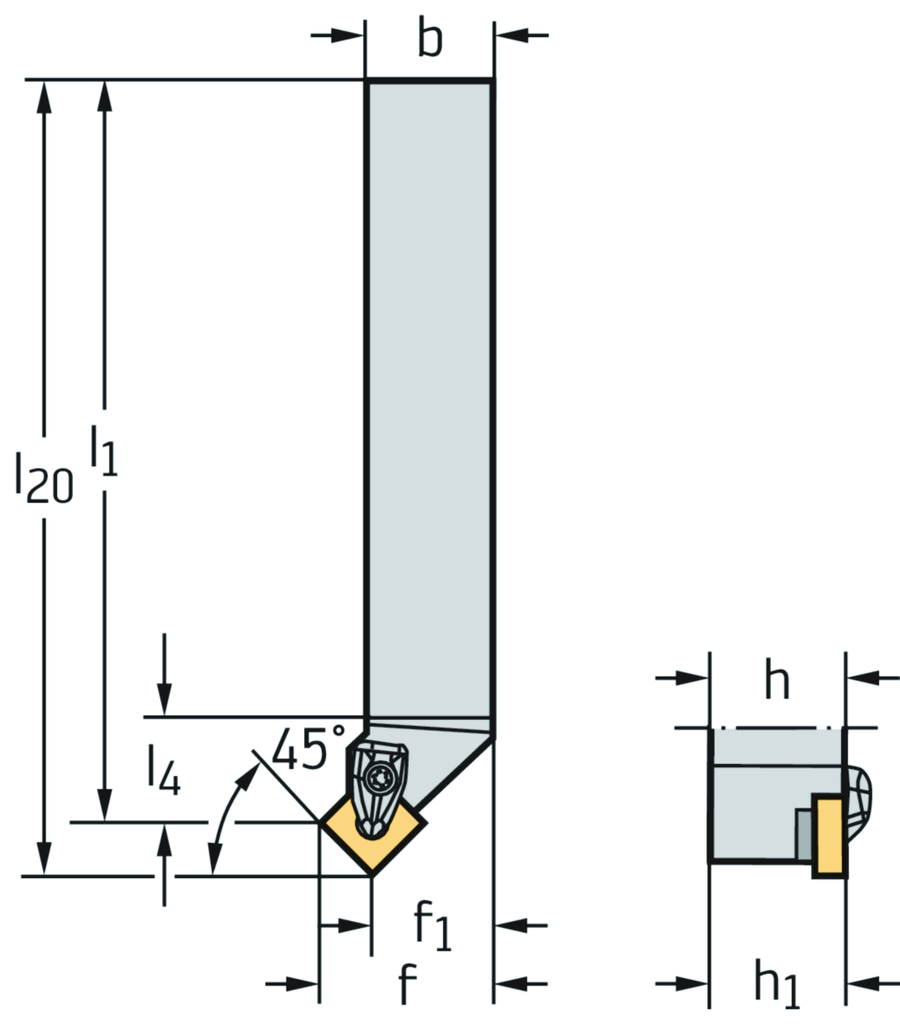

Spezifikationen
|
Funktionale Länge l 1 (inch) |
6 |
|
Funktionale Breite f (inch) |
1,25 |
|
Spanwinkel orthogonal γ (Deg) |
-8 |
|
Neigungswinkel λ s (Deg) |
0 |
|
Gesamtlänge l 20 (inch) |
6,403 |
|
Maximale Auskraglänge l 4 (inch) |
0,898 |
|
Schafthöhe h = h 1 (inch) |
1 |
|
Schaftbreite b (inch) |
1 |
|
Funktionale Breite f 1 (inch) |
0,847 |
|
Mögliche Wendeschneidplatten Type |
SN .. 1506 .. |
|
Schafthöhe h = h1 (inch) |
1 |
|
Funktionale Breite f1 (inch) |
0,847 |
|
Auskraglänge l4 (inch) |
0,898 |
|
Spanwinkel, orthogonal γ (°) |
-8 |
|
Neigungswinkel λs (°) |
0 |
|
Plattensitzgröße |
15 |
|
Funktionale Länge l1 (inch) |
6 |
|
Gesamtlänge l20 (inch) |
6,403 |
