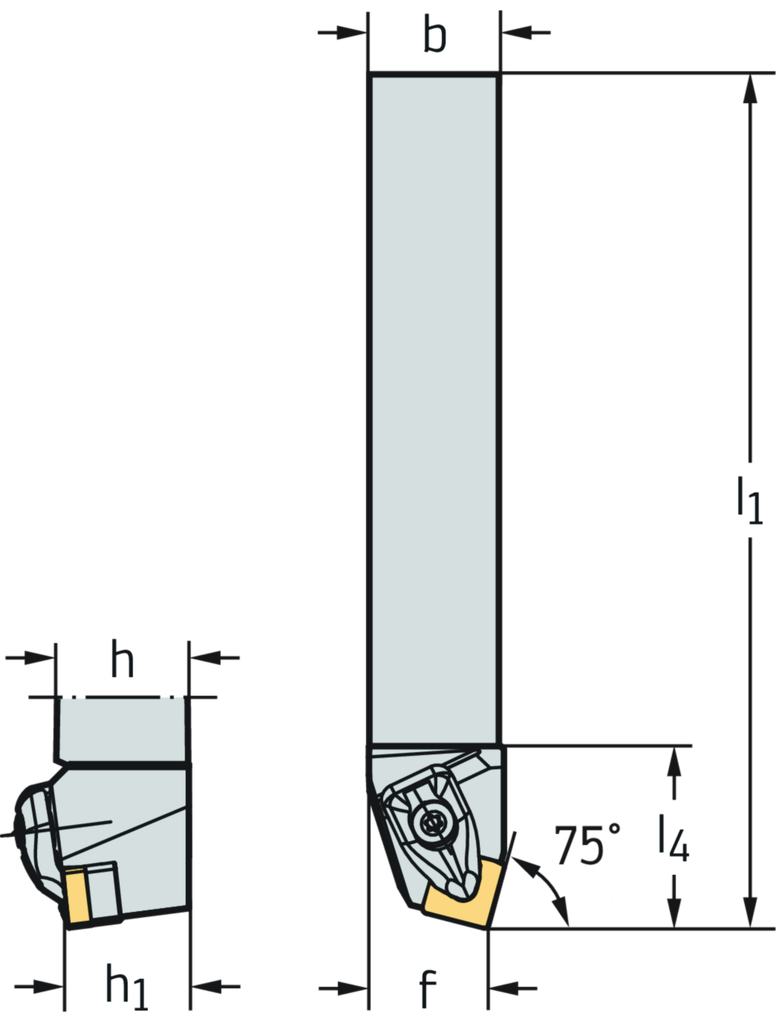

Spezifikationen
|
Schneidrichtung HAND |
R |
|
Anstellwinkel KAPR (°) |
75 |
|
Funktionale Länge l 1 (inch) |
7 |
|
Funktionale Breite f (inch) |
1,697 |
|
Spanwinkel orthogonal γ (Deg) |
-6 |
|
Neigungswinkel λ s (Deg) |
-6 |
|
Maximale Auskraglänge l 4 (inch) |
2,22 |
|
Schafthöhe h = h 1 (inch) |
1,5 |
|
Schaftbreite b (inch) |
1,5 |
|
Gewicht (lbs) |
3,924 |
|
Mögliche Wendeschneidplatten Type |
SN .. 85 .. |
|
Gesamtlänge l1 (inch) |
7 |
|
Schafthöhe h = h1 (inch) |
1,5 |
|
Auskraglänge l4 (inch) |
2,22 |
|
Spanwinkel, orthogonal γ (°) |
-6 |
|
Neigungswinkel λs (°) |
-6 |
|
Plattensitzgröße |
25 |
