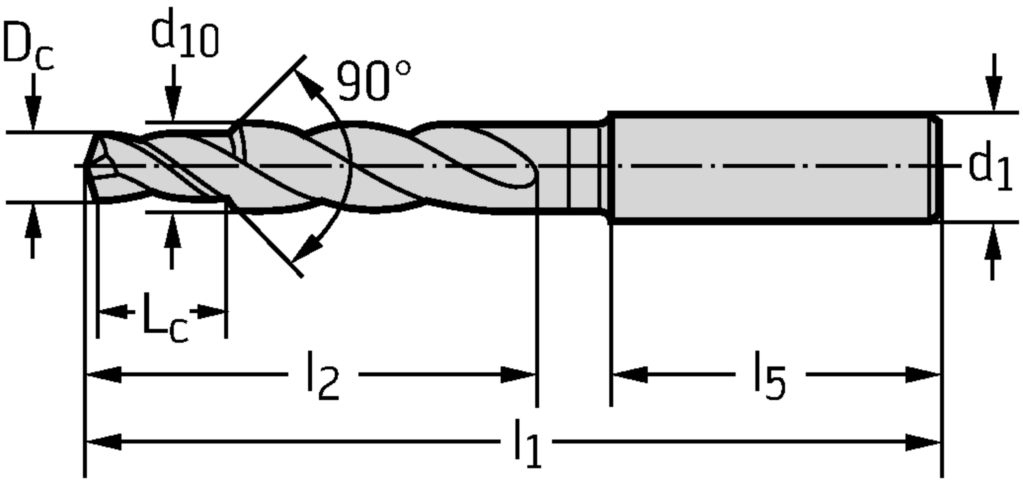

Spezifikationen
|
Stufenlänge Lc (mm) |
11 |
|
Schneidendurchmesser Dc (mm) |
3,3 |
|
Gesamtlänge l 1 (mm) |
66 |
|
Schneidenlänge L c (mm) |
11,4 |
|
Verbindungsdurchmesser d 1 (mm) |
6 |
|
Schneidendurchmesser D c (mm) |
3,3 |
|
Auskraglänge l 2 (mm) |
28 |
|
Schaftlänge l 5 (mm) |
36 |
|
für Gewinde |
M 4 |
|
Schneidendurchmesser d 10 (mm) |
5 |
|
Gesamtlänge l1 (mm) |
66 |
|
Schneidendurchmesser Dc (mm) |
3,3 |
|
Schaftdurchmesser d1 (mm) |
6 |
|
Schaftlänge l5 (mm) |
36 |
|
Nutenlänge l2 (mm) |
28 |
|
Schneidendurchmesser d10 (mm) |
5 |
|
Step length Lc (mm) |
11 |
