Spezifikationen
|

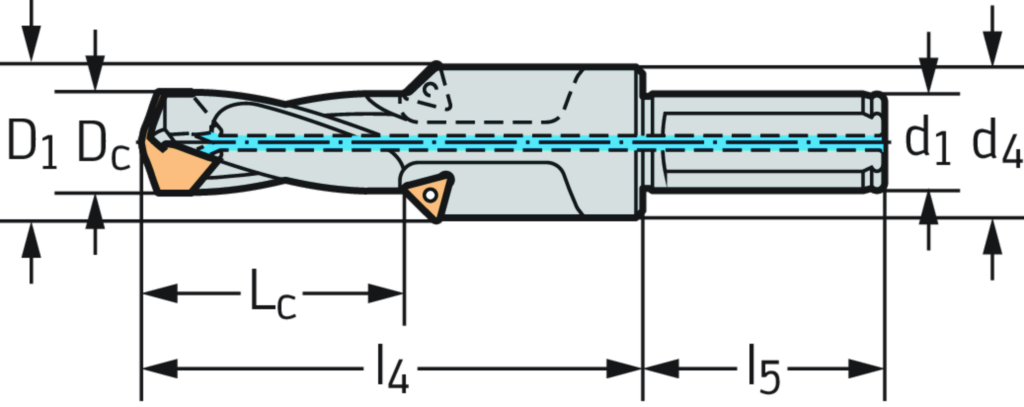

Schneidenlänge L c (mm) |
47,8 |
|
Schaftdurchmesser d 1 (mm) |
20 |
|
Masse (Gewicht) (kg) |
0,25 |
|
Schneidendurchmesser D c (mm) |
15 |
|
Maximale Auskraglänge l 4 (mm) |
81,09 |
|
Einspannlänge l 5 (mm) |
50 |
|
Anzahl Wendeschneidplatten Anz WSP |
2 |
|
Flanschdurchmesser d 4 (mm) |
30 |
|
Sitzgröße |
B |
|
Schneidendurchmesser d 1 (mm) |
26,7 |
|
Schneidendurchmesser D 1 (mm) |
26,7 |
|
Schaftdurchmesser D 1 (mm) |
20 |
|
Gewicht (kg) |
0,25 |
|
Funktionale Länge l4 (mm) |
80 |
|
Schneidenlänge Lc (mm) |
47,8 |
|
Mögliche Wendeschneidplatten Type |
P60 . -D15, .. |
|
Schneidendurchmesser Dc (mm) |
15 |
|
Schaftdurchmesser d1 (mm) |
20 |
|
Flanschdurchmesser d4 (mm) |
30 |
|
Einspannlänge l5 (mm) |
50 |
|
Schneidendurchmesser D1 (mm) |
26,7 |
