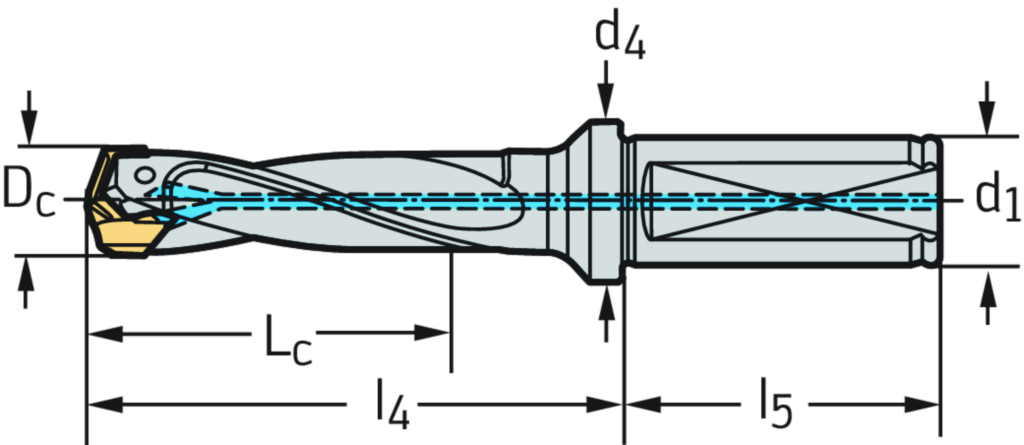

Spezifikationen
|
Schneidendurchmesser Dc min (mm) |
24 |
|
Schneidenlänge L c (mm) |
76 |
|
Schaftdurchmesser d 1 (mm) |
25 |
|
Masse (Gewicht) (kg) |
0,48 |
|
Schneidendurchmesser D c (mm) |
24 |
|
Maximale Auskraglänge l 4 (mm) |
117 |
|
Schaftlänge l 5 (mm) |
56 |
|
Anzahl Wendeschneidplatten Anz WSP |
1 |
|
Flanschdurchmesser d 4 (mm) |
32 |
|
Sitzgröße |
G |
|
Aufnahmedurchmesser d 1 (mm) |
25 |
|
Gewicht (kg) |
0,48 |
|
Funktionale Länge l4 (mm) |
117 |
|
Schneidenlänge Lc (mm) |
76,368 |
|
Verbindungsdurchmesser d1 (mm) |
25 |
|
Mögliche Wendeschneidplatten Type |
P60 . -D24, .. |
|
Schneidendurchmesser Dc (mm) |
24 |
|
Schaftlänge l5 (mm) |
56 |
|
Maximaler Schnittdurchmesser Dc max (mm) |
24,99 |
|
Flanschdurchmesser d4 (mm) |
32 |
