D3120-03-33.00F32-P24

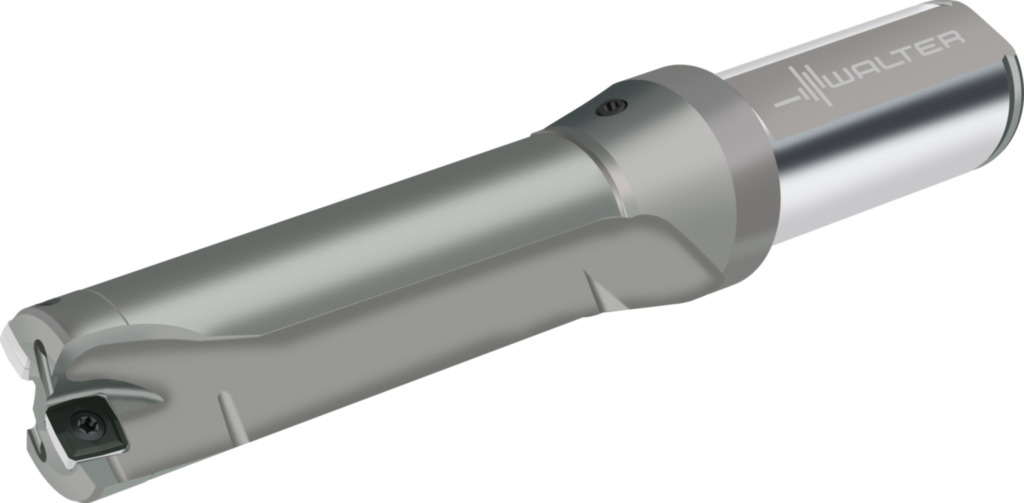

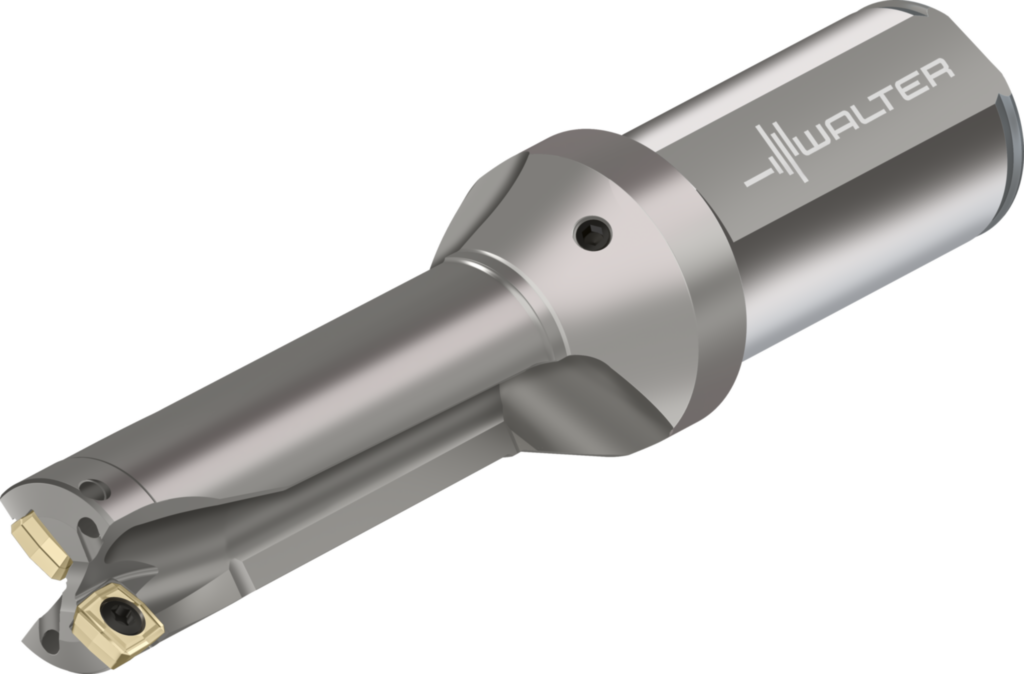

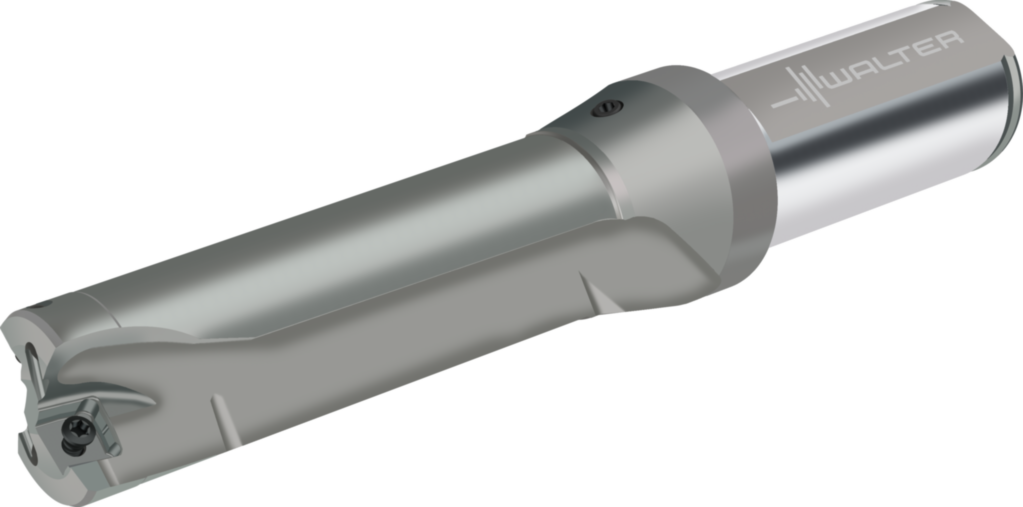

Wendeschneidplatten-Bohrer D3120-03 D3120-03-33.00F32-P24
Spezifikationen
|
Anzahl Wendeschneidplatten – stirnseitig Anz WSP |
1 |
|
Anzahl Wendeschneidplatten – umfangseitig Anz WSP |
1 |
|
Mögliche Wendeschneidplatten – stirnseitig Type |
P284 . S-4N- .. |
|
Mögliche Wendeschneidplatten – umfangseitig Type |
P284 . S-4N- .. |
|
Anzahl Wendeschneidplatten – umfangseitig Anz WSP (EA) |
1 |
|

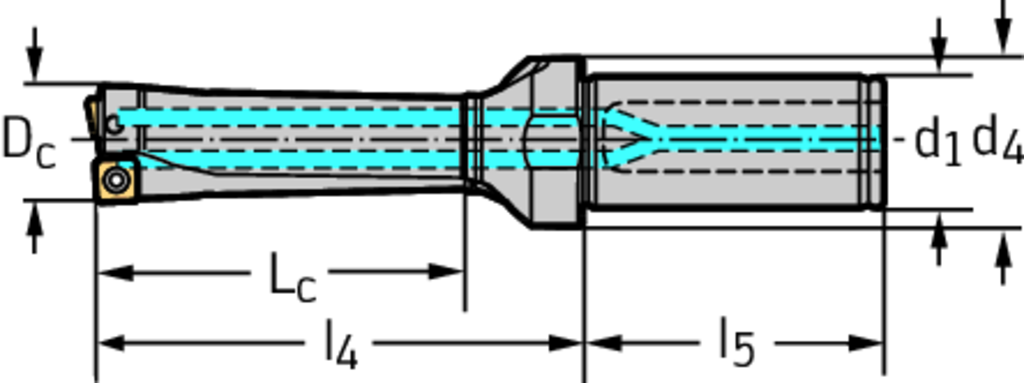

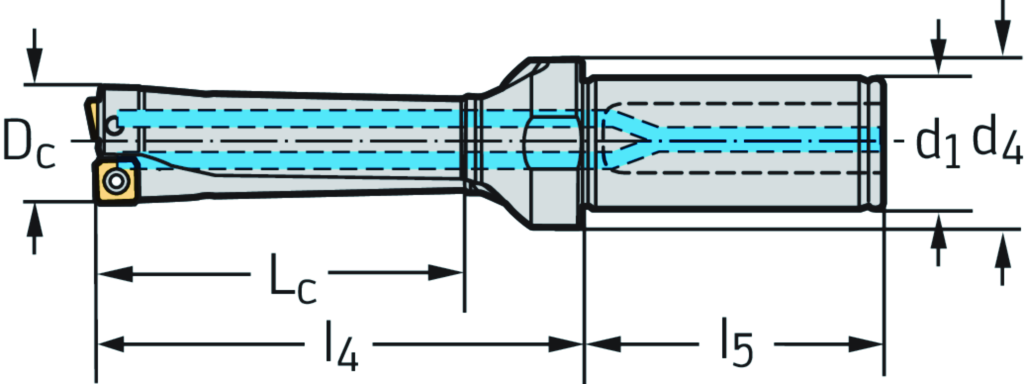

Schneidenlänge L c (mm) |
99 |
|
Verbindungsdurchmesser d 1 (mm) |
32 |
|
Masse (Gewicht) (kg) |
0,86 |
|
Schneidendurchmesser D c (mm) |
33 |
|
Maximale Auskraglänge l 4 (mm) |
131 |
|
Einspannlänge l 5 (mm) |
60 |
|
Anzahl Wendeschneidplatten Anz WSP |
2 |
|
Flanschdurchmesser d 4 (mm) |
40 |
|
Aufnahmedurchmesser d 1 (mm) |
32 |
|
Gewicht (kg) |
0,86 |
|
Schneidenlänge Lc (mm) |
100,1 |
|
Verbindungsdurchmesser d1 (mm) |
32 |
|
Mögliche Wendeschneidplatten Type |
P284 . S-4N- .. |
|
Schneidendurchmesser Dc (mm) |
33 |
|
Schaftlänge l5 (mm) |
60 |
|
Flanschdurchmesser d4 (mm) |
40 |
|
Maximale Auskraglänge l4 (mm) |
131 |
