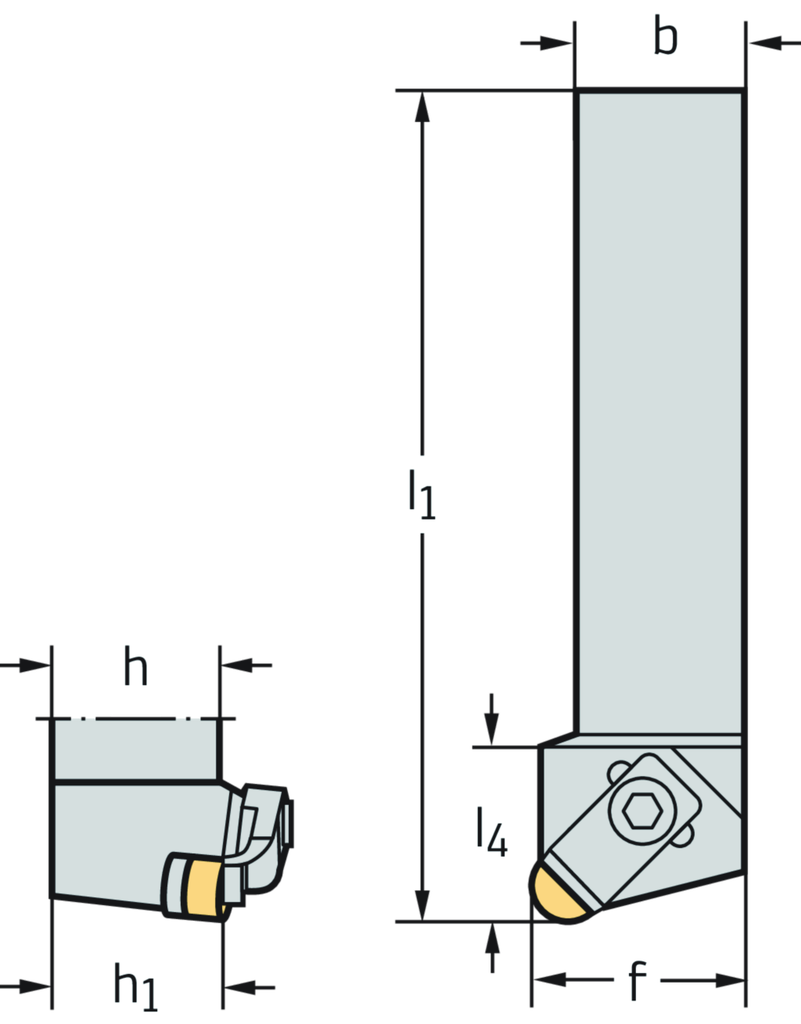

Spezifikationen
|
Schneidrichtung HAND |
L |
|
Funktionale Länge l 1 (mm) |
170 |
|
Spanwinkel orthogonal γ (Deg) |
-6 |
|
Neigungswinkel λ s (Deg) |
-6 |
|
Funktionale Breite f (mm) |
32 |
|
Maximale Auskraglänge l 4 (mm) |
28 |
|
Schafthöhe h = h 1 (mm) |
32 |
|
Schaftbreite b (mm) |
25 |
|
Gewicht (kg) |
1,12 |
|
Gesamtlänge l1 (mm) |
170 |
|
Mögliche Wendeschneidplatten Type |
RNGN1207 .. |
|
Auskraglänge l4 (mm) |
28 |
|
Schafthöhe h = h1 (mm) |
32 |
|
Spanwinkel, orthogonal γ (°) |
-6 |
|
Neigungswinkel λs (°) |
-6 |
|
Plattensitzgröße |
12 |
