Spezifikationen
|
Anzahl Schneidkanten |
1 |
|
Schneidplattendicke s (mm) |
3,97 |
|
Hauptfreiwinkel α (Deg) |
7 |
|
Eckenradius r (mm) |
0,2 |
|
Vorschub pro Umdrehung f (mm) |
0,03 - 0,12 |
|
Schnitttiefe a p (mm) |
0,1 - 3,5 |
|
Schneidkantenlänge begrenzt l e (mm) |
4,1 |
|
Delta δ (Deg) |
0 |
|
Radius r (mm) |
0,2 |
|
Vorschub f |
0.03–0.12 mm |
|
Schneidenlänge l (mm) |
9,67 |
|
Hauptfreiwinkel α (°) |
7 |
|
Durchmesser – Inkreis d (mm) |
9,525 |
|
Bezeichnung |

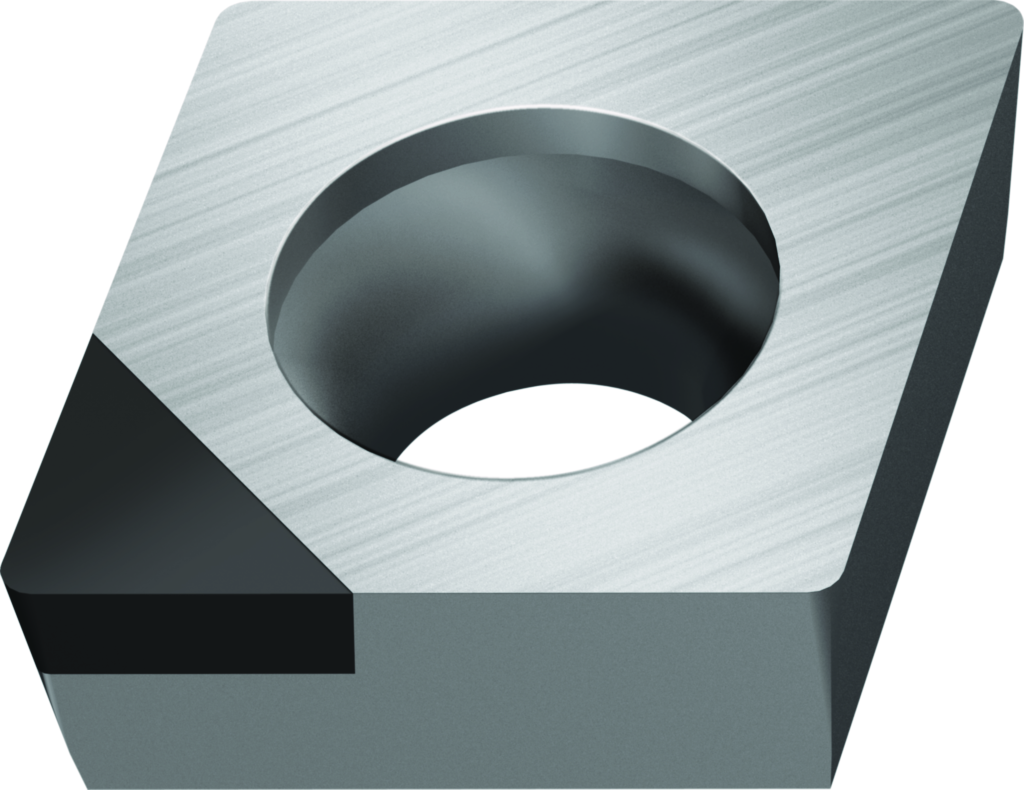

CCGW09T302FS-1 WDN10 |
|
Schnitttiefe ap |
0.1–3.5 mm |
|
Schneidkantenlänge begrenzt le (mm) |
4,1 |
|
Delta δ (°) |
0 |
